本文詳述電源電路的最新發展狀況。文中還將介紹數款器件，說明電路架構與封裝技術的進步如何促成體積更小的電源解決方案。

　　把不同功能集成到同一芯片是PDA、便攜式導航系統 （GPS） 和智能型手機等便攜式產品的發展趨勢。就在幾年前，應用產品的每一組電源都需要單獨的電源轉換器，但隨著電池供電型產品的功能日益復雜，電源設計也開始改變，把產品所需的各種電源整合在一起已成為潮流，除了處理器所需的電源外，還有藍牙模塊、無線網絡模塊和屏幕等其它功能也需要獨立的電源。在這類應用中，電源供應方式可分為幾種：

　　? 采用內含其它功能的電源供應芯片，例如CODEC、ADC、音頻放大器和充電器等

　　? 單個芯片提供全部所需電源

　　? 功能模塊專用的電源轉換器

　　本文將介紹后面兩種解決方案。在設計中采用功能模塊專用的電源轉換器有幾項優點：首先是電路板的零件位置更容易安排，因為它們可直接放在處理器或無線網絡模塊等供電目標的旁邊。其次，電路板布局更簡單，因為信號不必穿越整張電路板。另外，這些電源與其它電路之間的耦合也會降至最低，這對GPS模塊或鎖相回路 （PLL） 等敏感性電源特別重要。

　　這種做法對于以現有解決方案為基礎的后續產品開發計劃也有好處，因為當工程師要改變產品設計時，他們可將變動范圍局限在功能模塊層級 – 設計人員只需修改功能升級的部份，其它電路則保持不變；相較之下，若應用只有一個電源芯片，工程師就要花更多精神讓設計符合新要求。由于縮短開發時間已成為產品成功的關鍵，這類電源供應方式顯然具有相當優勢。

　　要提供這種解決方案，電源芯片必須達到幾項要求。首先必須有一系列器件提供所需的各種電源，且其體積必須盡量縮小，以免占用太多電路板空間。其次，這些芯片應很容易針對不同的需求搭配不同的解決方案。德州儀器 （TI） 的TPS6502x和TPS6505x系列就是例子，這些器件專門為手持裝置的應用處理器提供電源。由于不同系列的處理器會有不同的需要，它們也有專屬芯片來支持個別型號或個別系列的處理器及應用。

　　一般而言，使用電池的應用都會要求電源在很大的輸出電流范圍內維持高效率，因此所有器件的操作都必須針對靜態電流最佳化。所謂靜態電流是芯片在不提供任何輸出電流的情形下，繼續維持輸出電壓所需的電流，這項參數對必須長時間處在待機模式的應用很重要。低靜態電流不但延長應用的待機時間，對直流電源轉換器在超低輸出電流下的工作效率也有很大影響。

　　降壓轉換器等直流電源轉換器的效率會受到三項因素影響：輸出電流很大時，效率主要由內部電源開關的阻抗決定，因此低阻抗對這個操作范圍很重要。對于采用固定頻率脈寬調制 （PWM） 的降壓轉換器來說，負載周期是由輸入對輸出電壓的比值決定。輸出電壓很小時，內部下端開關 （NMOS） 的導通時間會遠超過上端開關 （PMOS）；如果輸出電壓很高，就變成上端開關的導通時間比較長。因此若假設所有轉換器的輸入電壓都相同，設計人員就應針對轉換器的目標輸出電壓來選擇開關的大小和阻抗；一般來說，便攜式應用的鋰離子電池的電壓范圍大約從4.2V到3.0V，未來還可能進一步降低到2.5V。

　　當輸出電流在10-200mA范圍時，主要耗電來源就不再是開關阻抗，而是由電源開關的閘極電荷和電感功耗決定其效率。利用開關頻率控制輸出電流是在此操作范圍保持高效率的重要技巧，這種做法稱為脈沖頻率調制 （PFM）。PFM基本上會提供固定的電能到輸出端：輸出電流很大時，開關頻率就比較高，輸出電流低時則降低開關頻率，進而減少開關功耗。轉換器的輸出電流很低時，靜態電流造成的固定功耗就如前所述決定整體的效率。

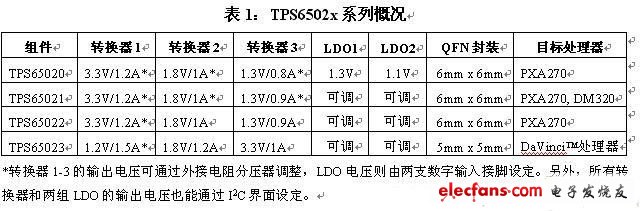

　　TPS6502x和TPS6505x系列的所有器件都采用低耗電最佳設計，故能在很大的電壓和電流范圍內提供最高轉換效率。表1是TPS502x系列概況，這些器件包含3組降壓轉換器，分別提供系統電壓、內存電壓和處理器核心電壓；它們還包含兩組低壓差線性穩壓器（LDO），負責提供電源給鎖相回路 （PLL） 和SRAM或處理器的其它功能模塊。這些器件還有許多功能未列在表中，例如后備電池支持、I2C界面和重置功能。
