本文介紹的遙控開關，具有遙控距離遠（大于30米），無方向限制，可穿透墻壁，工作穩定，體積小巧等優點。只要在家電設備的供電回路中加入這種電路，便能使家電具有遙控功能。下面分別介紹它的電路原理及制作。

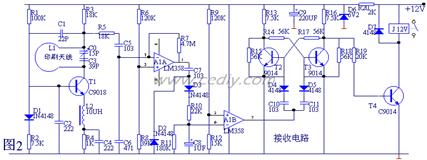

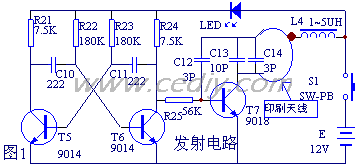

一、電路原理：1.遙控器：電路如圖1，由T5、T6等組成的多諧振蕩器，產生的方波信號，對T7等組成的電感三點式振蕩器產生的240MH--260MH射頻進行脈沖調制，調制后的射頻信號由電路板的印刷天線向空間輻射。遙控器使用的電池是一節A23型12V電池，通常可使用半年，且更換容易。2.接收電路：電路如圖2，由T1、L1、C0等組成超高頻接收解調電路，調整C0可使接收電路與遙控器校正在最佳位置上。其解調脈沖信號經R5、C5送至運放A1A進行比較放大，輸出信號經C7、D2、D3倍壓電路后，送至運放A1B進行峰值比較。當6腳反相端有峰值脈沖超過5腳設定的門限電壓時，7腳輸出一個跳變的低電平信號，觸發由T2、T3等組成的雙穩態電路反轉，控制T4導通或截止，繼電器吸合或釋放。R11、C8的積分延時作用，可有效抑制和消除各種短時尖脈沖對電路的干擾（如閃電、日光燈起閉等）。
二、制作與調試：1、遙控器電路簡單一般不需調試即可工作，需要注意的是發射管T7及電感的選取。T7的放大倍數在80左右即可。2、接收電路元件按圖中參數選取，T1的放大倍數90左右，繼電器為12V的微型繼電器。其它元件無特殊要求。3、調試時把遙控器開關按下，用高阻抗耳機接在負極與運放A1A輸出腳之間，然后拿無感起子轉動C0，直到耳機中的“嘟”聲最大為止。調試完成后，將發射和接收分別裝如合適的外殼內。使用時將接收電路繼電器的常開觸點，串聯在需要控制的電器的供電回路中，然后按一下遙控器，繼電器吸合，電器工作，再次按遙控器繼電器釋放，電器斷電。
