什么樣的示波器適合你？
示波器自從問世以來，它一直是最重要、最常用的電子測試儀器之一。由于電子技術的發展，示波器的能力在不斷提升，其性能與價格也五花八門，市場參差不齊。示波器看似簡單，但如何選擇，也存在許多問題。本文根據多年的經驗，結合北京海洋興業科技有限公司選型指南，從幾個方面告知您在選擇示波器時應注意的問題：

??? 一、了解您需要測試的信號

您要知道用示波器觀察什么？您要捕捉并觀察的信號其典型性能是什么？您的信號是否有復雜的特性？您的信號是重復信號還是單次信號？您要測量的信號過渡過程的帶寬，或者上升時間是多大？您打算用何種信號特性來觸發短脈沖、脈沖寬度、窄脈沖等？您打算同時顯示多少信號？您對測試信號作何種處理？

二、選擇示波器的核心技術差異：模擬（DRT）、數字（DSO）、還是數模兼合（DPO）

傳統的觀點認為模擬示波器具有熟悉的控制面板，價格低廉，因而總覺得模擬示波器 “ 使用方便 ” 。但是隨著 A/D 轉換器速度逐年提高和價格不斷降低，以及數字示波器不斷增加的測量能力和實際上不受限制的測量功能，數字示波器已獨領風騷。但是數字示波器顯示具有三維的缺陷、處理連續性數據慢等缺點，需要具有數模兼合技術的示波器，例 DPO 數字熒光示波器。
???
三、確定測試信號帶寬

帶寬一般定義為正弦波輸入信號幅度衰減到 -3dB 時的頻率，即幅度的70.7% 。帶寬決定示波器對信號的基本測量能力。如果沒有足夠的帶寬，示波器將無法測量高頻信號，幅度將出現失真，邊緣將會消失，細節數據將被丟失；如果沒有足夠的帶寬，得到的信號所有特性，包含響鈴和振鳴等都毫無意義。

一個決定您所需要的示波器帶寬有效經驗—— “5倍經驗準則”：將您要測量的信號最高頻率分量乘以5，使測量結果獲得高于2%的精度。

在某些應用場合，您不知道你的感興趣的信號帶寬，但是您知道它的最快上升時間，這時頻率響應用下面的公式來計算關聯帶寬和儀器的上升時間： Bw=0.35/信號的最快上升時間。

數字示波器帶寬有兩種類型：重復（或等效時間）帶寬和實時（或單次）帶寬。重復帶寬只適用于重復的信號，顯示來自于多次信號采集期間的采樣。實時帶寬是示波器的單次采樣中所能捕捉的最高頻率，且當捕捉的事件不是經常出現或瞬變信號時就更為重要，實時帶寬與采樣速率緊密聯系。

帶寬越高越好，但是更高的帶寬往往意味著更高的價格，因此應按照預算來選擇您要觀察的信號頻率成分。

四、A/D轉換器的采樣速率（或采樣速度）

單位為每秒采樣次數（ S/s ），指數字示波器對信號采樣的頻率。示波器的采樣速率越快，所顯示的波形的分辨率和清晰度就高，重要信息和事件丟失的概率就越小。

如果需要觀測較長時間范圍內的慢變信號或低頻信號，最小采樣速率就發揮了作用，為了在顯示的波形記錄中保持固定的波形數，需要調整水平控制旋鈕，而所顯示的采樣速率也將隨著水平調節旋鈕的變化而變化。

如何計算采樣速率？計算方法取決于所測量的波形類型，以及示波器所采用的信號重建方式，例正弦插入法，矢量插入法等。為了準確地再現信號并避免混淆，奈奎斯定理規定：信號的采樣速率必須不小于其最高頻率成分的兩倍。然而，這個定理的前提是基于無限長時間和周期連續的信號。由于示波器不可能提供無限時間的記錄長度，而且從定義上看，低頻干擾是不連續的，也不是周期的，所以采用兩倍于最高頻率成分的采樣速率通常是不夠的。

實際上，信號的準確再現取決于其采樣速率和信號采樣點間隙所采用的插值法，即波形重建。一些示波器會為操作者提供以下選擇：測量正弦信號的正弦插值法，以及測量矩形波、脈沖和其他信號類型的線性插值法。

有一個比較采樣速率和信號帶寬時很有用的經驗法則：如果您正在觀察的示波器有內插（通過篩選以便在取樣點間重新生成），則（采樣速率 / 信號帶寬）的比值至少應為 4∶1 ；無正弦內插時，則應采取 10∶1 的比值。

五、屏幕刷新率也稱為波形更新速度

所有的示波器都會閃爍，示波器每秒鐘以特定的次數捕獲信號，在這些測量點之間將不再進行測量，這就是波形捕獲速率，也稱屏幕刷新率，表示為波形數每秒（ wfms/s ）。一定要區分波形捕獲速率與A/D采樣速率的區別。采樣速率表示示波器在一個波形或周期內A/D采樣輸入信號的頻率 ; 波形捕獲速率則是指示波器采集波形的速度。波形捕獲速率取決于示波器的類型和性能級別，且有著很大的變化范圍。高波形捕獲速率的示波器將會提供更多的重要信號特性，并能極大地增加示波器快速捕獲瞬時的異常情況，如抖動、矮脈沖、低頻干擾和瞬時誤差的概率。

一般來講，模擬示波器由于電路簡單，其屏幕刷新率較高，而數字存儲示波器（ DSO ）使用串行處理結構每秒鐘可以捕獲 10 到 5000 個波形。為了改變數字示波器屏幕刷新率低的問題，數字熒光示波器采用并行處理結構，可以提供更高的波形捕獲速率，有的高達每秒數百萬個波形，大大提高了捕獲間歇和難以捕捉事件的可能性，并能讓您更快地發現信號存在的問題。

六、選用適當?shù)拇鎯?chǔ)深度，也稱記錄長度

存儲深度是示波器所能存儲的采樣點多少的量度。如果您需要不間斷的捕捉一個脈沖串，則要求示波器有足夠的存儲器以便捕捉整個事件。將所要捕捉的時間長度除以精確重現信號所須的采樣速率，可以計算出所要求的存儲深度。

存儲深度與采樣速率密切相關。您所需要的存儲深度取決于要測量的總時間跨度和所要求的時間分辨率。

現代的示波器允許用戶選擇記錄長度，以便對一些操作中的細節進行優化。分析一個十分穩定的正弦信號，只需要 500 點的記錄長度；但如果要解析一個復雜的數字?jǐn)?shù)據流，則需要有一百萬個點或更多點的記錄長度。

在正確位置上捕捉信號的有效觸發，通常可以減小示波器實際需要的存儲量。

七、根據需要選擇不同的觸發功能

示波器的觸發能使信號在正確的位置點同步水平掃描，使信號特性清晰。觸發控制按鈕可以穩定重復的波形并捕獲單次波形。

大多數用示波器的用戶只采用邊沿觸發方式，如果擁有其它觸發能力在某些應用上是非常有用的，特別是對新設計產品的故障查尋，先進的觸發方式可將所關心的事件分離出來，找出您關心的非正常問題，從而最有效地利用采樣速率和存儲深度。

現今有很多示波器，具有先進的觸發能力。觸發能力主要圍繞三個方面：①有關垂直方向的幅度，例瞬態尖峰觸發、過脈沖或短脈沖觸發等；②有關水平方向的與時間有關的觸發，例脈沖寬度、窄脈沖、建立/保持時間等設定時間寬度的觸發形式；③擴展和常規觸發功能的組合能力，例對視頻信號或其它難以捕捉的信號，通過時間和幅度組合設置觸發條件進行觸發。觸發能力的提高，可以大提高測試過程的靈活性，并簡化工作，尤其現今的示波器對數據總線的觸發能力大大提高，例CAN，I2C等。

八、通道能力，包括通道數量和通道對地的懸浮能力和通道之間的隔離能力

您需要的通道數取決于您的應用，對于通常的經濟型故障查尋應用，需要的是雙通道示波器，然而要求觀察若干個模擬信號的相互關系，將需要一臺 4 通道示波器，許多工作于模擬與數字兩種信號的系統工程師可以選擇混合信號示波器（MSO），它將邏輯分析儀的通道計數及觸發能力與示波器的較高分辨率綜合到具有時間相關顯示的單一儀器中。如果您測量三相電，可控硅等有源器件或線路，兩端之間沒有絕對的零點，即所謂的浮地信號，這時候從操作安全和精度出發，應選用隔離通道示波器；如果比較多通道的時序和相移，應選用兩通道以上示波器，這時通道之間的隔離更顯重要。

九、對異常現象的捕獲

三個主要因素影響著示波器顯示日常測試與調試中所遇到的未知和復雜信號的能力：屏幕刷新速率、波形捕獲方式和觸發能力。波形捕獲模式有：采樣模式、峰值檢測模式、高分辨率模式、包絡模式、平均值模式等。屏幕刷新速率指給您關于示波器對信號和控制的變化反應快慢，使用峰值檢測有助于在較慢的信號中捕捉快速信號的峰值。

十、示波器的性能和指標

示波器的指標有很多：如垂直靈敏度、掃描速度、垂直精度、時間基準、垂直分辨率等等。示波器的性能取決品牌的質量，關鍵在于質量、穩定性和校準服務等。

十一、分析功能有助于您事半功倍

數字示波器的最大優點是它們能得到的數據進行測量，且按一下按鈕即可實現各種分析功能。雖然可利用的功能因廠家和型號而異，但它們一般包括頻率、上升時間、脈沖寬度等測量，有些示波器還提供很多分析模塊，例FFT、功率分析、高級數學運算等超常功能。

十二、相應配套的附件和探頭

容易忘記的一點是，當裝上探頭時，它就成為整個測試電路的一部分了，結果探頭將造成電阻性、電容性和電感性負載，使示波器呈現出與被測對象不同的測量結果。因此，針對不同應用配有相應的探頭，然后選擇其中一種，使負載效應最小，使信號得到最精確的復現。由于 SMT 元件的發展，連接更困難，使用不同的附件滿足特殊需要。詳細見北京海洋興業科技有限公司專業文章“走向更好的測量，合理地選擇探頭和附件”。

十三、示波器的操作性能

很顯然，如果您不能訪問各種功能，或者要花很多時間去學習它們，那么您的示波器將價值不大，適當?shù)呐嘤?xùn)和中文操作界面會使您突破使用上的障礙。

十四、示波器的數據管理和通訊能力

對測量結果的分析非常重要。將信息和測量結果在高速通信網絡中便捷地保存和共享變得日益重要。

示波器的互聯性提供對結果的高級分析能力并簡化結果的存檔和共享。示波器通過各種接口（ GPIB 、 RS-232 、 USB 或以太網）和網絡通信模式提供一系列的功能和控制方式。

十五、示波器功能的擴展性

為了不斷適應需求變化。示波器功能最好可以隨機擴展：
??? ○ 增加通道的內存以分析更長的記錄長度
??? ○ 增加面對具體應用的測量功能
??? ○ 有一整套兼容的探頭和模塊，加強示波器的能力
??? ○ 同通用第三方的 Windows 兼容的分析軟件協同工作，例如 OIscope 示波器軟件。
??? ○ 增加附件，如電池組和機架固定件等。

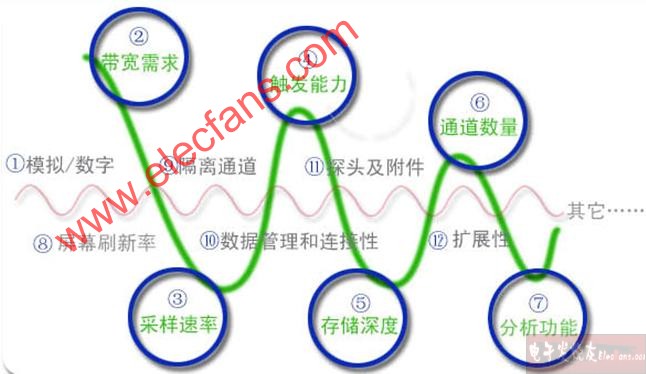

總之，示波器的選擇是一個看似簡單而又是您很難處理的問題，市場上產品很多，并且技術各有差異，有時很難讓您下決定。以上說明可能給您一些建議，采用上圖的選擇過程會對您更有益。根據多年經驗，選擇示波器有以下“經驗法則”：
??ART模擬示波器，選擇四要素：性價比（價格與產品質量品牌的比較優勢）、測試帶寬（5倍經驗法則）、通道數量（2或4）、供應商能力（售后是否得到保證）。
??DSO數字存儲示波器，在測試信號帶寬、示波器帶寬、示波器實時采樣率、示波器存儲深度之間找到平衡，有以下經驗可循：示波器帶寬最好是信號帶寬的5倍；示波器實時采樣速率≥4倍示波器帶寬；存儲深度≥采樣速率×要求最長保存時間。
??DPO數模兼合示波器，在基本指標要求上與DSO一致，但需要引入二個能力：屏幕刷新率、波形觸發與分析能力。
??特殊功能需求。①你如果需要到現場工作，并且需要電池供電，對儀器的體積要求很嚴，對儀器的功能除示波器測量外還需要其它測試（例萬用表功能），您這時最好選用手持示波表（HSO）。②如果您在隔離或懸浮時，安全不能得到保障，并且需要分析功率、相移時，請選用隔離示波器（DIO），尤其是多通道的DIO。③如果您需要多通道的模擬與數字信號混合測試，您除了選用具有串行總線觸發功能的示波器外，您最好選用MSO混合示波器。
