0 引言

　　隨著微電子技術的迅猛發展，單片機在汽車、通信、辦公自動化、工業控制、高級玩具、家用電器等方面都得到了廣泛的應用。如果將Proteus 作為單片機系統仿真工具，則不用制作電路板，而可以使用Proteus 進行系統虛擬實現，這樣不僅能完成所需功能設計驗證，還能降低硬件成本的耗用，從而縮短整個設計周期，從根本上提高了電子產品的開發效率。

　　測速是工農業生產中經常遇到的問題，基于單片機的各種優勢，將單片機應用于測速系統，具有很重要的意義。而對于測速技術，首先要解決的就是采樣問題。在使用模擬技術制作測速設備時，常用測速發電機的方法，即將測速發電機的轉軸與待測軸相連，測速發電機的電壓高低反映了轉速的高低；而使用單片機進行測速，則可以使用簡單的脈沖計數法。

　　只要轉軸每旋轉一周，產生一個或固定的多個脈沖，并將脈沖送入單片機中進行計數，最終計算出單位時間內的脈沖個數，即可獲得轉速的相關信息。本文將基于PIC16F877 單片機的捕捉功能來完成脈沖計數，利用軟件編程實現相關物理關系的轉換，最終得出齒輪線速度，并顯示在數碼管上。

　　1 測速計原理

　　1.1 CCP1 捕捉功能

　　PIC16F877 單片機中有兩個CCP 模塊，其構造基本相同，分別記為CCP1 和CCP2.每個CCP 模塊可以任意配置為捕捉（Capture）、比較（Compare） 和脈寬調制（PWM）3 個功能模式之一。

　　CCP1 的捕捉模式具有如下三個功能：其一是可以捕捉RC2/CPP1引腳出現的跳變并保存當時TMR1計數寄存器內容；其二是具有預分頻器，可以實現每1 個脈沖、每4 個脈沖或16 個脈沖捕捉一次；其三是捕捉時間能產生中斷。

　　1.2 CCP 測速計原理

　　在捕捉模式下，單片機可以捕捉引腳電平變化時刻的時間值，即引腳輸入脈沖上升沿或下降沿出現時刻的精確時間值。

　　PIC16F877 的CCP1 模塊工作于捕捉模式時，當特定的跳變沿出現時，TMR1 定時器的計數值會立即復制到CCPR1H 和CCPR1L 中并產生中斷信號，通過在中斷服務程序中讀取這個16 位計數值。當使用CCP1 模塊的捕捉功能實現相鄰兩次上升沿時間間隔的測量時，此時間間隔就是輸入信號的周期g-Period.由于主頻是4 MHz， 即每個指令周期為1 μs， 將預分頻比設置為1:1，測得周期結果單位為微秒級。所以最終測得的速度值speed 通過以下公式得出：

　　speed=（1M*60s*0.01m*pi）/g_Period

　　其中，pi 為圓周率值；0.01m 為被測對象齒輪的直徑，通過物理方法測得。

　　speed=（1M*60s*0.01m*pi）/g_Period

　　其中，pi 為圓周率值；0.01m 為被測對象齒輪的直徑，通過物理方法測得。

　　2 功能實現

　　2.1 系統設計框圖

　　測速計功能的實現可由基于PIC16F877 的主控制模塊、顯示模塊、齒輪和光電傳感器構成的被測模塊等幾部分構成。

　　通過單片機的RC2/CCP1 引腳分別連接被測模塊和測量子模塊，在Proteus 軟件仿真時，分別由信號發生器SG1 和頻率計作為硬件設備連接。SG1 用來模擬被測模塊產生信號，F(xiàn)1 采用頻率計方式運行，用來顯示當前信號頻率，用來做參考值與顯示模塊數據，即測速計測速結果值進行比較，以驗證測速計測速結果的正確與否。各模塊之間的連接關系如圖1 所示。

　　2.2 方案設計與實現

　　該簡易速度計的設計實現主要基于PIC16F877 的CCP 模塊功能，這里我們首先將PIC16F877 的CCP1 配置為捕捉模式，預分頻比設置為1:1，每個上升沿觸發。

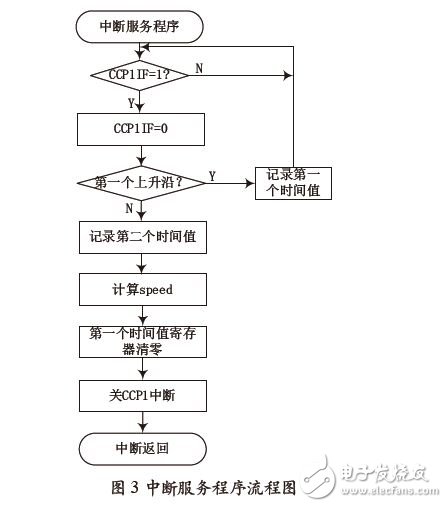

　　當捕捉到跳變后CPP1 中斷標志位置位，直接采用中斷方式進行處理，即在中斷服務子程序中處理相關寄存器的數值或狀態變化，計算并儲存相關物理量，以上設置均由軟件編程來完成。

　　2.3 設計與實現

　　該簡易速度計的設計實現主要基于PIC16F877 的CCP 模塊功能，這里我們首先將PIC16F877 的CCP1 配置為捕捉模式，預分頻比設置為1:1，每個上升沿觸發。

　　當捕捉到跳變后CPP1 中斷標志位置位，直接采用中斷方式進行處理，即在中斷服務子程序中處理相關寄存器的數值或狀態變化，計算并儲存相關物理量，以上設置均由軟件編程來完成。

　　3 功能仿真

　　3.1 Proteus 下仿真電路的搭建

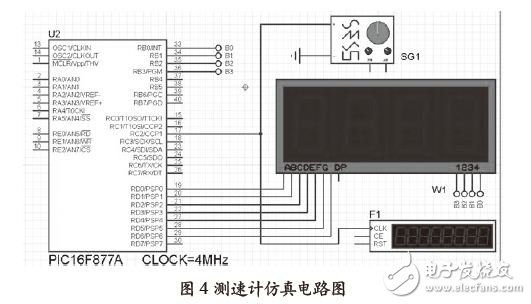

　　要在Proteus下完成測速計功能的仿真，首先應在其界面新建設計文件并搭建仿真電路圖，本例的測速計功能電路圖如圖4 所示。

　　在Proteus 軟件下進行仿真時，庫里各電子模塊本身集成有驅動功能，故各模塊與單片機之間只需要用連接線簡易連接即可，而無需外加任何驅動電路。但是，實際制作電路版時，還是需外加各模塊的驅動電路，并考慮各器件之間的間距，以避免電磁干擾。

　　3.2 功能仿真

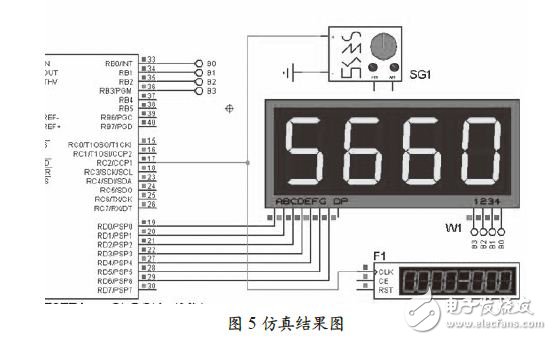

　　在 PIC 系列單片機的專用開發環境MPLAB IDE 8.90 下分別完成各個模塊的代碼編寫，編譯運行后，用調試工具Proteus VSM加載Proteus 軟件下建立好的設計文件，并運行，其結果如圖5 所示。

　　3.3 仿真結果分析

　　如上圖5 所示，當信號頻率配置為3 000 Hz 時，仿真結果即測速計的速度顯示為5 660 m/s， 且以速度值為中心， 小范圍內上下波動。而經過理論計算的速度值約為5 655 m/s，與仿真值基本相同。事實上，經過連續測量n 個周期后求平均值的辦法，其理論值與仿真值之間的誤差會明顯減小。

　　4 結語

　　本文提出了一種基于PIC16F877 單片機捕捉功能實現的簡易測速計設計方案，經過Proteus 軟件下的仿真驗證，該設計方案基本符合預期結果。方案中的整個測速計設計簡單方便、成本低、測速誤差較小、易于實現，在模塊化后，可作為一個集成測速模塊直接應用于其他設計當中。
