之前有一篇文章提到《為何示波器廠商從不提及刷新率》，講述了市面上各示波器廠商在刷新率參數上的市場現狀。而很多示波器用戶無不關心示波器的刷新率指標，近期我司FAE在與客戶交流時，很多客戶對ZDS2022示波器具有33萬次幀/秒的高刷新率很感興趣，這樣高的刷新率到底是怎樣做出來的呢？

什么是波形刷新率？

波形刷新率又叫波形捕獲率，指的是每秒鐘波形刷新的次數，表示為波形數每秒（wfms/s）。事實上，示波器從采集信號到屏幕上顯示出信號波形的過程，是由若干個捕獲周期組成的。一個捕獲周期包括采樣時間和死區時間，模擬信號通過ADC采樣量化變轉為數字信號同時存儲，整個采樣存儲過程的時間稱為采樣時間。示波器必須對存儲的數據進行測量運算顯示等處理，才能開始下一次的采樣，這段時間稱為死區時間。死區時間內，示波器并沒有進行波形采集。一個捕獲周期完成就會進入下一個捕獲周期。捕獲周期的倒數就是波形刷新率，如圖1.1中所示，波形刷新率=1/（Tacq+Tdeat）。

圖1.1 示波器采樣過程示意圖

影響波形刷新率的因素有哪些？

采樣時間和死區時間

如圖1.1中所示，波形刷新率為Tacq（采樣時間）和Tdeat（死區時間）的倒數，其中采樣時間由示波器屏幕的采樣窗格決定，用水平時基檔位乘以水平方向格數，當水平時基確定后，采樣時間就會固定。

而死區時間是由示波器的處理能力決定的，當示波器對數據處理能力不足時，就會對采集的大數據不能及時進行處理，死區時間就會變長，刷新率就會降低；當示波器對數據的處理能力很強時，死區時間就會變短，相應刷新率就會很高。因此死區時間是影響刷新率的重要因素。

觸發釋抑時間

增大觸發釋抑時間相當于變相地增加了死區時間，因為在釋抑期間，觸發電路封閉，觸發功能暫停，即使有滿足觸發條件的信號波形示波器也不會觸發，所以也會影響刷新率。但觸發釋抑時間并非指死區時間。

當對大周期重復波形進行觸發時，由于波形中存在很多滿足觸發條件的波形點，導致觸發波形不穩定，為了得到穩定觸發的波形，我們可以設置觸發釋抑時間，使波形每次都在同一個點觸發，穩定顯示觸發波形。如圖1.2中，可將釋抑時間設置為》200ns但《600ns的值。

圖1.2 觸發釋抑時間

該如何計算死區時間？

對刷新率有重要影響的死區時間是如何計算出來的呢？

當捕捉一個脈寬在40ns~60ns的異常脈沖時，合適的水平時基檔位可設在50ns/格，此時ZDS2022示波器具有33萬次幀/秒的波形刷新率，意味著每次觸發采樣占用的總捕獲時間T＝1s/330KHz=3.03us，則有效的采樣時間為50ns/divX14（ZDS2022示波器水平方向有14個格）=700ns。那么死區時間百分比為（3030－700）/3030=76.89%。

捕獲相同的異常脈沖，在相同時基檔位下，若T示波器具有50K幀/秒的刷新率，則就意味著每次觸發采樣占用的總時間為，T＝1S/50KHz=20us，有效的采樣時間為50ns/divX10（該示波器水平方向有10個格）=500ns，則死區時間百分比為（20000－500）/20000=97.5%。

死區時間越長，捕獲到偶發信號的概率就會越低，當小概率異常波形出現在死區時間時，示波器就不會捕獲到該異常，對信號的調試會產生很大影響。

ZDS2022示波器如何能做到高刷新率

那么為什么ZDS2022示波器能夠做到高達33萬次幀/秒的刷新率呢？死區時間低至76.89%，比一般示波器97.5%的死區時間竟然低了21.13%！

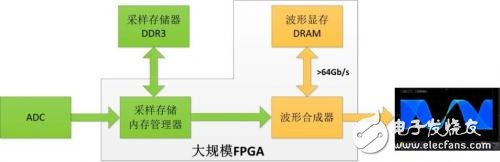

圖1.3 波形合成器框圖

ZDS2022示波器采用超大規模FPGA進行波形合成，都是全硬件加速處理；

ZDS2022示波器采用超大規模FPGA集成波形顯存，總線帶寬高，使數據處理時間大大減少，且采用了多線程并行處理的方式；

ZDS2022示波器的波形合成全都采用優化算法進行處理。

總結

示波器的刷新率直接決定了捕獲異常毛刺的能力，只有真正掌握了刷新率的本質，才能正確認識示波器的刷新率指標，ZDS2022示波器具有33萬次幀/秒的刷新率，能快速捕獲波形異常，高效實用！說再多，也不如您親自測一測！
