目前生產AD/DA的主要廠家有ADI、TI、BB、PHILIP、MOTOROLA等，武漢力源公司擁有多年從事電子產品的經驗和雄厚的技術力量支持，已取得排名世界前列的模擬IC生產廠家ADI、TI公司代理權，經營全系列適用各種領域/場合的AD/DA器件。
1. AD公司AD/DA器件
AD公司生產的各種模數轉換器(ADC)和數模轉換器(DAC)(統稱數據轉換器)一直保持市場領導地位，包括高速、高精度數據轉換器和目前流行的微轉換器系統（MicroConvertersTM )。
??? 1）帶信號調理、1mW功耗、雙通道16位AD轉換器：AD7705
??? AD7705是AD公司出品的適用于低頻測量?jī)x器的AD轉換器。它能將從傳感器接收到的很弱的輸入信號直接轉換成串行數字信號輸出，而無需外部儀表放大器。采用Σ-Δ的ADC，實現16位無誤碼的良好性能，片內可編程放大器可設置輸入信號增益。通過片內控制寄存器調整內部數字濾波器的關閉時間和更新速率，可設置數字濾波器的第一個凹口。在+3V電源和1MHz主時鐘時， AD7705功耗僅是1mW。AD7705是基于微控制器（MCU）、數字信號處理器（DSP）系統的理想電路，能夠進一步節省成本、縮小體積、減小系統的復雜性。應用于微處理器（MCU）、數字信號處理（DSP）系統，手持式儀器，分布式數據采集系統。

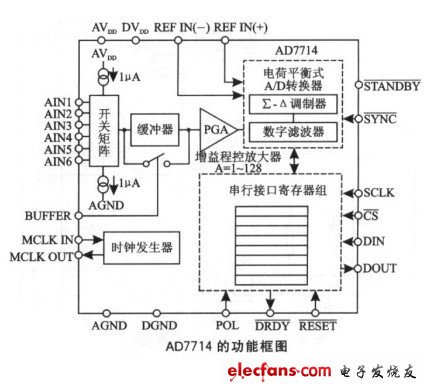

??? 2）3V/5V CMOS信號調節AD轉換器：AD7714
??? AD7714是一個完整的用于低頻測量應用場合的模擬前端，用于直接從傳感器接收小信號并輸出串行數字量。它使用Σ-Δ轉換技術實現高達24位精度的代碼而不會丟失。輸入信號加至位于模擬調制器前端的專用可編程增益放大器。調制器的輸出經片內數字濾波器進行處理。數字濾波器的第一次陷波通過片內控制寄存器來編程，此寄存器可以調節濾波的截止時間和建立時間。AD7714有3個差分模擬輸入（也可以是5個偽差分模擬輸入）和一個差分基準輸入。單電源工作（+3V或+5V）。因此，AD7714能夠?yàn)楹卸噙_(dá)5個通道的系統進行所有的信號調節和轉換。AD7714很適合于靈敏的基于微控制器或DSP的系統，它的串行接口可進行3線操作，通過串行端口可用軟件設置增益、信號極性和通道選擇。AD7714具有自校準、系統和背景校準選擇，也允許用戶讀寫片內校準寄存器。CMOS結構保證了很低的功耗，省電模式使待機功耗減至15μW（典型值）。

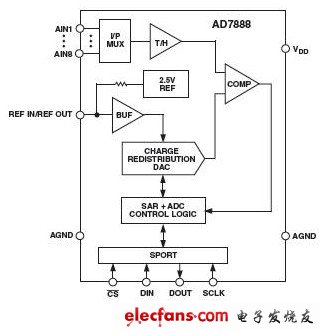

??? 3）微功耗8通道12位AD轉換器：AD7888
??? AD7888是高速、低功耗的12位AD轉換器，單電源工作，電壓范圍為2.7V～5.25V，轉換速率高達125ksps，輸入跟蹤-保持信號寬度最小為500ns，單端采樣方式。AD7888包含有8個單端模擬輸入通道，每一通道的模擬輸入范圍均為0～Vref。該器件轉換滿功率信號可至3MHz。AD7888具有片內2.5V電壓基準，可用于模數轉換器的基準源，管腳REF in/REF out允許用戶使用這一基準，也可以反過來驅動這一管腳，向AD7888提供外部基準，外部基準的電壓范圍為1.2V～VDD。CMOS結構確保正常工作時的功率消耗為2mW（典型值），省電模式下為3μW。

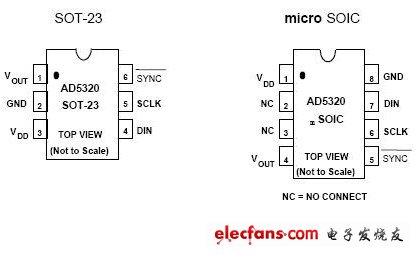

??? 4）微功耗、滿幅度電壓輸出、12位DA轉換器：AD5320
??? AD5320是單片12位電壓輸出D/A轉換器，單電源工作，電壓范圍為+2.7V～5.5V。片內高精度輸出放大器提供滿電源幅度輸出，AD5320利用一個3線串行接口，時鐘頻率可高達30MHz，能與標準的SPI、QSPI、MICROWIRE和DSP接口標準兼容。AD5320的基準來自電源輸入端，因此提供了最寬的動態輸出范圍。該器件含有一個上電復位電路，保證D/A轉換器的輸出穩定在0V，直到接收到一個有效的寫輸入信號。該器件具有省電功能以降低器件的電流損耗，5V時典型值為200nA。在省電模式下，提供軟件可選輸出負載。通過串行接口的控制，可以進入省電模式。正常工作時的低功耗性能，使該器件很適合手持式電池供電的設備。5V時功耗為0.7mW，省電模式下降為1μW。

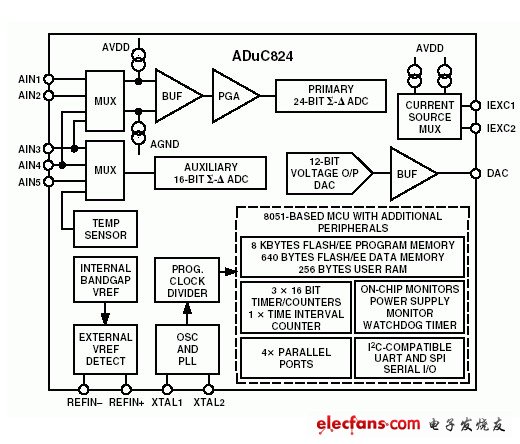

??? 5）24位智能數據轉換系統MicroConvertersTM：ADuC824
??? ADuC 824是MicroConvertersTM系列的最新成員，它是AD公司率先推出的帶閃爍電可擦可編程存儲器〔Flash／EEPROM)的 Σ-Δ轉換器。它的獨特之處在于將高性能數據轉換器，帶程序和數據閃爍存儲器及8位微控制器集中在一起。當您為滿足工業、儀器儀表和智能傳感器接口應用要求選擇高精度數據轉換時，ADuC824是一種完整的高精度數據采集片上系統。

2. TI公司AD/DA器件
??? 美國德州儀器公司是一家國際性的高科技產品公司，是全球最大半導體產品供應商之一，一九九八年半導體產品銷量名列全球第五，其中DSP產品銷量全球排名第一，模擬產品位于全球第一。

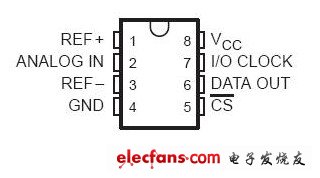

??? 1）TLC548/549
??? TLC548和TLC549是以8位開關電容逐次逼近A/D轉換器為基礎而構造的CMOS A/D轉換器。它們?cè)O(shè)計成能通過3態數據輸出與微處理器或外圍設備串行接口。TLC548和TLC549僅用輸入/輸出時鐘和芯片選擇輸入作數據控制。TLC548的最高I/OCLOCK輸入頻率為2.048MHz，而TLC549的I/OCLOCK輸入頻率最高可達1.1MHz。
??? TLC548和TLC549的使用與較復雜的TLC540和TLC541非常相似；不過，TLC548和TLC549提供了片內系統時鐘，它通常工作在4MHz且不需要外部元件。片內系統時鐘使內部器件的操作獨立于串行輸入/輸出端的時序并允許TLC548和TLC549象許多軟件和硬件所要求的那樣工作。I/OCLOCK和內部系統時鐘一起可以實現高速數據傳送，對于TLC548為每秒45,500次轉換，對于TLC549為每秒40,000次的轉換速度。
??? TLC548和TLC549的其他特點包括通用控制邏輯，可自動工作或在微處理器控制下工作的片內采樣-保持電路，具有差分高阻抗基準電壓輸入端，易于實現比率轉換（ratiometricconversion）、定標（scaling）以及與邏輯和電源噪聲隔離的電路。整個開關電容逐次逼近轉換器電路的設計允許在小于17μs的時間內以最大總誤差為±0.5最低有效位（LSB）的精度實現轉換。

??? 2）TLV5616
??? TLV5616是一個12位電壓輸出數模轉換器（DAC），帶有靈活的4線串行接口，可以無縫連接TMS320、SPI、QSPI和Microwire串行口。數字電源和模擬電源分別供電，電壓范圍2.7～5.5V。輸出緩沖是2倍增益rail-to-rail輸出放大器，輸出放大器是AB類以提高穩定性和減少建立時間。rail-to-rail輸出和關電方式非常適宜單電源、電池供電應用。通過控制字可以優化建立時間和功耗比。

??? 3）TLV5580
??? TLV5580是一個8位80MSPS高速A/D轉換器。以最高80MHz的采樣速率將模擬信號轉換成8位二進制數據。數字輸入和輸出與3.3VTTL/CMOS兼容。由于采用3.3V電源和CMOS工藝改進的單管線結構，功耗低。該芯片的電壓基準使用非常靈活，有片內和片外部基準，滿量程范圍是1Vpp到1.6Vpp，取決于模擬電源電壓。使用外部基準時，可以關閉內部基準，降低芯片功耗。
