本控制器以PIC16C54單片機作控制器，使用非常簡便：只需將一條電話線經該控制器與擴音器相連，便可在任何一部電話機上遙控擴音器的開閉，進行喊話及宣傳，適宜廣大農村基層、安裝地點相對固定的廣播喇叭使用。

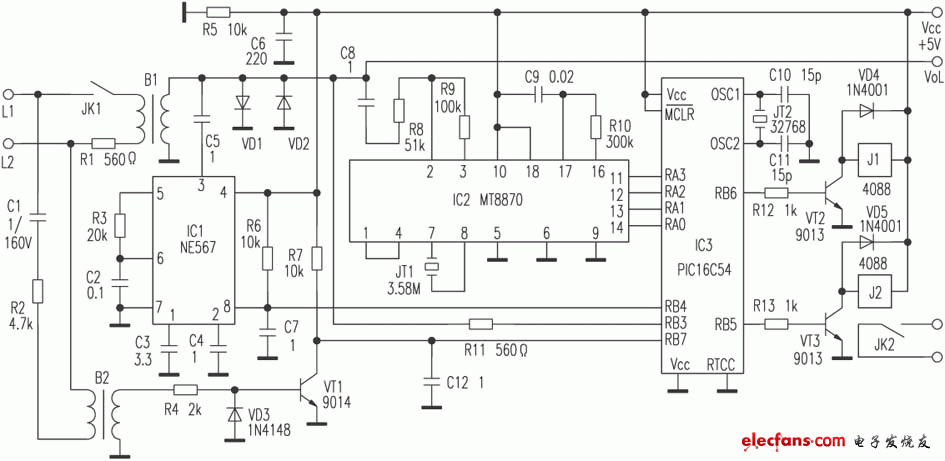

　　電路見附圖。L1、L2接電話線。使用時在任何一部雙音頻電話機上撥打該線路號碼，電話撥通后振鈴信號經C1、R2、B2及R4觸發VT1，再由R7、C12濾波后送到IC3的RB7，IC3計數到連續七次振鈴后，RB6端輸出高電平，觸點JK1吸合，同時，RB3端發出一串“嘀——嘀”回饋信號經B1送回線路提示使用者，完成摘機。

　　聽到摘機提示音后1分鐘內，順序撥完5180(意為：我要發令)四個開機代碼，經B1耦合由C8、R8、R9傳至IC2進行雙音頻譯碼。譯碼輸出的二進制信號送至IC3的RA3～RA0，經IC3識別有效后，RB5端輸出高電平，驅動JK2吸合，接通擴音器電源。注意，編程時設定可以在電路摘機后的1分鐘內任意撥號。只要在1分鐘內收到一個5180的號碼序列，單片機就發出接通擴音器電源的信號，如果1分鐘內未收到有效的開機代碼，IC3將復位RB6端的高電平，強行掛機，完成一次接收過程。

　　接通擴音器電源后，整機進入正常工作狀態，可以由電話機進行喊話，喊話信號經B1隔離后由Vol端送到擴音器推動廣播喇叭發出音響。

　　喊話畢，再撥入關擴音器的代碼750(棄吾令)，經IC2譯碼，IC3鑒別有效后，RB5端復位，JK2釋放，切斷擴音器電源。此時如掛機，線路450Hz忙音信號由C5送至IC1檢測，IC1的⑧腳電平隨忙音信號變化，IC3的RB4端檢測到五個連續的忙音脈沖后，RB6端復位，J1斷電，觸點JK1斷開，完成線路掛機。

　　需要打開擴音器轉播廣播信號而不喊話時，只要通過電話線打開擴音器，然后掛機即可。IC3在掛機后，保持RB5端的高電平，同時每隔20秒由RB3端向擴音器發送一個提示音，提示使用者廣播完后及時發送關機指令。

　　若遇到剛收到控制器摘機信號，卻因線路等原因而發生掉線時，IC3是這樣處理的：RB6端發出摘機命令后，只要RB4端收到一組有效的忙音脈沖，RB6端立刻復位，釋放觸點JK1，為重新接收指令作好準備。

　　該控制器源程序比較簡短。只有200多行。筆者在編程前對PIC16C54單片機與PIC16F84單片機的結構進行了比較，對源程序作了適當處理，使得該控制器的源程序既可在PIC16C54單片機指令集下匯編，也可用PIC16F84單片機指令集匯編，實現了程序?qū)煞N芯片的兼容。PIC16F84的功能較多，若使用該芯片，還可適當加入一些輔助功能，如用片上的E2PROM儲存開關擴音器的代碼，并可用電話機實時在線改動等等，有興趣者不妨一試。

　　實際組裝時，圖中的B1、B2可用普通晶體管收音機中常用的輸出變壓器代用，起與外線隔離的作用，對參數無特殊要求。有條件的話，也可用線性光耦等隔離外線。本機唯一需調整的是IC1的解碼頻點。因程控交換機中送出的忙音與撥號音的信號頻率相同，可設法把話路中的撥號音經B1送入整機，然后微調R3，使IC1的⑧腳變?yōu)榈碗娖郊纯?。為了使繼電器可靠吸合、電路穩定工作，要求5V電源電流要有200mA以上的驅動能力。?
