電容式位移發送器原理電路

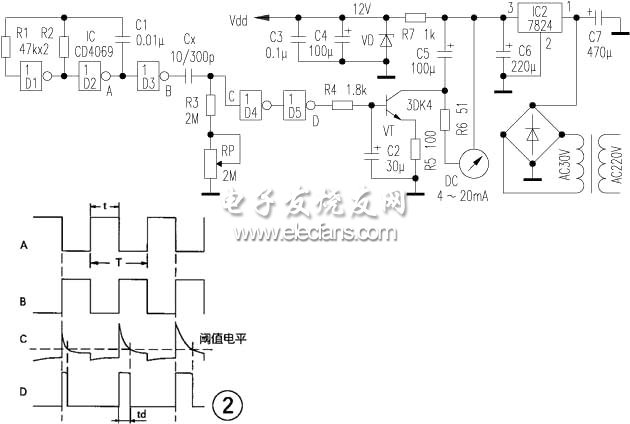

多諧振蕩器的信號由D2輸出端引出，D2為高電平時單穩電路處于穩態，D3的輸出端、D4的輸入端、D5的輸出端均為低電平。當D2輸出為低電平時單穩電路進入暫穩狀態，D3輸出高電平時對Cx并通過R3和RP進行充電。同時D5也輸出一高電平送入U-I輸出級。而D4的輸入端電壓將隨時間按指數規律降低，當這個電壓低于D4的閾值電平時，輸出跳變為高電平。經D5反相后又跳變為低電平。當D2輸出的矩形波再跳變為高電平時，Cx則又通過R3和RP放電至D2的高電平結束，就此完成了一個單穩周期。各點波形見圖2，輸出脈沖的寬度td是和Cx成正比的，這個電壓經R4、C2平滑后送至VT基極，放大并轉換成DC的4～20mA統一信號。由于輸出信號是從4mA起始的，可以避開VT的死區電壓和非線性區，同時在發射極加有較大的負反饋電阻R5，能夠有效改善溫度穩定性和信號輸出線性。電容式位移發送器原理電路:
