plane是所有Layer的其中一個，Layer是指層，例如有常見的信號層Signal Layers——頂層印刷層和底層印刷層（也就是布線層），還有頂層絲印層、底層絲印層和禁止布線層等等，而plane是指內電層Internal planes，在多層板（4層板以上）才會牽涉到這個層，主要用在VCC或GND網絡中，最多可以有16個內電層。

　　Layer為正面，在這一層，畫一根線就是畫一條導線，即凡是走線的地方就表示有銅皮連接。

　　Plane為負面，即所謂的“負片法”，這一層本身就是一片銅皮，畫一根線，就是將銅皮分開，即凡是走線的地方就是將銅皮去掉。

　　都可以做為Ground，Plane可以自動通過VIA 或PAD 直接連到Plane.而Layer還要覆銅。所以Ground一般用Plane.

　　每一個布線層都是正片，凡是有走線的地方，就表示有銅。而負片則相反，凡是有走線（antietch）的地方就表示沒有銅。在Allegro里面，就是靠走線（antietch）來分割平面的。那為什么Allegro的平面層不使用正片來設計呢？事實上，使用正片來設計平面層完全沒有問題，鋪銅就行了。但是大家注意到沒有，如果我們把每個電源和地平面都改用正片鋪銅皮的方式設計，整個操作速度會很慢，特別是用一些老式電腦來做大型板子的時候，情況會更明顯。所以說，Allegro使用負片來設計平面，主要目的就是為了減少軟件的運算量和數據量。

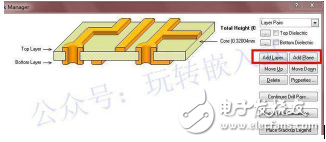

　　在添加層的時候，添加選項有“Layer”和“Plane”之分，如上圖↑。

　　在Altium Designer上按下快捷鍵L，可以看到Layer在Signal Layers一側，Plane在Internal Planes一側，如上圖↑。

　　在Plane層上，有許多過孔帶有十字標示，說明過孔與該層是連接在一起的，如上圖↑。

　　如上圖的Plane，走線將這一層劃分了4個區域，每個區域可以添加需要連接的網絡標號，也是所謂的“內電層分割”。

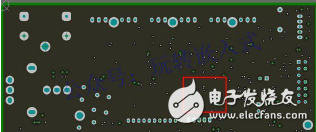

　　如上圖，這一層是Layer，走線就是導線。
