絕緣電阻表，又稱兆歐表、搖表、梅格表，絕緣電阻表主要是由三部分組成；第一是直流高壓發生器，用以產生直流高壓；第二是測量回路；第三是顯示。

　　絕緣電阻表是用來測量最大電阻值、絕緣電阻、吸收比以及極化指數的專用儀表，它的標度單位是兆歐，它本身帶有高壓電源。

　　我們測定產品的絕緣電阻，是指帶電部分與外露非帶電金 屬部分（外殼）之間的絕緣電阻，按不同的產品，施加一直流高壓，如100V、250V、500V、1000V等，規定一個最低的絕緣電阻值。有的標準規定 每kV電壓，絕緣電阻不小于1MΩ等。在家用電器產品標準中，通常只規定熱態絕緣電阻，而不規定常態條件下的絕緣電阻值，常態條件下的絕緣電阻值由企 業標準中自行制定。如果常態絕緣電阻值低，說明絕緣結構中可能存在某種隱患或受損。如電機繞組對外殼的絕緣電阻低，可能是在嵌線時繞組的均線槽絕緣受到損 傷所致。在使用電器時，由于突然上電或切斷電源或其它緣故，電路產生過電壓，在絕緣受損處產生擊穿，造成對人身的安全或威脅。

　　絕緣電阻表的工作原理

　　絕緣電阻表主要結構是由手搖發電機、電磁式無機械反作用的表頭組成，對外有接線柱（L：線路段、E：接地端、G：屏蔽端）。新型的絕緣電阻測試儀通常和數字萬用表差不多的外形。

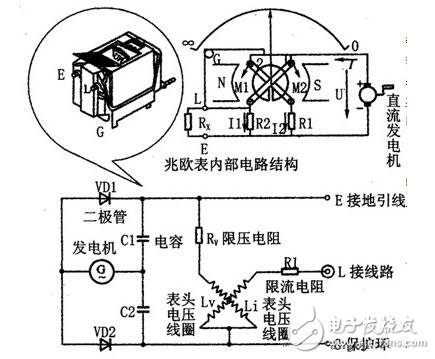

　　搖表（絕緣電阻表）的工作原理如下圖所示，它的磁電式表頭有兩個互成一定角度的可動線圈，裝在一個有缺口的圓柱鐵芯外面，并與指針一起固定在一轉軸上，構成表頭的可動部分，被置于永久磁鐵中，磁鐵的磁極與鐵芯之間的氣隙是不均勻的。由于指針沒有阻尼彈簧，在儀表不用時，指針可以停留在任何位置。

　　搖動手柄，直流發電機可輸出電流，其中，一路電流I1流入線圈1和被測電阻Rx的回路，另一路的電流I2流入線圈2與附加電阻Rf回路，設線圈1的電阻為R1，線圈2的電阻為R2，根據歐姆定律有：

　　I1=U÷（Rc+R1+Rx）、R2=U÷（Rf+R2）

　　處在磁場中的通電線圈受到磁場力的作用，使線圈1產生轉動力矩M1，線圈2產生轉動力矩M2，由于兩線圈繞向相反，從而M1與M2方向相反，兩個力矩作用的合力矩使指針發生偏轉。在M1=M2時，指針靜止不動，這時指針?biāo)赋龅木褪潜粶y設備的絕緣電阻值。

　　當Rx斷開時（即X=∞（無窮大）），I1=0，M1=0，指針在M2的作用下向左偏轉，最后指向標尺度Rx=∞處，若將Rx短接（即Rx=0），此時I1最大，M1最大，使指針順時針方向偏轉，指針指到標尺度的Rx=0處。根據此原理可以檢驗搖表的好壞。

　　首先說下?lián)u表的選用，對于額定電壓500伏一下的設備，選用500伏或1000伏的搖表（兆歐表），額定電壓在500伏以上的選用1000伏~2500伏的兆歐表。

　　絕緣電阻表使用

　　絕緣電阻表有三個接線端子，一個標有“線路”或“L”的端子（也稱相線）接于被測設備的導體上；另一個標有“地”或“E”的端子接于被測設備的外殼或接地；第三個標有“屏蔽”或“G”端子接于測量時需要屏蔽的電極。

　　絕緣電阻表選擇要正確選擇額定電壓合適的絕緣電阻表。絕緣電阻表的額定電壓就根據被測設備的額定電壓來選擇，絕緣電阻表的額定電壓即其內部電源的直流電壓過高，可能在測試時損壞被測設備的絕緣；絕緣電阻表的額定電壓過低，所測結果又不能反映工作電壓作用下電氣設備的絕緣電阻。一般規程規定測量額定電壓在500V以下的設備時，宜選用500～1000V的絕緣電阻表；額定電壓500V以上時，應選用1000～2500V的絕緣電阻表。

　　絕緣電阻表使用方法

　　①使用前要檢查指針的“0”與“∞”位置是否正確。檢查方法是，先使“L”、“E”兩端子開路，將絕緣電阻表放在適當?shù)乃轿恢茫瑩u動手柄至發電機額定轉速（一般為120r/min）后，指針應指在“∞”位置上。如果不能達到“∞”，說明測試用引線絕緣不良或絕緣電阻表本身受潮。應用干燥清潔的軟布，擦試“L”端與“E”端子間的絕緣，必要時將絕緣電阻表放在絕緣墊上，若還達不到“∞”值，則應更換測試引線。然后再將“L”、“E”兩端子短路，輕搖發電機，指針應指在“0”位置上。如指針不指零，說明測試引線未接好或絕緣電阻有問題。

　　②絕緣電阻表的測試引線應選用絕緣良好的多股軟線，“L”、“E”兩端子引線應獨立分開，避免纏繞在一起，以提高測試結果的準確性。

　　③在搖測絕緣時，應使絕緣電阻表保持額定轉速，一般為120～150r/min。測試開始時先將“E”端子引線與被測設備外殼與地相連接，待轉動搖柄至額定轉速后再將“L”端子引線與被測設備的測試極相碰接，等指針穩定后（一般為1min），讀取并記錄電阻值。在整個測試過程中搖柄轉速應保持恒定勻速，避免忽快忽慢。測試結束時，應先將“L”端子引線與被測設備的測試極斷開，再停止搖柄轉動。這樣做，主要是防止被測設備的電容對絕緣電阻表的反充電而損壞表針。

　　絕緣電阻測量絕緣電阻接線和方法

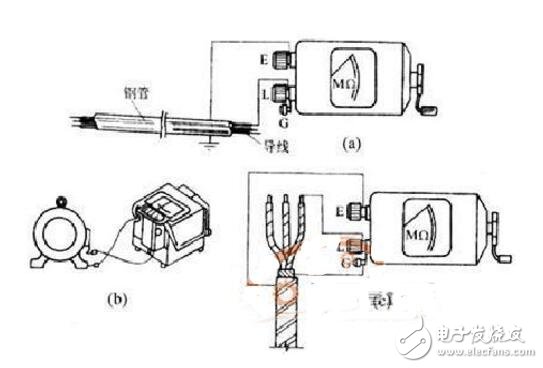

　　①測量照明或電力線路對地的絕緣電阻，E接線端可靠接地，L接線端與被測線路相連，如圖a所示。

　　②測量電動機的絕緣電阻，將絕緣電阻表的接地端E接機殼，L接線端接電機的繞組，然后進行搖測，如圖b所示。

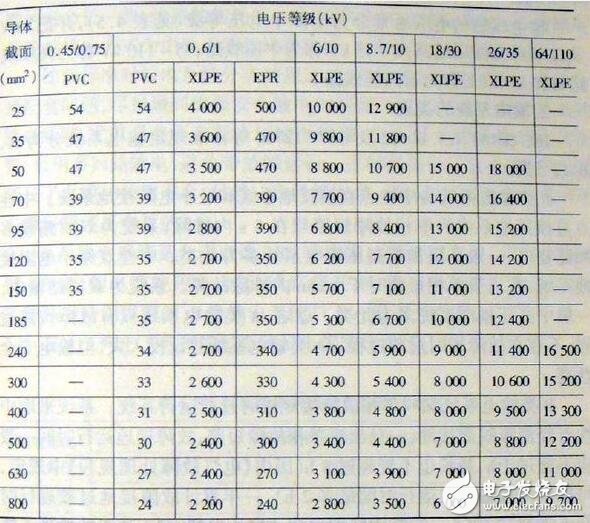

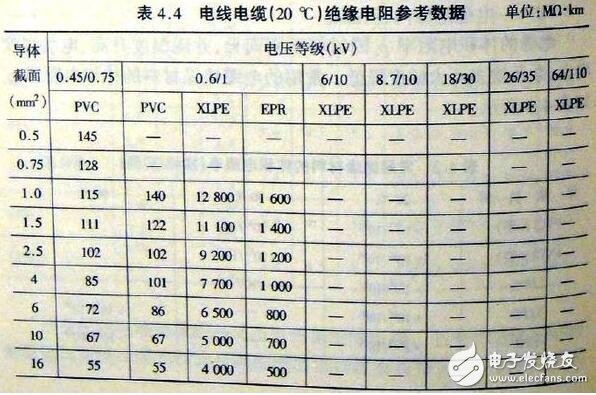

　　③測量電纜的絕緣電阻，測量電纜的線芯和外殼的絕緣電阻時，除將外殼接E，線芯接L外，中間的絕緣層還需和G相接，如下圖c所示：

　　測量時，轉動手柄要平穩，應保持120r/min的轉速。電氣設備的絕緣電阻隨著測量時間的長短不同，通常采用1min后的指針指示為準，測量中如果發現指針為零，應停止轉動手柄，以防表內線圈過熱而燒壞。

　　在絕緣電阻表停止轉動和被測設備放電以后，才可用手拆除測量連線。

　　④絕緣電阻表記錄讀數時，應同時記錄當時的環境溫度和濕度，便于比較不同時期的測量結果，分析測量誤差的原因。

　　⑤絕緣電阻表接線柱的引線，應采用絕緣良好的多股軟線，同時各軟線不能絞在一起。

　　絕緣電阻表使用注意事項

　　①絕緣電阻表的發電機電壓等級應與被測物的耐壓水平相適應，以避免被測物的絕緣擊穿。

　　②禁止搖測帶電設備，雙回路架空線路或母線，當一路帶電時，不得測量另一路的絕緣電阻，以防高壓的感應電危害人身和儀表的安全。

　　③嚴禁在有人工作的線路上進行測量工作，以免危害人身安全。雷電時禁止用絕緣電阻表在停電的高壓線路上測量絕緣電阻。

　　④在絕緣電阻表沒有停止轉動或被測設備沒有放電之前，切勿用手去觸及被測設備或絕緣電阻表的接線柱。

　　⑤使用絕緣電阻表搖測設備絕緣時，應由兩人擔任。

　　⑥搖測用的導線應使用絕緣線，兩根引線不能絞在一起，其端部應有絕緣套。

　　⑦在帶電設備附近測量絕緣電阻時，測量人員和絕緣電阻表的位置必須選擇適當，保持與帶電體的安全距離，以免絕緣電阻表引線或引線支持物觸碰帶電部分。移動引線時，必須注意監護，防止工作人員觸電。

　　⑧搖測電容器、電力電纜、大容量變壓器、電機等容性設備時，絕緣電阻表必須在額定轉速狀態下，方可將測量筆接觸或離開被測設備，以免因電容放電而損壞儀表。

　　⑨測量電器設備絕緣時，必須先斷電，經放電后才能測量。

　　⑩每年檢驗一次，不合格不得使用。

　　絕緣電阻表校準方法

　　目的

　　為了確保絕緣電阻表量值的準確可靠，特制定本實施細則，供各操作者使用。

　　范圍

　　本細則適用于測量范圍為R：（0~12111.111）MΩ，準確度等級為5.0級以下的絕緣電阻表的校準/檢定。

　　引用標準

　　JJG 622-1997《絕緣電阻表檢定規程》

　　注：使用本方法時，應注意使用上述引用標準的現行有效版本。

　　校準/檢定條件

　　1、絕緣電阻表檢定時溫度為（23±5）℃，相對濕度小于80%。

　　2、儀表和附件的溫度應與周圍空氣溫度相同

　　3、檢定場所除地磁場外應無其他強外磁場。

　　4、電網供電電壓允許偏差±5%，頻率允許誤差±1%。

　　檢定/校準項目和檢定/校準方法

　　1、外觀檢查：絕緣電阻表應有保證該表正確使用的必要標志。從外表看，零部件完整，無松動，無裂痕，無明顯殘缺或污損。當傾斜或輕搖儀表時，內部無撞擊聲。對有機械調零器的絕緣電阻表向左右兩方向轉動機械調零器時，指示器應轉動靈活，左右對稱，指針不應彎曲，與標度盤表面的距離要適當。

　　2、初步試驗：

　　（1）在被檢表測量端鈕（L，E）開路情況下，接通電源或搖動發電機搖柄，指針應指在∞的位置，不得偏離標度線的中心位置±1mm。若有無窮大調節旋鈕，則應能調節到∞分度線，且有余量。

　　（2）將絕緣電阻表線路端鈕和接地端鈕短接，指針應指在零分度線上，不得偏離標度線的中心位置±1mm。

　　（3）對于沒有零分度線的絕緣電阻表，應接以起點電阻進行檢驗。5.3基本誤差的校準：（1）將被檢表的端鈕L、E與兆歐表檢定裝置的L、E兩端連接。
