家庭中使用家用電器就需用電，而用電又需計量用電量，計量用電量就要用電度表了。怎樣才能正確選用電度表呢？電度表的選用要根據負載來確定。也就是說所選電度表的容量或電流是根據計算電路中負載的大小來確定的，容量或電流選擇大了，電度表不能正常轉動，會因本身存在的誤差影響計量結果的準確性；容量或電流選擇小了，會有燒毀電度表的可能。一般應使所選用的電度表負載總功率為實際用電總功率的1.25～4倍。所以在選用電度表的容量或電流前，應先進行計算。例如：家庭使用照明燈4盞，約為120 W；使用電視機、電冰箱等電器，約為680 W；試選用電度表的電流容量。由此得：800×1.25=900（w）或800×4=3200（W），其選用電度表的負載瓦數為900～3200 W之間。選用電流容量為10～15 A的較為適宜。

　　選用電度表時，除了要考慮電流容量問題，還要注意表的內在質量，特別要注意電度表殼上的鉛封是否損壞。一般說來，電度表在出廠前要進行準確性校驗。檢查合格后，對電度表的可拆部位做鉛封，使用者不得私自將鉛封打開。若鉛封損壞，必須經有關部門重新校驗后方可使用。

　　家用電表如何選擇

　　電表容量的選擇：選擇電表的容量應使用電設備在電表額定電流的20~120%之間，單相220V照明裝置以每千瓦5安，三相380V動力用電以每千伏1.5安或2安計算為宜。

　　電表電流的大小：一般家庭用電表額定電流不宜大于10安。這是因?yàn)椋?/p>

　　電表的啟動電流在功率因數為1時，大約為額定電流的0.5~1%，所以一只10A的電表要有0.05~0.1A的電流通過時才開始轉動，在220V的線路上其功率相當于12~24瓦。電表雖然是一種精密儀器，但在轉動的時候仍有無法避免的機械阻力存在。在開始轉動的時候，由于原動力矩與機械阻力相差不大，在這種情況下，電表的準確度是不高的。

　　一只校準了的電表只能保證在額定電壓下，當電流為額定電流的10~100%范圍之內，功率因數為0.5~1時，它的誤差才不超過1~2%。也就是說一只10A的電表只能在負載為110~2200瓦時，才能達到計量準確的目的。而目前一般家庭的用電瓦數均不超過這個范圍，如果電表的銘牌電流超過10A時，就達不到計量標準的目的，故不宜采用。

　　電度表是用來計量電氣設備所消耗電能的儀表，可分為單相電度表和三相電度表，準確度一般為2.0級，也有1.0級的高精度電度表。電度表的外觀如圖1所示。

　　
圖1 電度表外觀

　　圖2 電度表結構

　　如圖2所示，它由電流線圈、電壓線圈及鐵心、鋁盤、轉軸、軸承、數字盤等組成。電流線圈串聯于電路中，電壓線圈并聯于電路中。在用電設備開始消耗電能時，電壓線圈和電流線圈產生主磁通穿過鋁盤，在鋁盤上感應出渦流并產生轉矩，使鋁盤轉動，帶動計數器計算耗電的多少。用電量越大，所產生的轉矩就越大，計量出用電量的數字就越大。

　　家用單相電表接線圖

　　選好單相電度表后，應進行檢查安裝和接線。

　　單相有功電度表（簡稱：?jiǎn)蜗嚯姸缺恚┯?a target="_blank">接線端子、電流線圈、電壓線圈、計量轉盤、計數器構成，只要電流線圈通過電流，同時電壓線圈加有電壓，轉盤就受到電磁力而轉動。。單相電度表共有5個接線端子，其中有兩個端子在表的內部用連片短接，所以，單相電度表的外接端子只有4個，即1、2、3、4號端子。由于電度表的型號不同，各類型的表在鉛封蓋內都有4各端子的接線圖。原理圖如下

　　直接接入法

　　如果負載的功率在電度表允許的范圍內，即流過電度表電流線圈的電流不至于導致線圈燒毀，那么就可以采用直接接入法。

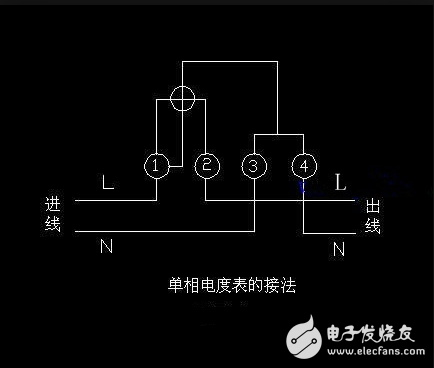

　　直接接入法：?jiǎn)蜗嚯姸缺砉灿兴膫€(gè)接線端子，從左至右按1、2、3、4編號，如下圖

　　接線一般有兩種一般是1、3接進線，2、4接出線；另一種是按1、2接進線，3、4接出線。無論何種接法，相線（火線）必須接入電表的電流線圈的端子。由于有些電表的接線特殊，具體的接線方法需要參照接線端子蓋板上的接線圖去接。

　　經互感器接入法

　　在用單相電度表測量大電流的單相電路的用電量時，應使用電流互感器進行電流變換，電流互感器接電度表的電流線圈。接法有兩種：

　　1、單相電度表內5和1端未斷開時的接法。

　　由于表內短接片沒有斷開，所以互感器的K2端子禁止接地。如圖

　　2、單相電度表內5和1端短接片已斷開時的接法。

　　由于表內短接片已斷開，所以互感器的K2端子應該接地。同時，電壓線圈應該接于電源兩端。

　　家用智能電表接線圖

　　智能表脈沖輸出口接線示意圖：
