　　4、 PLC采用RS-485的Modbus-RTU通訊方法控制變頻器

　　三菱新型F700系列變頻器使用RS-485端子利用Modbus-RTU協議與PLC進行通訊。優點： Modbus通訊方式的PLC編程比RS-485無協議方式要簡單便捷。缺點： PLC編程工作量仍然較大。

　　5、 PLC采用現場總線方式控制變頻器

　　三菱變頻器可內置各種類型的通訊選件，如用于CC-Link現場總線的FR-A5NC選件；用于Profibus DP現場總線的FR-A5AP（A）選件；用于DeviceNet現場總線的FR-A5ND選件等等。三菱FX系列PLC有對應的通訊接口模塊與之對接。

　　優點：速度快、距離遠、效率高、工作穩定、編程簡單、可連接變頻器數量多。缺點：造價較高。

　　6、采用擴展存儲器

　　優點：造價低廉、易學易用、性能可靠缺點：只能用于不多于8臺變頻器的系統。

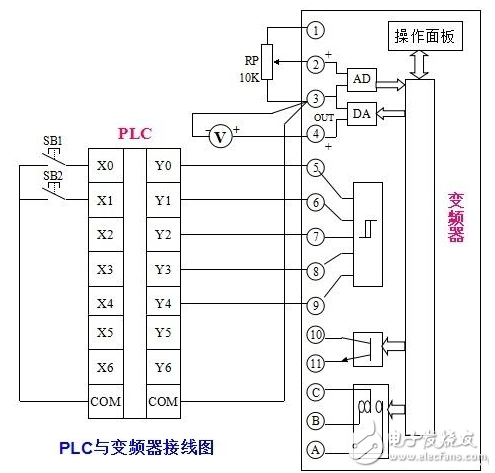

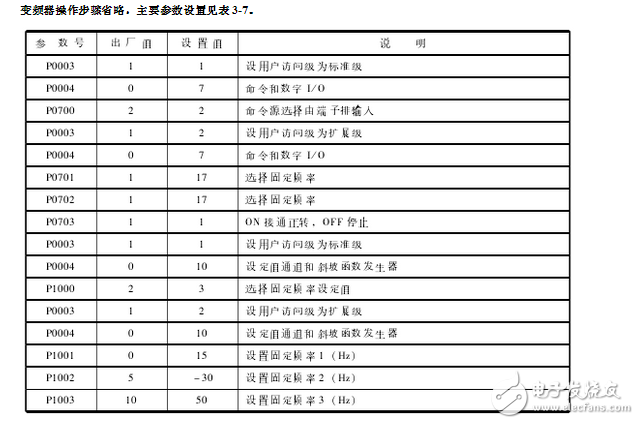

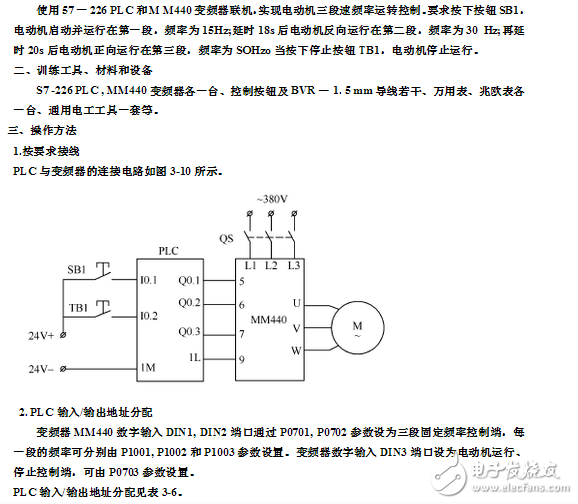

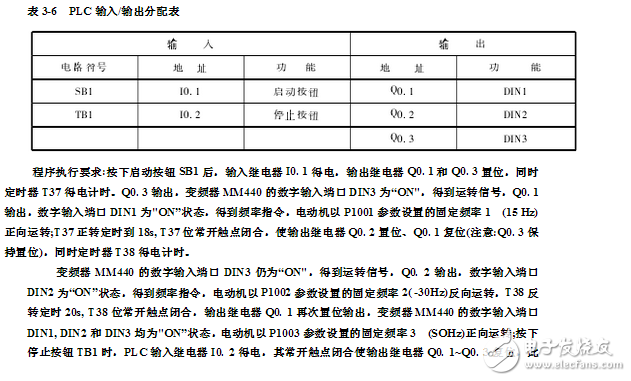

plc和變頻器通訊接線圖

三菱PLC控制臺達變頻器案例分析

閱讀全文

上一頁 12全文

本文導航

第 1 頁：plc與變頻器的接線圖_plc和變頻器通訊接線圖詳解
第 2 頁：plc和變頻器通訊接線圖詳解
