光電耦合器的檢測方法大全

判斷光耦的好壞，可在路測量其內部二極管和三極管的正反向電阻來確定。更可靠的檢測方法是以下三種。
??? １． 比較法? 拆下懷疑有問題的光耦，用萬用表測量其內部二極管、三極管的正反向電阻值，用其與好的光耦對應腳的測量值進行比較，若阻值相差較大，則說明光耦已損壞。

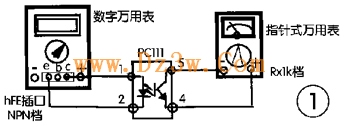

??? ２． 數字萬用表檢測法? 下面以ＰＣ１１１光耦檢測為例來說明數字萬用表檢測的方法，檢測電路如圖１所示。檢測時將光耦內接二極管的＋端{(lán)1}腳和－端{(lán)2}腳分別插入數字萬用表的Ｈf(wàn)e的ｃ、ｅ插孔內，此時數字萬用表應置于ＮＰＮ擋；然后將光耦內接光電三極管ｃ極{5}腳接指針式萬用表的黑表筆，ｅ極{4}腳接紅表筆，并將指針式萬用表?yè)茉冢摇粒保霌?。這樣就能通過指針式萬用表指針的偏轉角度——實際上是光電流的變化，來判斷光耦的情況。指針向右偏轉角度越大，說明光耦的光電轉換效率越高，即傳輸比越高，反之越低；若表針不動，則說明光耦已損壞。

??? ３． 光電效應判斷法? 仍以ＰＣ１１１光耦合器的檢測為例，檢測電路如圖２所示。將萬用表置于Ｒ×１ｋ電阻擋，兩表筆分別接在光耦的輸出端{(lán)4}、{5}腳；然后用一節１．５Ｖ的電池與一只５０～１００Ω的電阻串接后，電池的正極端接ＰＣ１１１的{1}腳，負極端碰接{2}腳，或者正極端碰接{1}腳，負極端接{2}腳，這時觀察接在輸出端萬用表的指針偏轉情況。如果指針擺動，說明光耦是好的，如果不擺動，則說明光耦已損壞。萬用表指針擺動偏轉角度越大，表明光電轉換靈敏度越高。
