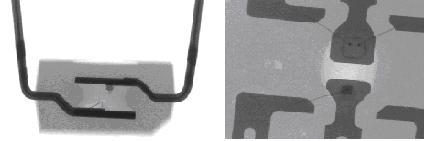

光耦的技術參數可分為輸入特性、輸出特性、傳輸特性、隔離特性等幾大部分。

?

3.1????????? 輸入特性

光耦的輸入特性實際也就是其內部發光二極管的特性。常見的參數有：

1.????? 正向工作電流If（Forward Current）

If是指LED正常發光時所流過的正向電流值。不同的LED，其允許流過的最大電流也會不一樣。

2.????? 正向脈沖工作電流Ifp（Peak Forward Current）

Ifp是指流過LED的正向脈沖電流值。為保證壽命，通常會采用脈沖形式來驅動LED，通常LED規格書中給中的Ifp是以0.1ms脈沖寬度,占空比為1/10的脈沖電流來計算的。

3.????? 正向工作電壓Vf（Forward Voltage）

Vf是指在給定的工作電流下，LED本身的壓降。常見的小功率LED通常以If=20mA來測試正向工作電壓，當然不同的LED，測試條件和測試結果也會不一樣。

4.????? 反向電壓Vr（Reverse Voltage ）

是指LED所能承受的最大反向電壓，超過此反向電壓，可能會損壞LED。在使用交流脈沖驅動LED時，要特別注意不要超過反向電壓。

5.????? 反向電流Ir（Reverse Current）

通常指在最大反向電壓情況下，流過LED的反向電流。

6.????? 允許功耗Pd（Maximum Power Dissipation）

LED所能承受的最大功耗值。超過此功耗，可能會損壞LED。

7.????? 中心波長λp（Peak Wave Length）

是指LED所發出光的中心波長值。波長直接決定光的顏色，對于雙色或多色LED，會有幾個不同的中心波長值。

?

3.2????????? 輸出特性

光耦的輸入特性實際也就是其內部光敏三極管的特性，與普通的三極管類似。常見的參數有：

1.?????? 集電極電流Ic（Collector Current）

光敏三極管集電極所流過的電流，通常表示其最大值。

2.?????? 集電極-發射極電壓Vceo（C-E Voltage）

集電極-發射極所能承受的電壓。

3.?????? 發射極-集電極電壓Veco（E-C Voltage）

發射極-集電極所能承受的電壓

4.?????? 反向截止電流Iceo

發光二極管開路，集電極至發射極間的電壓為規定值時，流過集電極的電流為反向截止電流。

5.?????? C-E飽和電壓Vcd(sat)（C-E Saturation Voltage）

發光二極管工作電流IF和集電極電流IC為規定值時，并保持IC/IF≤CTRmin時（CTRmin在被測管技術條件中規定）集電極與發射極之間的電壓降。

?

3.3????????? 傳輸特性：

1．上升時間Tr （Rise Time）& 下降時間Tf（Fall Time）

光耦合器在規定工作條件下，發光二極管輸入規定電流IFP的脈沖波，輸出端管則輸出相應的脈沖波，從輸出脈沖前沿幅度的10%到90%，所需時間為脈沖上升時間tr。從輸出脈沖后沿幅度的90%到10%，所需時間為脈沖下降時間tf。

2．電流傳輸比CTR（Current Transfer Radio）

輸出管的工作電壓為規定值時，輸出電流和發光二極管正向電流之比為電流傳輸比CTR。

?

3.4????????? 隔離特性

1． 入出間隔離電容Cio（Isolation Capacitance）：

光耦合器件輸入端和輸出端之間的電容值

2． 入出間隔離電阻Rio：（Isolation Resistance）

半導體光耦合器輸入端和輸出端之間的絕緣電阻值。

3． 入出間隔離電壓Vio（Isolation Voltage）

光耦合器輸入端和輸出端之間絕緣耐壓值。

?

其它參數諸如工作溫度、耗散功率等不再一一敷述。

光電耦合器分類及應用

4.1?????? 分類

按傳輸特性，通常將光電耦合器分為兩類：一類是非線性光耦；一類是線性光耦。非線性光耦的電流傳輸特性曲線是非線性的，這類光耦適合于傳輸開關信號，不適合于傳輸模擬量。 線性光耦的電流傳輸特性曲線接近直線，并且小信號時性能較好，能以線性特性進行隔離控制。所以通常需要傳輸模擬信號的場合，如開關電源輸出端反饋信號與輸入端信號的隔離，就需采用線性光耦；而傳輸邏輯信號的場合，如采樣信號與單片機輸入之間，通常會采用非線性光耦。

線性光耦的隔離原理與普通光耦沒有差別，只是將普通光耦的單發單收模式稍加改變，增加一個用于反饋的光接受電路用于反饋。這樣，雖然兩個光接受電路都是非線性的，但兩個光接受電路的非線性特性都是一樣的。就可以通過反饋通路的非線性來抵消直通通路的非線性，從而達到實現線性隔離的目的。

按結構類型，又可將光耦分為：通用型（又分無基極引線和基極引線兩種）、達林頓型、施密特型、高速型、光集成電路、光纖維、光敏晶閘管型（又分單向晶閘管、雙向晶閘管）、光敏場效應管型，此外還有雙通道式（內部有兩套對管）、高增益型、交-直流輸入型等等。下面舉例介紹一下通用型及達林頓輸出型。

在通用型光耦合器中，接收端是一只硅光電管，因此在B-E之間只有一個硅PN結；達林頓型光耦不然，它由復合管構成，兩個硅PN結串聯成復合管的發射結，因此達林頓光耦有更大的電流傳輸比（通常達林頓型光耦的CTR比通用型光耦大1~2個數量級），從而就擁有更大的驅動能力，如下圖。

?

?

?

4.2????? 應用

由于光耦優點突出：如信號單向傳輸，輸入端與輸出端完全實現了電氣隔離隔離，輸出信號對輸入端無影響，抗干擾能力強，工作穩定，無觸點，使用壽命長，傳輸效率高等；并且其結構及種類十分繁多，因而其應用十分廣泛，主要應用以下場合：
　　(1) 在邏輯電路上的應用
　　光電耦合器可以構成各種邏輯電路，由于光電耦合器的抗干擾性能和隔離性能比晶體管好，因此由它構成的邏輯電路更可靠。需要注意的是光耦的傳輸速率能否滿足邏輯電路的需要。

　　(2) 作為固體開關應用
　　在開關電路中，往往要求控制電路和開關之間要有很好的電隔離，對于一般的電子開關來說是很難做到的，但用光電耦合器卻很容易實現。對于開關電路，除了要求光耦有好的隔離性能外，開關時間也非常重要。

　　(3) 在觸發電路上的應用
　　將光電耦合器用于雙穩態輸出電路，由于可以把發光二極管分別串入兩管發射極回路，可有效地解決輸出與負載隔離地問題。由于溫度對于光耦的暗電流及LED的穩定性均有影響，所以要十分注意此類電路的使用環境。

　　(4) 在脈沖放大電路中的應用
　　光電耦合器應用于數字電路，可以將脈沖信號進行放大。

　　(5) 在線性電路上的應用
　　線性光電耦合器應用于線性電路中，具有較高地線性度以及優良的電隔離性能。這類電路一般用于模擬信號的傳輸，如開關電源電路中。

?

(6) 其它特殊場合的應用
　　光電耦合器還可應用于高壓控制，取代變壓器，代替觸點繼電器以及用于a/d電路等多種場合。還可用于工業控制，以弱信號驅動大功率設備等。

?

下面舉例說明。如下圖：?jiǎn)纹瑱C(jī)與RS485通訊口之間的采用光耦隔離，從而使單片機免受外界信號的干擾及突波的沖擊。

?

?

因通常RS485接口與單片機之間的通訊為數字信號，對線性度要求不是很高，但通信的波特率都比較高，如果光耦傳輸波形上升/下降速度過慢，則會成為整個通信系統的瓶頸。所以此處應選取高速光耦。而且與光耦匹配的電阻的阻值也需要最優化。例如：電阻R2、R3如果選取得較大，將會使光耦的發光管由截止進入飽和變得較慢；如果選取得過小，退出飽和也會很慢，所以這兩只電阻的數值要精心選取，通常可以由實驗來定。

?

選型要點：1，CTR及線性度；2，隔離特性；3，上升/下降速度；4，隔離電容；5，驅動能力；6，輸入電流。

?
