逆導晶閘管(RCT)

逆導晶閘管RCT(Reverse-Conducting Thyristir)亦稱反向?qū)ňчl管。其特點是在晶閘管的陽極與陰極之間反向并聯一只二極管，使陽極與陰極的發射結均呈短路狀態。由于這種特殊電路結構，使之具有耐高壓、耐高溫、關斷時間短、通態電壓低等優良性能。例如，逆導晶閘管的關斷時間僅幾微秒，工作頻率達幾十千赫，優于快速晶閘管（FSCR）。該器件適用于開關電源、UPS不間斷電源中，一只RCT即可代替晶閘管和續流二極管各一只，不僅使用方便，而且能簡化電路設計。

逆導晶閘管的符號、等效電路如圖1(a)、(b)所示。其伏安特性見圖2。由圖顯見，逆導晶閘管的伏安特性具有不對稱性，正向特性與普通晶閘管SCR相同，而反向特性與硅整流管的正向特性相同（僅坐標位置不同）。

逆導晶閘管的典型產品有美國無線電公司（RCA）生產的S3900MF，其外形見圖1(c)。它采用TO-220封裝，三個引出端分別是門極G、陽極A、陰極K。S3900MF的主要參數如下：

斷態重復峰值電壓VDRM：＞750V

通態平均電流IT（AV）：5A

最大通態電壓VT：3V（IT=30A）

最大反向?qū)妷篤TR：＜0.8V

最大門極觸發電壓VGT:4V

最大門極觸發電流IGT:40mA

關斷時間toff:2.4μs

通態電壓臨界上升率du/dt:120V/μs

通態浪涌電流ITSM:80A

利用萬用表和兆歐表可以檢查逆導晶閘管的好壞。測試內容主要分三項：

1．檢查逆導性

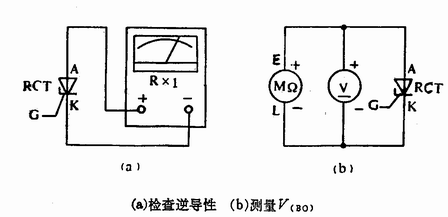

選擇萬用表R×1檔，黑表筆接K極，紅表筆接A極（參見圖3(a)），電阻值應為5～10Ω。若阻值為零，證明內部二極管短路；電阻為無窮大，說明二極管開路。

2．測量正向直流轉折電壓V（BO）

按照圖接好電路，再按額定轉速搖兆歐表，使RCT正向擊穿，由直流電壓表上讀出V（BO）值。

3．檢查觸發能力

實例：使用500型萬用表和ZC25-3型兆歐表測量一只S3900MF型逆導晶閘管。依次選擇R×1k、R×100、R×10和R×1檔測量A-K極間反向電阻，同時用讀取電壓法求出出內部二極管的反向?qū)妷篤TR（實際是二極管正向電壓VF）。再用兆歐表和萬用表500VDC檔測得V（BO）值。全部數據整理成表1。由此證明被測RCT質量良好。

注意事項：

（1）S3900MF的VTR＜0.8V，宜選R×1檔測量。

（2）若再用讀取電流法求出ITR值，還可以繪制反向伏安特性。
