?單向可控硅原理

　 可控硅是P1N1P2N2四層三端結構元件，共有三個PN結，分析原理時，可以把它看作由一個PNP管和一個NPN管所組成

　 當陽極A加上正向電壓時，BG1和BG2管均處于放大狀態。此時，如果從控制極G輸入一個正向觸發信號，BG2便有基流ib2流過，經BG2放大，其集電極電流ic2=β2ib2。因為BG2的集電極直接與BG1的基極相連，所以ib1=ic2。此時，電流ic2再經BG1放大，于是BG1的集電極電流ic1=β1ib1=β1β2ib2。這個電流又流回到BG2的基極，表成正反饋，使ib2不斷增大，如此正向饋循環的結果，兩個管子的電流劇增，可控硅使飽和導通。

　由于BG1和BG2所構成的正反饋作用，所以一旦可控硅導通后，即使控制極G的電流消失了，可控硅仍然能夠維持導通狀態，由于觸發信號只起觸發作用，沒有關斷功能，所以這種可控硅是不可關斷的。

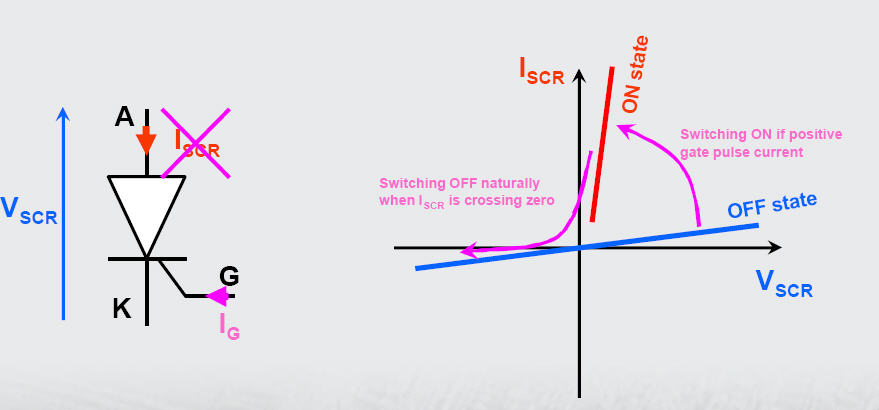

　 由于可控硅只有導通和關斷兩種工作狀態，所以它具有開關特性，這種特性需要一定的條件才能轉化
一、單向可控硅工作原理

可控硅導通條件：一是可控硅陽極與陰極間必須加正向電壓，二是控制極也要加正向電壓。以上兩個條件必須同時具備，可控硅才會處于導通狀態。另外，可控硅一旦導通后，即使降低控制極電壓或去掉控制極電壓，可控硅仍然導通。

可控硅關斷條件：降低或去掉加在可控硅陽極至陰極之間的正向電壓，使陽極電流小于最小維持電流以下。

二、單向可控硅的引腳區分

對可控硅的引腳區分，有的可從外形封裝加以判別，如外殼就為陽極，陰極引線比控制極引線長。從外形無法判斷的可控硅，可用萬用表R×100或R×1K擋，測量可控硅任意兩管腳間的正反向電阻，當萬用表指示低阻值（幾百歐至幾千歐的范圍）時，黑表筆所接的是控制極G，紅表筆所接的是陰極C，余下的一只管腳為陽極A。

三、單向可控硅的性能檢測

可控硅質量好壞的判別可以從四個方面進行。第一是三個PN結應完好；第二是當陰極與陽極間電壓反向連接時能夠阻斷，不導通；第三是當控制極開路時，陽極與陰極間的電壓正向連接時也不導通；第四是給控制極加上正向電流，給陰極與陽極加正向電壓時，可控硅應當導通，把控制極電流去掉，仍處于導通狀態。

??? 用萬用表的歐姆擋測量可控硅的極間電阻，就可對前三個方面的好壞進行判斷。具體方法是：用R×1k或R×10k擋測陰極與陽極之間的正反向電阻（控制極不接電壓），此兩個阻值均應很大。電阻值越大，表明正反向漏電電流愈小。如果測得的阻值很低，或近于無窮大，說明可控硅已經擊穿短路或已經開路，此可控硅不能使用了。

?? 用R×1k或R×10k擋測陽極與控制極之間的電阻，正反向測量阻值均應幾百千歐以上,若電阻值很?#8221;礱骺煽毓杌鞔┒搪貳?/FONT>

??? 用R×1k或R×100擋，測控制極和陰極之間的PN結的正反向電阻在幾千歐左右，如出現正向阻值接近于零值或為無窮大，表明控制極與陰極之間的PN結已經損壞。反向阻值應很大，但不能為無窮大。正常情況是反向阻值明顯大于正向阻值。

??? 萬用表選電阻R×1擋，將黑表筆接陽極，紅表筆仍接陰極，此時萬用表指針應不動。紅表筆接陰極不動，黑表筆在不脫開陽極的同時用表筆尖去瞬間短接控制極，此時萬用表電阻擋指針應向右偏轉，阻值讀數為10歐姆左右。如陽極接黑表筆，陰極接紅表筆時，萬用表指針發生偏轉，說明該單向可控硅已擊穿損壞。
