共集電極放大器,共集電極放大器是什么意思

共集電極放大電路是三種晶體管放大電路中一種.它的輸入信號與輸出信號的公共端是三極管的集電極。又由于輸出信號是從發射極引出的，因此這種電路也稱為射極輸出器、電壓跟隨器。

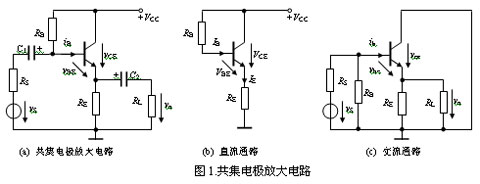

圖1所示的是阻容耦合共集電極放大電路。由圖可見，放大電路的交流信號由晶體管的發射極經耦合電容C2輸出，故名射極輸出器。

圖1射極輸出器的交流通路可見，集電極是輸入回路和輸出回路的公共端。 輸入回路為基極到集電極的回路，輸出回路為發射極到集電極的回路。所以，射極輸出器從電路連接特點而言，為共集電極放大電路。

射極輸出器與共射放大電路相比，有著明顯的特點.

共集電極放大電路的特點:

1.射極輸出器的電壓放大倍數恒小于1，但接近于1. 輸出電壓緊緊跟隨輸入電壓的變化而變化。因此，射極輸出器也稱為電壓跟隨器。盡管射極輸出器無電壓放大作用，但射極電流Ie是基極Ib的（1+β）倍，輸出功率也近似是輸入功率的（1+β）倍，所以射極輸出器具有一定的電流放大作用和功率放大作用。

2. 射極輸出器的輸入電阻比共射放大電路的輸入電阻要高。射極輸出器的輸入電阻高達幾十千歐到幾百千歐。

3. 射極輸出器的輸出電阻與共射放大電路相比是較低的，一般在幾歐到幾十歐。

綜上所述，射極輸出器具有電壓放大倍數恒小于1，接近于1，輸入、輸出電壓同相，輸入電阻高，輸出電阻低的特點；尤其是輸入電阻高，輸出電阻低的特點，使射極輸出器獲得了廣泛的應用。常用于多級放大電路的輸入級、輸出級或緩沖級。

下表是晶體管三種基本放大器的性能比較.
