雙穩態器件有兩類：一類是觸發器，一類是鎖存器。鎖存器是觸發器的原始形式。基本鎖存器由一對互耦的邏輯門組成【圖4.2.1（b）（c）, 圖4.2.2（a）（b）】。
圖4.2.1 用或非門組成的基本RS觸發器
(b)電路結構 （c）圖形符號
圖4.2.2 用與非門組成的基本RS觸發器
（a）電路結構 （b）圖形符號
在基本鎖存器【圖4.2.4（a）（b）】基礎上可以形成具有一定抗干擾能力的脈沖選通鎖存器。
??

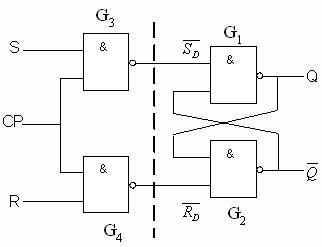

圖4.2.4 同步RS觸發器
（a）電路結構 （b）圖形符號
將兩個脈沖選通鎖存器級聯起來可以形成抗干擾能力更強的主從觸發器【圖4.2.8（a）（b）】。
(a)
b)

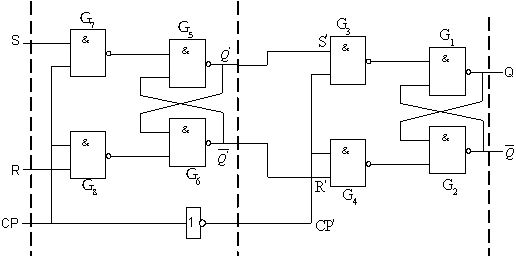

圖4.2.8 主從結構RS觸發器
（a）電路結構 （b）圖形符號
邊沿觸發器也是在脈沖選通鎖存器【圖4.2.6（a）（b）】的基礎上形成的。由于構思巧妙，在門電路數量與主從觸發器相差無幾的情況下，邊沿觸發器具備了無可比擬的抗干擾能力。

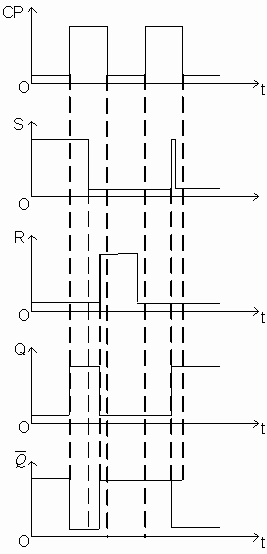

圖4.2.6 例4.2.2的電壓波形圖
觸發器按邏輯功能分，有RS【圖4.3.1】、JK【圖4.3.2】、T【圖4.3.3】、D【圖4.3.4】等若干種。
圖4.3.1 RS觸發器的狀態轉換圖
圖4.3.2 JK觸發器的狀態轉換圖
圖4.3.3 T觸發器的狀態轉換圖和邏輯符號
圖4.3.4 D觸發器的狀態轉換圖
這幾種觸發器都有集成電路產品。其中應用最廣泛的當數JK觸發器和D觸發器。不過，深刻理解RS觸發器對全面掌握觸發器的工作方式或動作特點是至關重要的。事實上，JK觸發器和D觸發器是RS觸發器的改進型，其中JK觸發器保留了兩個數據輸入端，而D觸發器只保留了一個數據輸入端。T觸發器則是一種簡化了的JK觸發器。
