正弦波振蕩器：一種不需外加信號作用，能夠輸出不同頻率正弦信號的自激振蕩電路。

自激振蕩的工作原理

LC回路中的自由振蕩

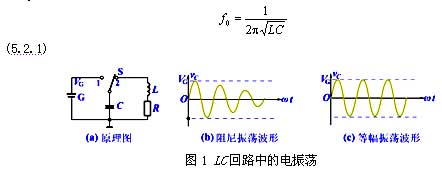

如下圖1所示。

自由振蕩——電容通過電感充放電，電路進行電能和磁能的轉換過程。

阻尼振蕩——因損耗等效電阻R將電能轉換成熱能而消耗的減幅振蕩。圖1 (b)所示。

等幅振蕩——利用電源對電容充電，補充電容對電感放電的振蕩過程，圖1 (c)所示。這種等幅正弦波振蕩的頻率稱為LC回路的固有頻率，即

一、自激振蕩的條件

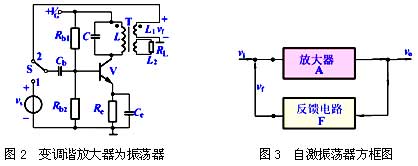

振蕩電路如圖2所示。

振蕩條件：相位平衡條件和振幅平衡條件。

1．相位平衡條件

反饋信號的相位與輸入信號相位相同，即為正反饋，相位差是180??的偶數倍，即φ=2nπ? 其中，φ為vf與vi的相位差，n是整數。vi、vo、vf的相互關系參見圖3。

2.振幅平衡條件

反饋信號幅度與原輸入信號幅度相等。即AVF=1 ? ?

三、自激振蕩建立過程

自激振蕩器：在圖2中，去掉信號源，把開關S和點“2”相連所組成的電路。

自激振蕩建立過程：電路接通電源瞬間，輸入端產生瞬間擾動信號vi，振蕩管V產生集電極電流iC，因iC具有跳變性，它包含著豐富的交流諧波。經LC并聯電路選出頻率為f0的信號，由輸出端輸出vo，同時通過反饋電路回送到輸入端，經過放大、選頻、正反饋、再放大不斷地循環過程，將振蕩由弱到強的建立起來。當信號幅度進入管子非線性區域后，放大器的放大倍數降低到AVF=1時，振幅不再增加，自動維持等幅振蕩。如圖4所示。

?
