衰減器，英文名稱為attenuator，廣泛應用于各電子設備中，衰減器的官方定義為“在指定的頻率范圍內，一種用以引入一預定衰減的電路”，一般以所引入衰減的分貝數及其特性阻抗的歐姆數進行標明。衰減器主要可分為無源衰減器和有源衰減器兩種，其中，無源衰減器又可分為固定衰減器和可調衰減器，而有源衰減器一般與熱敏元件配合使用，以構成可變衰減器。

衰減器廣泛地應用于電子設備中，它的主要用途是：

（1）調整電路中信號的大小；

（2）在比較法測量電路中，可用來直讀被測網絡的衰減值；

（3）改善阻抗匹配，若某些電路要求有一個比較穩定的負載阻抗時，則可在此電路與實際負載阻抗之間插入一個衰減器，能夠緩沖阻抗的變化。

通常，衰減器接于信號源和負載之間，衰減器是由電阻元件組成的四端網絡，它的特性阻抗、衰減都是與頻率無關的常數，相移等于零。

?

衰減器原理及其設計----衰減器原理

衰減器由電位器組成在調試中及電平調整中使用。要求衰減器的輸入、輸出阻抗應和接口端匹配，有線電視系統里都應為75歐。衰減器的頻率特性要滿足系統的頻率范圍要求，在頻率范圍內衰減器的衰減量應和頻率無關。因此，常用電阻元件組成。頻率范圍不同，衰減器的形式也不同。

衰減器原理及其設計----固定衰減器的設計

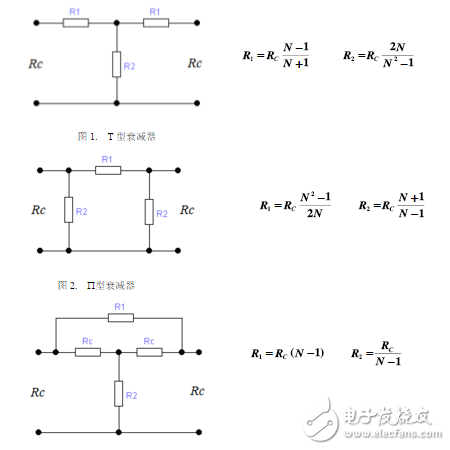

常用的固定衰減器有對稱型的T型、型、橋T型和倒L型（不對稱型）等幾種結構，其電路形式和計算公式如下

式中，Rc為二端口網絡的特性阻抗（對稱時），即輸入輸出阻抗，Rc1和Rc2兩側特性阻抗，分別為非對稱衰減器的輸入輸出阻抗；2010AN，為輸入電壓與輸出電壓之比，A為衰減的分貝數。

電壓比分貝：dB=20lg（Uo/Ui）

以上衰減器中，T型、型、橋T型屬于對稱衰減器，主要用于衰減。而倒L型屬于不對稱衰減器，主要用于阻抗匹配。

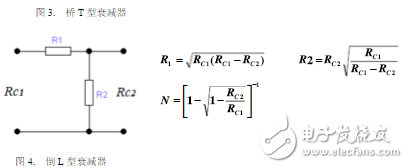

倒L型不對稱衰減器構成阻抗匹配器，與對稱衰減器所不同的是，不能指定衰減量，其輸入輸出阻抗確定后，其衰減量也就確定了。其衰減值見下表。

值得注意的是，橋T型衰減器中，有兩個電阻的值即為特性阻抗（輸入輸出電阻），且計算公式簡潔，用于組成可調衰減器非常方便
