二極管限幅器,二極管限幅器是什么意思
圖1所示的限幅電路中，因二極管是串在輸入、輸出之間，故稱它為串聯限幅電路。圖中，若二極管具有理想的開關特性，那么，當uｉ低于E時，D不導通，uO＝E；當uｉ高于E以后，D導通，uO＝uｉ。該限幅器的限幅特性如圖2所示，當輸入振幅大于E的正弦波時，輸出電壓波形見圖3。可見，該電路將輸出信號的下限電平限定在某一固定值E上，所以稱這種限幅器為下限幅器。如將圖中二極管極性對調，則得到將輸出信號上限電平限定在某一數值上的上限幅器。

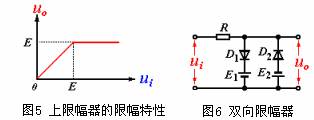

如將二極管和負載并聯，則組成并聯限幅器，見圖4。圖中，當uｉ高于E時，D導通，uOs＝E；當uｉ低于E時，D截止，uO＝uｉ。它的限幅特性如圖5所示。顯然，這是一個上限幅器。
將上、下限幅器組合在一起，就組成了如圖6所示的雙向限幅電路，它的限幅特性如圖7所示。當輸入一個振幅較大的正弦信號時，輸出波形見圖8。
