筆記本電池的內部結構和電池DIY

　　筆記本電腦電池一般是由外殼、電池組、充放電控制和保護電路（防止過度充電和過度放電）等組成。

筆記本電腦電池的內部結構

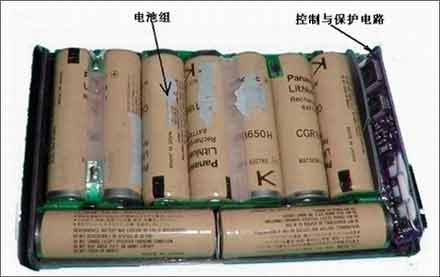

　　先講一下構成筆記本電腦電池的核心部件電池組。一般筆記本電池使用的是10.8V或11.1V，而單個電池無法滿足要求因此筆記本電腦電池都是采用多個單體電池串聯和并聯組成的電池組（如圖就是使用兩組3個串聯后并聯而組成的電池組）。至于大家常常在電池的外殼看到的3300mAh、4400mAh等指的是電池的容量，它是指示該電流對電池進行放電時可使用一小時，例如：4400mAh的鋰電池可以以4400mA的電流放電一小時。所以該數值越大越好證明它能工作的時間越長。

　　充放電控制和保護電路顧名思義是負責電池的充放電控制和保護的，它工作的原理是這樣的，因為鋰電池在充電過程中到很接近充滿時電壓會略微下降一點，所以控制電路檢測到這種情況時就認為電池已經充滿了，保護電路也工作切斷電源以防止過充；放電時電池的電壓是基本穩定不變的，只有在電池所剩的電力很少時才會突然下降，當控制電路檢測到這種情況就認為電池的電力用完了并通知保護電路切斷電源防止因過度放電使電池壽命縮短。

?　　由于現在的筆記本電池價格一般不便宜在600～2000元之間，價格可謂高居不下，令不少經常要使用電池的筆記本用戶頭痛不已。其實一塊電池的壽命結束并不代表電池完全沒用，因為一般只是其內部的電池組老化或失效而造成的，而電路部分一般是完好的所以只要你肯發揮一下DIY的精神你就可以節省不少銀子。自己更換電池組時一定要要有一點物理知識和膽大心細，就是說要敢動手拆開電池，動手時又要小心不要搞壞電路部分不然你不想買新的都不行了。其實這也是十分簡單的，在拆開電池的外殼后你可以看到內部的電池組和電路，這時你仔細觀察一下你的電池組的串、并聯方式（什么？你不知道怎么看。）和所使用的電池類型、型號和個數，了解這些后就要去電器市場買回電池組所需的電池單體了，一個鋰電池單體一般在20～35元左右。在買電池單體要注意的是一定要買同品牌、同型號、同批次的產品，因為實驗表明多個電池串、并聯使用時由于電池單體的細微差異會使某個電池單體提前失效進而影響整個電池組的工作，所以一定要注意。電池買回后當然就是要把舊的電池從電池組中逐個用電烙鐵焊下來，然后把新的按原樣焊回去，不過要提醒一下的是電烙鐵的溫度要較高，以便焊接過程可以用很短的時間和電池接觸，不然會因溫度過高而使電池壽命縮短和性能下降。最后把外殼用502之類的膠水封好，裝回筆記本上測試一下如果沒問題，那恭喜你大功告成了！
