如何配置RAID磁盤陣列
如何配置RAID磁盤陣列
注意：請預先備份您服務器上的數據，配置磁盤陣列的過程將會刪除您的硬盤上的所有數據！
一、 為什么要創建邏輯磁盤？
當硬盤連接到陣列卡（RAID）上時，操作系統將不能直接看到物理的硬盤，因此需要創建成一個一個的被設置為RAID0,1和5等的邏輯磁盤（也叫容器），這樣系統才能夠正確識別它。
邏輯磁盤（Logic Drive）、容器(Container)或虛擬磁盤(Virtual Drive)均表示一個意思，他們只是不同陣列卡產商的不同叫法。
二、 創建邏輯磁盤的方式
使用陣列卡本身的配置工具，即陣列卡的BIOS。（一般用于重裝系統或沒有安裝操作系統的情況下去創建容器（Adaptec陣列卡）/邏輯驅動器（AMI/LSI陣列卡）。
使用第三方提供的配置工具軟件去實現對陣列卡的管理。如Dell Array Manager。（這些軟件用于服務器上已經安裝有操作系統）
三、 正確識別您的陣列卡的型號
識別您的磁盤陣列控制器（磁盤陣列控制器為可選項, 如果沒有購買磁盤陣列控制器的話以該步驟可以省去）

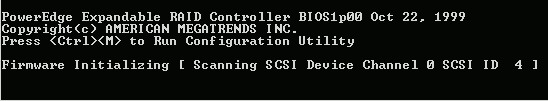

如果您有一塊 AMI/LSI磁盤陣列控制器(PERC2/SC,PERC2/DC,PERC3/SC,PERC3/DC, PERC4/DI, PERC4/DC), 在系統開機自檢的時候您將看到以下信息:
Dell PowerEdge Expandable RAID Controller BIOS X.XX Jun 26.2001 Copyright (C) AMERICAN MEGATRENDS INC.
Press CTRL＋M to Run Configuration Utility or Press CTRL＋H for WebBios
或者
PowerEdge Expandable RAID Controller BIOS X.XX Feb 03,2003 Copyright (C) LSI Logic Corp.
Press CTRL＋M to Run Configuration Utility or Press CTRL＋H for WebBios
此款陣列卡的配置方法請參考如下：
在AIM/LSI磁盤陣列控制器上創建Logical Drive (邏輯磁盤)
--- PERC2/SC,PERC2/DC,PERC3/SC,PERC3/DC,PERC3/DCL
--- PERC4 DI/DC (略有不同，請仔細閱讀下列文檔)
*注意：請預先備份您服務器上的數據，配置磁盤陣列的過程將會刪除您的硬盤上的所有數據!
1) 在自檢過程中，當提示按< Control>< M> 鍵，按下并進入RAID的配置界面。

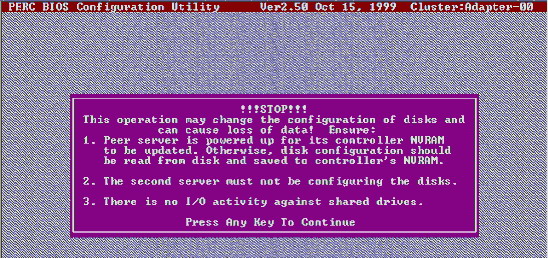

2) 如果服務器在Cluster 模式下，下列信息將會顯示"按任意鍵繼續"。

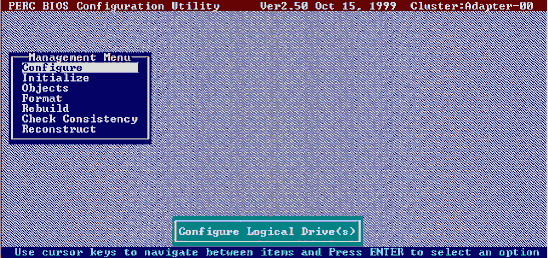

3) 選中 Configure，并按回車。

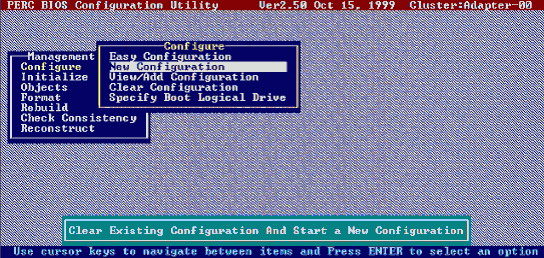

4) 如果需要重新配置一個RAID，請選中 New Configuration， 并按回車。
如果已經存在一個可以使用的邏輯磁盤，請選中 View/Add Configuration，并按回車。
本文，我們將會選擇 "New Configuration"為例(注意: 選擇New Configuration將刪去原有磁盤陣列上的配置信息)

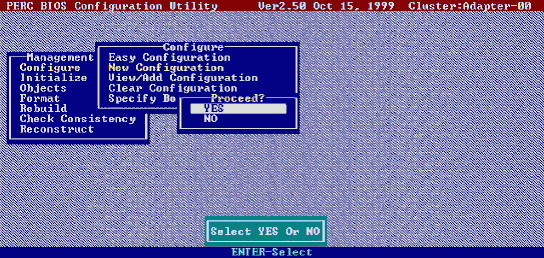

5) 選中 YES ，并按回車。
7) 如果只創建一個邏輯磁盤，則進入步驟8；

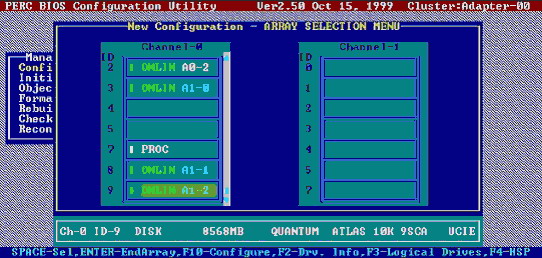

7-1) 按空格鍵選中第二個邏輯磁盤里的硬盤。
7-2) 當該邏輯磁盤里最后一個硬盤被選中后，按回車鍵。
7-3) 當需要配置更多的邏輯磁盤，重復7.1和7.2步驟直到所有邏輯磁盤被創建。
8) 按F10進行邏輯磁盤的配置。
當您的陣列卡的類型是PERC4 DI/DC，將顯示下列信息，否則請直接到步驟11。

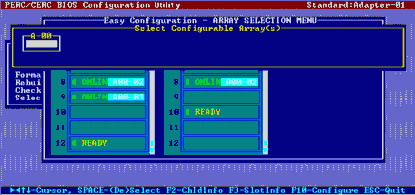

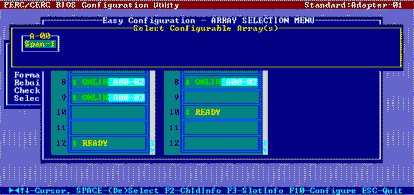

跨接信息，例如Span-1（跨接-1），出現在陣列框內。 可以創建多個陣列，然后選擇將其跨接。

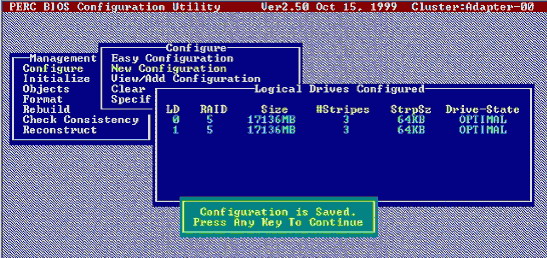

13) 按ESC鍵退回，選中 YES ，并按回車。
15) 初始化邏輯磁盤(Logical driver)(剛創建的邏輯磁盤需要經過初始化,才能使用)

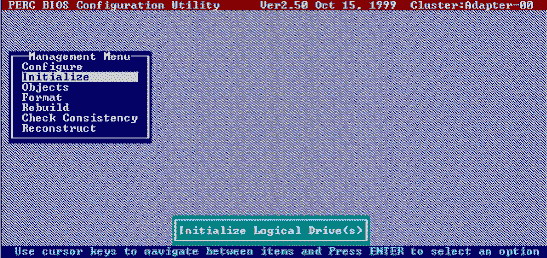

按ESC 鍵退回主菜單，選中 Initialize ，并按回車。

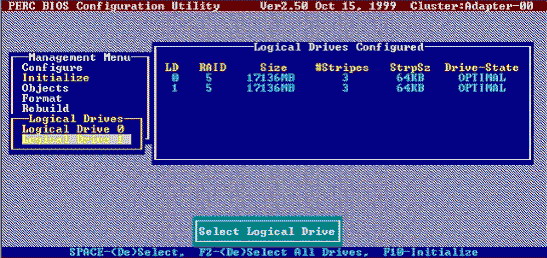

16) 選中需要初始化的邏輯磁盤，并按空格鍵接受。

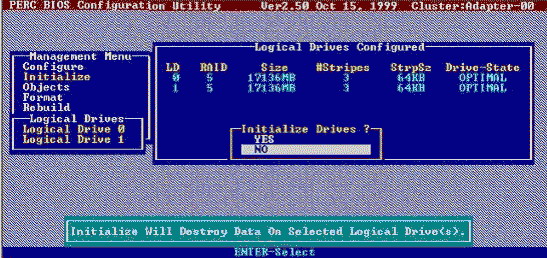

17) 選中 YES ，并按回車。
18) 按任意鍵繼續，并重啟系統，RAID配置完成。
