集線器的發展產生了一種叫非管理型交換機的設備。它能實現消息從一個端口到另一個端口的路由功能，相對集線器更加智能化。非管理型交換機能自動探測每臺網絡設備的網絡速度。另外，它具有一種稱為“MAC地址表”的功能，能識別和記憶網絡中的設備。換言之，如果端口2收到一條帶有特定識別碼的消息，此后交換機就會將所有具有那種特定識別碼的消息發送到端口2。這種智能避免了消息沖突，提高了傳輸性能，相對集線器是一次巨大的改進。然而，非管理型交換機不能實現任何形式的通信檢測和冗余配置功能。

　　管理型交換機

　　以太網連接設備發展的下一代產品是管理型交換機。相對集線器和非管理型交換機，管理型交換機擁有更多更復雜的功能，價格也高出許多——通常是一臺非管理型交換機的3～4倍。管理型交換機提供了更多的功能，通常可以通過基于網絡的接口實現完全配置。它可以自動與網絡設備交互，用戶也可以手動配置每個端口的網速和流量控制。一些老設備可能無法使用自動交互功能，因此手動配置功能是必不可缺的。

　　絕大多數管理型交換機通常也提供一些高級功能，如用于遠程監視和配置的SNMP(簡單網絡管理協議)，用于診斷的端口映射，用于網絡設備成組的VLAN(虛擬局域網)，用于確保優先級消息通過的優先級排列功能等。利用管理型交換機，可以組建冗余網絡。使用環形拓撲結構，管理型交換機可以組成環形網絡。每臺管理型交換機能自動判斷最優傳輸路徑和備用路徑，當優先路徑中斷時自動阻斷備用路徑。

　　管理型冗余交換機

　　高級的管理型冗余交換機提供了一些特殊的功能，特別是針對有穩定性、安全性方面嚴格要求的冗余系統進行了設計上的優化。構建冗余網絡的主要方式主要有以下幾種，STP、RSTP;環網冗余RapidRing?約癟runking?

　　1.STP及RSTP

　　STP(Spanning Tree Protocol，生成樹算法，IEEE 802.1D)，是一個鏈路層協議，提供路徑冗余和阻止網絡循環發生。它強令備用數據路徑為阻塞(blocked)狀態。如果一條路徑有故障，該拓撲結構能借助激活備用路徑重新配置及鏈路重構。網絡中斷恢復時間為30~60s之間。RSTP(快速生成樹算法，IEEE 802.1w)作為STP的升級，將網絡中斷恢復時間，縮短到1~2s。生成樹算法網絡結構靈活，但也存在恢復速度慢的缺點。

?

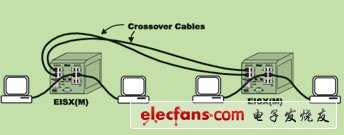

　　圖3：用管理型交換機實現主干連接，網絡中斷恢復時間小于10ms。

　　2.環網冗余RapidRing

　　為了能滿足工業控制網絡實時性強的特點，RapidRing孕育而生。這是在以太網網絡中使用環網提供高速冗余的一種技術。這個技術可以使網絡在中斷后300ms之內自行恢復。并可以通過交換機的出錯繼電連接、狀態顯示燈和SNMP設置等方法來提醒用戶出現的斷網現象。這些都可以幫助診斷環網什么地方出現斷開。

　　RapidRing也支持兩個連接在一起的環網，使網絡拓樸更為靈活多樣。兩個環通過雙通道連接，這些連接可以是冗余的，避免單個線纜出錯帶來的問題。

　　3.主干冗余Trunking

　　將不同交換機的多個端口設置為Trunking主干端口，并建立連接，則這些交換機之間可以形成一個高速的骨干鏈接。不但成倍的提高了骨干鏈接的網絡帶寬，增強了網絡吞吐量，而且還還提供了另外一個功能，即冗余功能。如果網絡中的骨干鏈接產生斷線等問題，那么網絡中的數據會通過剩下的鏈接進行傳遞，保證網絡的通訊正常。Trunking主干網絡采用總線型和星型網絡結構，理論通訊距離可以無限延長。該技術由于采用了硬件偵測及數據平衡的方法，所以使網絡中斷恢復時間達到了新的高度，一般恢復時間在10ms以下。
