各種光纜結構原理分析比較

2010年03月17日 14:51 m.xsypw.cn 作者：佚名用戶評論（0）

關鍵字：光纜(32555)

各種光纜結構原理分析比較

全介質自承式光纜(ADSS)
GYFTCY

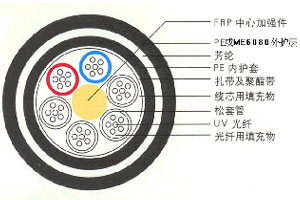

此結構光纜是由6根松套管(或部分填充繩）繞中心非金屬加強構件(FRP)絞合成圓整的纜芯,纜芯外擠上PE內護套后再饒絞一定數量起增強作用的芳綸(Kevlar),最后擠上PE外護層.松套管是由溫度特性好的材料擠成，管中放入具有合適余長的多根（2-8芯）單模或多模光纖，并充滿防潮光纖用油膏，纜芯所有縫隙均填充有阻水化合物。

光纜主要機械特性及使用方式：

序號	光纜外徑	光纜重量(kg/km)	適用溫度
1	機械特性	最大允許拉力（KN）	35
1	機械特性	斷裂強度（KN）	112
3	使用方式		鐵塔懸掛
4	最大跨距		1200
5	運行溫度		-40℃~+70℃
