光中繼器,光中繼器原理是什么?
光中繼器,光中繼器原理是什么?
目前，實用的光纖數字通信系統都是用二進制PCM信號對光源進行直接強度調制的。光發送機輸出的經過強度調制的光脈沖信號通過光纖傳輸到接收端。由于受發送光功率、接收機靈敏度、光纖線路損耗、甚至色散等因素的影響及限制，光端機之間的最大傳輸距離是有限的。
光中繼器的功能是補償光的衰減，對失真的脈沖信號進行整形。當光信號在光纖中傳輸一定距離后，光能衰減，從而使信息傳輸質量下降。為了克服這一特點，在大容量、遠距離光纖通信系統中，每隔一段距離設置一個中繼器，保證光纖高質量遠距離傳輸。這種系統也叫光纖中繼通信。

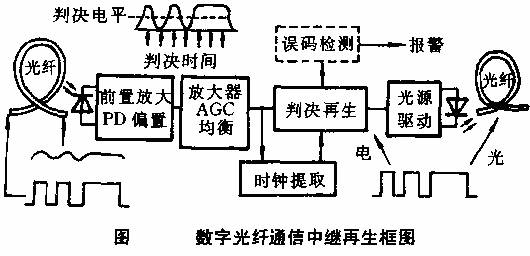

數字光纖通信中繼器由光檢測器與前置放大器、主放大器、判決再生電路、光源與驅動電路等組成，其基本功能是均衡放大、識別再生和再定時。具有這三種功能的中繼器稱為3R中繼器；而僅具有前兩種功能的中繼器稱為2R中繼器。經再生后的輸出脈沖，完全消除了附加的噪聲和畸變，即使在由多個中繼站組成的系統中，噪聲和畸變也不會積累，這就是數字通信作長距離通信時最突出的優點。目前光放大器已趨于成熟，它可作為lR中繼器(僅僅放大)代替3R或2R中繼器，構成全光光纖通信系統，或與3R中繼器構成混合中繼方式，可大大簡化系統的結構，是發展方向。
controlnet總線光纖中繼器(光電轉換器、光纖鏈接模塊）
概述：
? ? Ci-cf110、120系列產品是一款工業級ControlNet數據光端機,速率支持5Mbps，標準BNC接口兼容ControlNet數據接頭。單光口、雙光口鏈網支持,支持ControlNet協議。35mmDIN，DC9-30V電源。
Ci-cf120支持兩路可級聯上下行光纖接口，一路數據接口。
Ci-cf110支持一路光纖接口，一路數據接口。
特點：
1、支持ControlNet工業控制現場總線協議。
2、通信速率5Mbps。
3、光纖最遠通信距離可達60KM。
4、接口采用標準BNC接口，與ControlNet數據接頭兼容，為現場接線提供了方便。
5、電接口具備1500V電壓隔離以及600W浪涌保護功能。
6、采用DC9-30V寬電源輸入，雙電源冗余，DC1000V電源隔離，反接保護，滿足各種苛刻工業現場的需求。
7、提供繼電器輸出光纖鏈路以及電源故障告警。
8、采用標準工業35mm導軌安裝方式。
規格：
電接口：
1、支持ControlNet；
2、兼容ControlNet數據接頭的標準BNC接口；
3、速率：5Mbps；
4、具備1500V電壓隔離以及600W浪涌保護功能；
光纖接口：
1、光纖波長：多模：850nm、1310 nm；
? ?? ?? ? 單模：1310 nm、1550nm；
3、傳輸光纖：多模：50/125、62.5/125、100/140um；
? ?? ?? ? 單模：8.3/125、9/125um、10/125um；
5、傳輸距離：多模2KM；
? ?? ?? ? 單模：10～60KM；
6、光纖接口類型：SC、ST、FC可選；標配：ST接口。
