近年來對GSM通信系統的研究主要集中在GSM無線網絡構建與優化、鏈路干擾分析以及其硬件實現的研究上，這些因素對GSM通信系統的性能影響分析非常重要。本課題重點研究了GSM通信系統的電路實現問題，目的有兩個：其一是為了表明EDA軟件電路仿真能夠快速實現復雜電路的設計;其二是可以基于所建立的系統平臺，分析系統的性能，并進一步研究系統升級時的電路規劃問題。

　　1 基于SystemView的GSM系統電路設計

　　SystemView是美國Elanix公司推出的，基于Windows環境的用于系統仿真分析的可視化軟件工具。它界面友好，使用方便。使用它，用戶可以用圖符(Token)去描述自己的系統，無需與復雜的程序語言打交道，不用寫代碼即可完成各種系統的設計與仿真。

　　使用SystemView進行系統仿真，一般要經過以下幾個步驟：

　　(1)建立系統的數學模型;

　　(2)從各種功能庫中選取、拖動可視化圖符，按設計的系統框圖組建系統;

　　(3)設置、調整參數，實現系統模擬參數設置;

　　(4)設置觀察窗口，分析模擬數據和波形。

　　1.1 GSM系統發射機電路設計

　　GSM系統采用的調制方式為GMSK(高斯濾波最小頻移鍵控)，其歸一化帶寬BbTb=0.3。調制速率為1/T=(1625/6)Kb/s，即近似為270.8 33 Kb/s。GMSK調制是下述兩者之間的折中選擇：相當高的無線頻譜效率(1 b/Hz數量級)和合理的解調復雜性。

　　GMSK信號就是通過在FM調制器前加入高斯低通濾波器(稱為預調制濾波器)而產生的，如圖1所示。

?

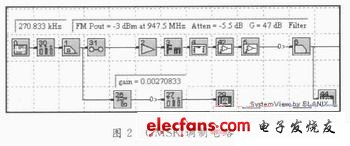

　　利用SystemView軟件設計的GMSK調制電路如圖2所示。

?

　　(1)信號源為270.833 kHz的PN碼發生器(圖符0)，該頻率為GSM系統信道數據的標準傳輸速率，該信號經過采樣(圖符30)以后用來模擬一路GSM基帶信號。

　　(2)圖符1為高斯低通濾波器。

　　(3)調制部分由增益圖符2首先對基帶信號進行放大，然后送入調制器圖符3進行調制，圖符4用于模擬插入損耗。然后經過兩次放大(圖符42和圖符5)和射頻濾波(圖符6)之后完成整個調制過程。
