LAPIS Semiconductor是羅姆集團旗下的公司，它開發出了2.4GHz無線通信模塊“MK72750A-01”，此模塊符合“ZigBee?RF4CE”協議，并且可通過內置的調整好無線特性的天線立即發射電波。另外，此模塊作為無線通信LSI，由于內置了本公司生產的“ML7275”，因此僅此模塊可以實現ML7275著稱的低功耗且符合RF4CE規范的無線遙控器功能。本產品內置調整好無線特性的天線，已取得日本國內電波法認證，所以，無線技術開發經驗較少的客戶也可開始輕松開發。在日本國內，可以立即發射電波進行評價、開發，因而開發周期亦可大大縮短。另外，使用了本公司設計的無線通信LSI，LSI相關事項可提供迅速、精準的技術支持。

　　LAPIS Semiconductor今后也會以無線遙控器市場為主，面向傳感器網絡以及泛在網絡市場，不斷完善近距離無線設備所采用的ZigBee?、IEEE802.15.4注2等無線通信LSI和模塊的產品陣容。

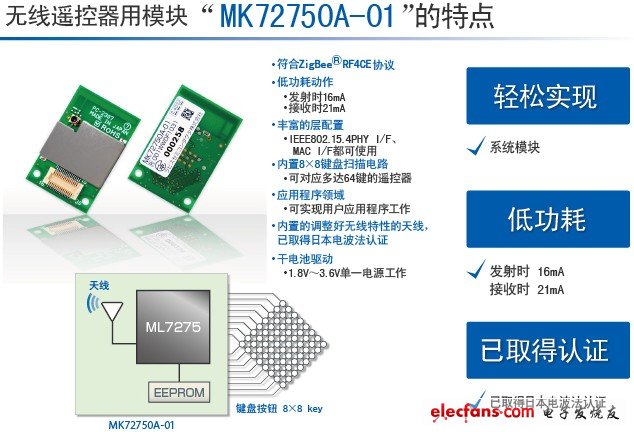

??????【特點】

　　符合無線遙控器協議ZigBee?RF4CE Ver.1.0：符合世界通用的無線遙控器協議，因此可在世界范圍內使用。(在日本國外使用時，需要另行對應各國無線法規。)

　　低功耗：作為符合IEEE802.15.4標準的模塊，實現了業界最小級別的低功耗。　(發射時:16mA; 接收時:21mA; 休眠時:1.0μA)

　　豐富的層配置：接口不僅適用ZigBee?RF4CE，而且適用IEEE802.15.4MAC，IEEE802.15.4PHY的層，因此不僅可用于無線遙控器，還可用于所有近距離無線網絡。

　　8×8鍵盤掃描加速器：內置支持遙控器不可或缺的鍵盤掃描功能的鍵盤掃描加速器。最大可對應64鍵。

　　用戶程序開發：具有最大2Kbyte的用戶程序區。通過從內置E2PROM下載至ML7275上，可使用戶應用程序工作。另外，由于具有片上調試電路，因此與μEASE注3相組合，即可進行輕松應用程序開發。

　　已取得日本電波法認證：已經以內置模式天線模塊形式取得日本電波法認證，因此可以立即發射電波，開始評價、開發。(在日本國外使用時，需要另行對應各國無線法規。)

　　干電池驅動：由于內置了穩壓器，因此單一電源即可動作。電源范圍為1.8V-3.6V，與傳統模塊相比，低電壓側范圍擴大了0.3V，可毫不浪費地使用干電池。

　　【應用領域】

　　無線遙控器

　　照明控制

　　傳感器網絡

　　【銷售計劃】

　　商品名MK72750A-01

　　樣品出貨時間2012年5月

　　樣品價格2000日元(不含稅)

　　評估板(單體)2012年6月

　　預計量產出貨時間2012年8月開始

　　【商品概要/特點】

　　符合ZigBee?RF4CE協議

　　符合IEEE802.15.4 - 2003標準

　　內置IEEE802.15.4 2.4GHz PHY

　　內置IEEE802.15.4 MAC(帶AES)? (具備部分符合IEEE802.15.4-2006標準的功能、AES可單獨工作)

　　內置穩壓器

　　配備同步式通信接口(SCI)、UART(UART與SCI通過模式切換)

　　配備GPIO(16引腳):※鍵盤掃描用

　　具備干擾波檢測功能

　　內置各種定時器(MAC定時器、NWK定時器、間歇計時器)

　　間歇計時器通過外部時鐘(與鍵盤掃描引腳合用)工作

　　具備外部時鐘供給功能:※與鍵盤掃描引腳合用

　　內置隨機數發生器電路

　　電源電壓　Min.1.8V　Typ. 2.7V Max. 3.6V

　　消耗電流(Typ.)

　　休眠時(時鐘停止)1.0μA

　　空閑時(高速/低速)6.0mA/2.0mA

　　發射時16mA

　　接收時21mA(低功耗模式)

　　尺寸　20mm × 31mm × 2.7mm

　　【術語解說】

　　注 1:ZigBee?RF4CE(Radio Frequency for Consumer Electronics)：主要是家電產品中使用的無線控制(網絡層)的標準協議名稱。

　　注 2:IEEE802.15.4：以低功耗為特征的近距離通信用無線網絡標準名稱。被ZigBee?系統的PHY層、MAC層采用。

　　注 3:μEASE：支持與具有片上調試功能的LSI相連接，在片上進行程序調試的小型仿真器。
