PT2262/2272是***普城公司生產的一種CMOS工藝制造的低功耗低價位通用編解碼電路，PT2262/2272最多可有12位（A0-A11）三態地址端管腳（懸空，接高電平，接低電平），任意組合可提供531441地址碼，PT2262最多可有6位（D0-D5）數據端管腳，設定的地址碼和數據碼從17腳串行輸出，可用于無線遙控發射電路。

　　編碼芯片PT2262發出的編碼信號由：地址碼、數據碼、同步碼組成一個完整的碼字，解碼芯片PT2272接收到信號后，其地址碼經過兩次比較核對后，VT腳才輸出高電平，與此同時相應的數據腳也輸出高電平，如果發送端一直按住按鍵，編碼芯片也會連續發射。當發射機沒有按鍵按下時，PT2262不接通電源，其17腳為低電平，所以315MHz的高頻發射電路不工作，當有按鍵按下時，PT2262得電工作，其第17腳輸出經調制的串行數據信號，當17腳為高電平期間315MHz的高頻發射電路起振并發射等幅高頻信號，當17腳為低平期間315MHz的高頻發射電路停止振蕩，所以高頻發射電路完全收控于PT2262的17腳輸出的數字信號，從而對高頻電路完成幅度鍵控（ASK調制）相當于調制度為100％的調幅。

　　PT2262編碼格式

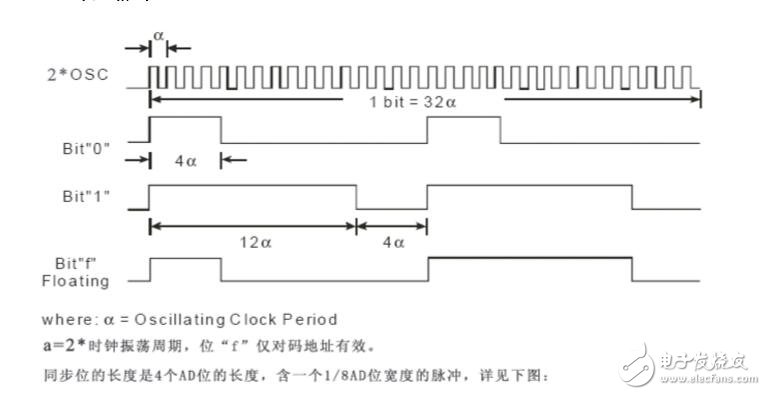

　　地址碼和數據碼都用寬度不同的脈沖來表示，兩個窄脈沖表示“0”；兩個寬脈沖表示“1”；一個窄脈沖和一個寬脈沖表示“F”也就是地址碼的“懸空”。

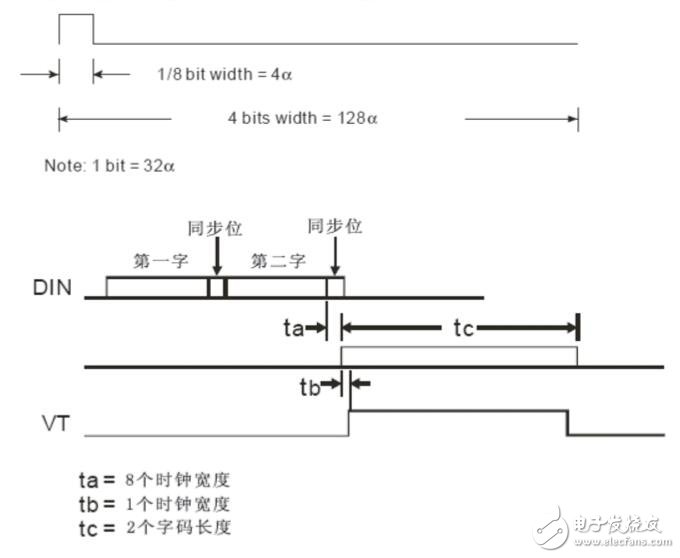

　　每組字碼之間有同步碼隔開，如果用單片機軟件解碼時，程序只要判斷出同步碼，然后對后面的字碼進行脈沖寬度識別即可。一個字碼由12位AD碼（地址碼加數據碼，比如8位地址碼加4位數據碼）組成，每個AD位用兩個脈沖來代表：兩個窄脈沖表示“0”；兩個寬脈沖表示“1”；一個窄脈沖和一個寬脈沖表示“F”也就是地址碼的“懸空”。

　　PT2262每次發射時至少發射4組字碼，PT2272只有在連續三次檢測到相同的地址碼加數據碼才會把數據碼中的“1”驅動相應的數據輸出端為高電平和驅動VT端同步為高電平。

　　因為無線發射的特點，第一組字碼非常容易受零電平干擾，往往會產生誤碼，所以程序可以丟棄處理。

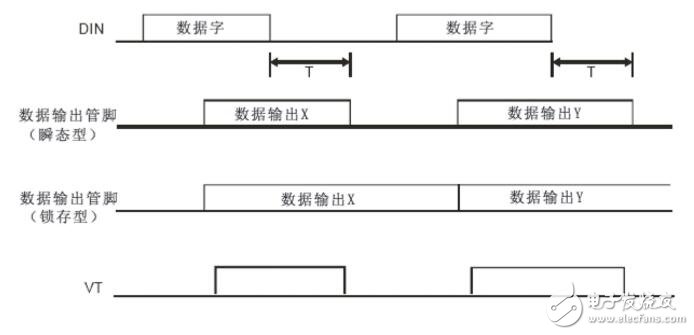

　　PT2272解碼芯片有不同的后綴，表示不同的功能，有L4/M4/L6/M6之分，其中L表示鎖存輸出，數據只要成功接收就能一直保持對應的電平狀態，直到下次遙控數據發生變化時改變。M表示非鎖存輸出，數據腳輸出的電平是瞬時的而且和發射端是否發射相對應，可以用于類似點動的控制。后綴的6和4表示有幾路并行的控制通道，當采用4路并行數據時（PT2272-M4），對應的地址編碼應該是8位，如果采用6路的并行數據時（PT2272-M6），對應的地址編碼應該是6位。

　　PT2262/2272地址碼的設定

　　在通常使用中，一般采用8位地址碼和4位數據碼，這時編碼電路PT2262和解碼PT2272的第1～8腳為地址設定腳，有三種狀態可供選擇：懸空、接正電源、接地三種狀態，3的8次方為6561，所以地址編碼不重復度為6561組，只有發射端PT2262和接收端PT2272的地址編碼完全相同，才能配對使用，例如將發射機的PT2262的第2腳接地第3腳接正電源，其它引腳懸空，那么接收機的PT2272只要第2腳接地第3腳接正電源，其它引腳懸空就能實現配對接收。當兩者地址編碼完全一致時，接收機對應的D1～D4端輸出約4V互鎖高電平控制信號，同時VT端也輸出解碼有效高電平信號。用戶可將這些信號加一級三極管放大，便可驅動繼電器等負載進行遙控操縱。

　　設置地址碼的原則是：同一個系統地址碼必須一致；不同的系統可以依靠不同的地址碼加以區分。至于設置什么樣的地址碼完全隨客戶喜歡。
