⑴ARM處理器系統設計介紹

　　①S304510B概述

　　Samsung公司的S34510B是基于以太網應用系統的高性價比的16/32位RISC微控制器，內含一個由ARM公司設計的16/32位的ARM7TDMIRISC處理器核。ARM7TDMI為低功耗，高性能的16/32位核。

　　除了ARM7TDMI外，該芯片還有一些片內外圍功能模塊，主要為：內部RAM（8Kbyteunifiedcache/SRAM），I2C接口電路（I2Cinterface）、以太網控件器（Ethernetcontroller），HDLC，GDMA、串口（UART），時鐘（Timers）、可編程1/O口（ProgrammableI/Oports）及中斷控件器（Interruptcontroller）等。

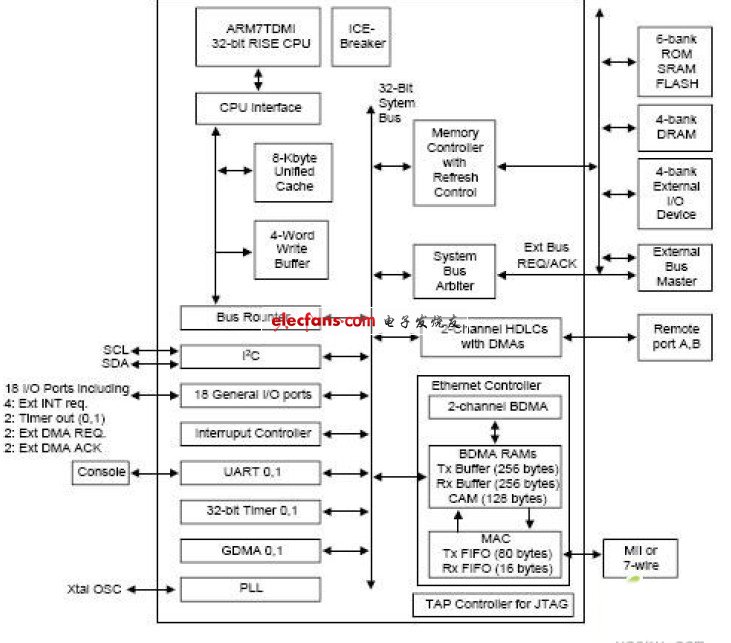

　　S3C4510B結構框圖所示。在實際運行過程中最主要用到的部分為：以太網接口及串口部分，前者用于收發以太包，后者主要作為操作系統調試接口。

　　②ARM處理器系統

　　電源電路和復位電路主要是實現供電和復位功能，電路部分不做詳細講解，有深入研究需要的愛好者可以查看相關的電子相關參考資料進行深入學習。為使文章通俗易懂，以下各電路部分也是做一宏觀介紹，細節部分包括電路布線等不再深入講解。

　　③ARM處理器與Flash存儲器接口電路

　　讀者只要知道這部分的電路連接是為實現能在Flash存儲器編寫程序即可。

　　④ARM處理器與SDRAM接口電路設計介紹

　　與Flash存儲器相比，SDRAM不具有掉電保持數據的特性，但其存儲速度大大高于Flash存儲器，且具有讀/寫屬性。因此SDRAM在系統中主要用于程序的運于空間、數據及堆棧。當系統啟動時，CPU首先從復位地址0x0片讀取啟動代碼，在完成系統的初始化后，程序代碼調入SDRAM中運行，以提高系統的運行速度。

　　SDRAM具有單位空間存儲量大和價格便宜的特點，廣泛用于各種嵌入式系統中。SDRAM的存儲單元可以理解為一個電容，總是傾向于放電，為了避免數據丟失，必須定時刷新（充電）。因此，在系統中使用SDRAM，就要求微處理器有刷新的控制邏輯或者在系統中另外加刷新控制邏輯電路。S3C4510B在片內具有獨立的SDRAM刷新控制邏輯，可以方便的與SDRAM接口。

　　⑤ARM處理器串行接口電路設計介紹

　　幾乎所有的微控件器、PC都提供串行接口，使用美國電子工業協會（EIA）推薦的RS-232-C接口標準，這是一個很常用的串行數據傳輸總線接口標準。早期被用于計算機和終端通過電話線和MODEM進行遠距離的數據傳輸，隨著微型計算機和微控制器的發展，不僅在遠距離，近距離也采用了該通信方式。在近距離的通信中不采用電話線和MODEM，而是直接進行端到端的連接。

　　RS-232-C標準采用的是9芯或是25芯的D型插頭。

　　⑥ARM處理器JTAG接口電路設計介紹

　　JTAG（JointTestActionGroup，聯合測試行動小組）是一種國際標準測試協議，主要用于芯片內部測試及系統進行仿真、調試。JTAG是一種嵌入式調試技術，它在芯片內部封裝了TAP（TestAccessPort，測試訪問接口），通過專用的JTAG測試工具對內部節點進行測試。標準的JTAG接口是四線：TMS、TCK、TDI、TDO，分別為測試模式選擇、測試時鐘、測試數據輸入、測試數據輸出。JTAG測試允許多個器件通過JTAG接口串聯在一起，形成一個JTAG鏈，能實現以各個器件分別測試。JTAG接口還常用于ISP（InSystemProgrammable）功能，如對Flash器件進行編程。

　　⑵以太網交換電路設計介紹

　　以太網交換電路主要是采用五口交換芯片RTL8305SB來實現。RTL8305SB是一個集成了片內存儲器，五個MAC層接口，五個物理層（PHY）接口的l0M/l00M自適應的五口交換芯片，該集成芯片具有低功耗，可靈活配置為五口小型辦公及家用（SOHO）交換機，家用網關，xDSL路由器及其它智能應用。要實現必要的網絡功能，這部分的電路是關鍵中的關鍵。
