一、光纖收發器介紹

　　光纖收發器，是一種將短距離的雙絞線電信號和長距離的光信號進行互換的以太網傳輸媒體轉換單元，在很多地方也被稱之為光電轉換器（Fiber Converter）。產品一般應用在以太網電纜無法覆蓋、必須使用光纖來延長傳輸距離的實際網絡環境中，且通常定位于寬帶城域網的接入層應用；如：監控安全工程的高清視頻圖像傳輸；同時在幫助把光纖最后一公里線路連接到城域網和更外層的網絡上也發揮了巨大的作用。

　　二、光纖收發器作用

　　光纖收發器一般應用在以太網電纜無法覆蓋、必須使用光纖來延長傳輸距離的實際網絡環境中，同時在幫助把光纖最后一公里線路連接到城域網和更外層的網絡上也發揮了巨大的作用。有了光纖收發器，也為需要將系統從銅線升級到光纖，為缺少資金、人力或時間的用戶提供了一種廉價的方案。光纖收發器的作用是，將我們要發送的電信號轉換成光信號，并發送出去，同時，能將接收到的光信號轉換成電信號，輸入到我們的接收端。

　　三、光纖收發器分類

　　1、按性質分

　　從光纖的性質來劃分，可以分為多模光纖收發器和單模光纖收發器。它們兩者的區別在于所傳輸的距離不一樣，多模收發器一般的傳輸距離在2公里到5公里之間，而單模收發器覆蓋的范圍可以從20公里至120公里。

　　2、按收發數據分

　　單纖光纖收發器和雙纖光纖收發器是按所需光纖分類的，單纖光纖收發器是接收發送的數據在一根光纖上傳輸；而雙纖光纖收發器接收發送的數據在一對光纖上傳輸。

　　3、按網管分

　　按網管可以分為網管型光纖收發器和非網管型光纖收發器。

　　4、按管理類型分

　　按管理類型可分為網管型以太網光纖收發器和非網管型以太網光纖收發器，網管型以太網光纖收發器是支持電信級網絡管理，而非網管型以太網光纖收發器是通過硬件撥碼開關設置電口工作模式，即插即用。

　　5、按工作方式分

　　按工作方式來分，全雙工方式是指當數據的發送和接收分流，分別由兩根不同的傳輸線傳送時，通信雙方都能在同一時刻進行發送和接收操作，這樣的傳送方式就是全雙工制。

　　四、光纖收發器工作原理

　　光纖收發器一般應用在以太網電纜無法覆蓋、必須使用光纖來延長傳輸距離的實際網絡環境中，同時在幫助把光纖最后一公里線路連接到城域網和更外層的網絡上也發揮了巨大的作用。有了光纖收發器，也為需要將系統從銅線升級到光纖，為缺少資金、人力或時間的用戶提供了一種廉價的方案。光纖收發器的作用是，將我們要發送的電信號轉換成光信號，并發送出去，同時，能將接收到的光信號轉換成電信號，輸入到我們的接收端。

　　五、光纖收發器應用范圍

　　1、 實現交換機之間的互聯。

　　2、 實現交換機和計算機之間的互聯。

　　3、 實現計算機之間的互聯。

　　4、 傳輸中繼：當實際傳輸距離超過收發器的標稱傳輸距離，特 別是實際傳輸距離超過120Km的時候，在現場條件允許的情況下，采用2臺收發器背對背進行中繼或采用光-光轉換器進行中繼，是一種很經濟有效的解決方案。

　　5、 單多模轉換：當網絡間出現需要單多模光纖連接時，可以用1臺單多模轉換器進行連接，解決了單多模光纖轉換的問題。

　　6、 波分復用傳輸：當長距離光纜資源不足，為了提高光纜的使用率，降低造價，可將收發器和波分復用器配合使用，讓兩路信息在同一對光纖上傳輸。

　　六、光纖收發器使用方法

　　由于我們常使用的網線（雙絞線）的最大傳輸距離有很大的局限性，一般雙絞線的最大傳輸距離為100米。因此，當我們在布置較大的網絡的時候，不得不使用中繼設備。當然， 使用其他的種類的線路來傳輸。光纖就是一種很好的選擇，光纖的傳輸距離很遠，一般來說單模光纖的傳輸距離在10千米以上，而多模光纖的傳輸距離最高也能達到2千米。在使用光纖的時候，我們會經常使用到光纖收發器：

　　要想知道光纖收發器怎么用，就要先知道光纖收發器有什么作用。簡單的來說，光纖收發器的作用就是光信號和電信號之間的相互轉換。從光口輸入光信號，從電口（常見的RJ45水晶頭接口）輸出電信號，反之亦然。其過程大概為：把電信號轉換為光信號，通過光纖傳送出去，在另一端再把光信號轉化為電信號，再接入路由器、交換機等等設備。

　　因此，光纖收發器一般都是成對使用的。比如，運營商（電信、移動、聯通）的機房里面的光纖收發器（可能是其他的設備）和你家的光纖收發器。如果你想用光纖收發器組建自己的局域網，那必須要成對使用。

　　一般光纖收發器和一般的交換機一樣，通了電，插上就能用，不需要做什么配置。光纖插光口，RJ45水晶頭插電口。不過要注意光纖的收發，一根收一根發，不行就相互換一下。

　　七、光纖收發器接線圖

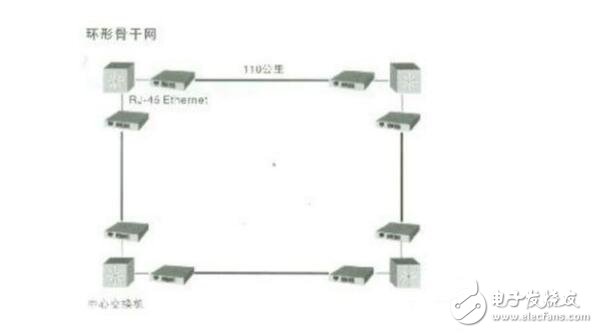

　　1、環形骨干網

　　環形骨干網是利用SPANNING TREE特性構建城域范圍內的骨干，這種結構可以變形為網狀結構，適合于城域網上高密度的中心小區，形成容錯的核心骨干網絡。環形骨干網對IEEE.1Q及ISL網絡特性的支持，可以保證兼容于絕大多數主流的骨干網絡，如跨交換機的VLAN、TRUNK等功能。環形骨干網可為金融、政府、教育等行業組建寬帶虛擬專網。

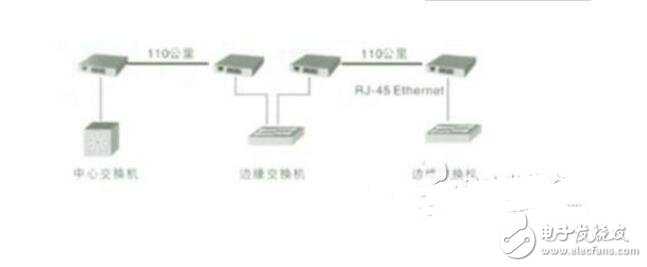

　　2、鏈形骨干網

　　鏈形骨干網利用鏈形的聯接可以節省大量的骨干光線數量，適合于在城市的邊緣及所屬郊縣地區構造高帶寬低價位的骨干網絡，該模式同時可用于高速公路、輸油、輸電線路等環境。鏈形骨干網對IEEE802.1Q及ISL網絡特性的支持，可以保證兼容于絕大多數的骨干網絡，可為金融、政府、教育等行業組建寬帶虛擬專網。鏈形骨干網是可以提供圖像、語音、數據及實時監控綜合傳輸的多媒體網絡。

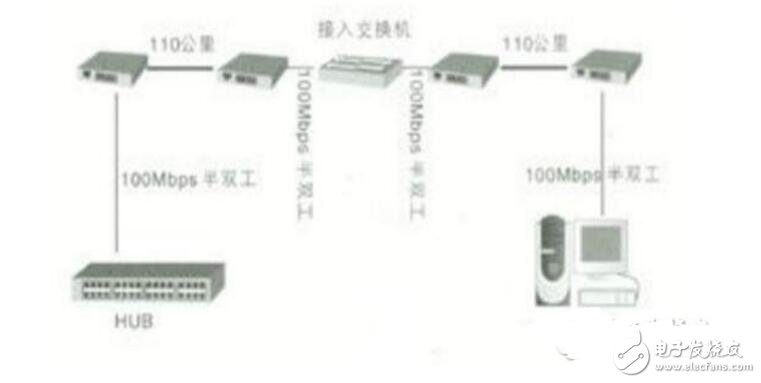

　　3、用戶接入系統

　　用戶接入系統利用10Mbps/100Mbps自適應及10Mbps/100Mbps自動轉換功能，可以聯接任意的用戶端設備，無需準備多種光纖收發器，可為網絡提供平滑的升級方案。同時利用半雙工/全雙工自適應及半雙工/全雙工自動轉換功能，可以在用戶端配置廉價的半雙工HUB，幾十倍的降低用戶端的組網成本，提高網絡運營商的競爭力。同時，設備內置的交換核心提高接入設備的傳輸效率，減少網絡廣播、控制流量、檢測傳輸故障。
