無線通信的軟基站技術詳解
短短的十余年內,移動通訊發展出2G/3G/4G三代制式及10余種標準體制。同時,多種制式的網絡將長期共存。長期以來,各設備商都采用一種制式對應一種基站的設計模式,導致運營商投資巨大、運維困難。例如,僅中國移動基站建設一項投資規模即達數千億元。
運營商需要基站同時支持2G/3G并后續向4G平滑升級來保護設備投資,并需要各種制式的基站表現為一個網絡以降低總體運營成本。當今移動通信市場競爭日趨激烈,實現高性能的多模軟基站對在全球市場競爭中脫穎而出具有決定性的意義;但由于各制式間相差巨大,它的實現面臨大量實現難題而一直停留在紙面。中興通訊通過多年的研究與開發,全球首家推出了多模軟基站,并通過大量的創新技術,在無線整體性能上實現了業界領先。文章將對軟基站,主要是基帶單元的架構與實現進行介紹。
1 業界的努力
移動網絡正加快向ALL IP的演進,第三代合作伙伴計劃(3GPP)、3GPP2、電氣和電子工程師協會(IEEE) 等國際標準組織相繼提出了基于ALL IP的網絡架構。NodeB在4G的演進中,架構演變?yōu)楸馄交辉儆袀鹘y(tǒng)的接入側的協議匯聚終結點,轉而接入開放的傳輸網絡。隨著多制式共存、網絡融合的發展,在無線網絡控制器/基站控制器(RNC/BSC)出現了Iur-g接口定義[1-2] ,NodeB和RNC之間、NodeB內部通訊也都走向了標準化和開放化。Abis接口、Iub接口和基帶射頻接口也從各個廠家的私有定義,逐步轉變到開放標準。
無線接入側的IP化、IT化也已形成一種趨勢。IT業界的思想和技術在通訊設備上大量應用,如分布式數據庫、點對點(P2P)技術、虛擬化、云計算等。這些技術以往主要針對大型服務器或互聯網絡的數據存儲、交互、處理,使網絡負載更均衡。
開放式基站架構聯盟(OBSAI) [3]由多個廠商共同構建,目標是搭建一個開放的基站架構。OBSAI架構基本上能夠描述基站架構的一般形態,但是從實現角度看,其結構不夠小型化、架構不夠緊湊、先進性不足,也沒有被設備商實際采用。OBSAI RP03接口[4](基帶射頻接口)雖然面向各種制式提供了較高的靈活性,并向更高的速率演進,但是因?yàn)槠鋵?shí)現復雜、承載效率較低(有效帶寬只有 84%)、物理實現不夠經濟等原因,只在少量廠家被應用。
微型通信計算架構(MicroTCA)[5-6]是由國際PCI工業計算機制造組織(PICMG)協會制定的開放式計算架構。MicroTCA重點在于實現技術,定義了包括結構尺寸、電源架構、機框管理、交換平面等一系列的實現方案。MicroTCA架構能夠被用于高性能嵌入式計算、通信、物理學等多個領域,但是標準復雜,工程實現存在困難,并且在通信領域的應用中,其架構從配置成本、適用性方面還需改進。中興通訊的軟基站系統基于MicroTCA標準,進行了許多改進和關鍵技術的攻關實現。
通用公共射頻接口(CPRI)[7]是針對基帶射頻接口定義的規范,各設備廠家基本上都使用了CPRI規范。在CPRI的基礎上,運營商組成的下一代移動通信網(NGMN)定義了開放基帶射頻接口(OBRI),對幀格式等進行了進一步的定義,并努力向軟件接口統一。
除了以上一些開放標準之外,還有中國移動為TD制定的Ir接口等其他一些規范,進行設備接口的標準化工作。
上述標準向統一架構做出了一些努力,但距離實現多模共存的軟基站還有相當大的距離。近年來,半導體技術、軟件技術有了突飛猛進的發展,使軟基站能夠從紙面走向現實。現場可編程門陣列(FPGA)和數字信號處理(DSP) 技術的發展使“軟基帶”逐漸可行;處理器技術使處理能力不會再嚴重制約架構定義;總線串聯/解串器技術能在有限的連接下提供很高的帶寬,并能簡化系統架構;軟件中開放的、標準化的協議大量應用,加速了多制式在架構上和接口上的融合;云計算等分布式技術理論的應用為軟件可配置化提供了方向。
2 軟基站的整體構架

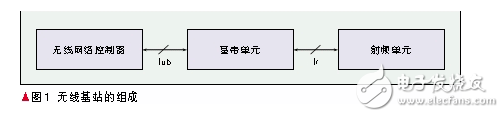

支持多種制式、平滑演進的軟基站,要從宏觀上對各種產品的實現進行高度的抽象和總結,將其公共部分提取出來,設計高度統一的架構。無線基站的組成如圖1所示。
從整個基站的角度看,室內基帶處理單元(BBU)、射頻單元(RU)要能夠兼容多種制式業務,同時將Iub(Abis)、Ir兩個接口標準化,屏蔽產品形態和制式的差異,才能滿足軟基站的要求。Iub接口已經逐步標準化,信道化E1等方式逐步被IP化所取代,使得2G、3G基站能夠在 Iub/Abis口上走向統一。Ir接口有CPRI、OBSAI等標準可循,宏觀上可以統一。技術問題主要存在于針對各制式及應用場景的實現上。

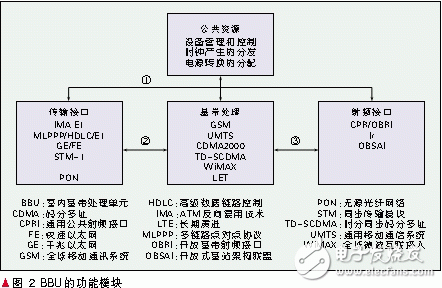

從BBU內部來看,可以將功能劃分成如圖2所示的四大部分:
通過對功能模塊的分解抽象,我們把BBU的架構實現分解成3個平面:公共資源平面、業務交換平面、I/Q交換平面。如圖3所示。
?
以上兩種劃分方式,實際上是不精確的,各部分之間的邊界也可能模糊,但是便于對架構進行研究。
從功能模塊劃分來看,傳輸可以被各制式共享,可以認為和制式無關;主控、時鐘、電源部分也可認為和制式無關(時鐘和制式相關);基帶處理、射頻接口部分,和制式相關。軟基站的實現,必須將和制式相關的部分分解到更細的顆粒,在更細的顆粒上盡量做到無制式區別;對于無法消除制式特性的部分,需要進行封裝,外特性屏蔽制式區別。
對于平面:
(1) 主要的差異在于各制式有不同的時鐘需求。
(2) 采用成熟的千兆以太網(GE)或者快速以太網(FE)交換平面,軟件統一內部協議,這樣可易于形成統一的交換平面。
(3) 采用Serdes方式可以從架構上消除制式的差異,但是因?yàn)楦鱾€(gè)制式I/Q數據的速率各不相同,如果實現多模共存可配置,必須再通過一定方式的封裝,屏蔽制式的差異。
