三、M24LR-DISCOVERY介紹

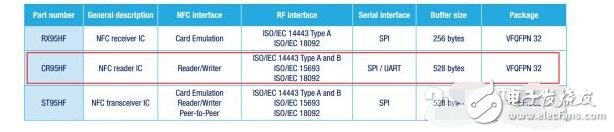

　　ST公司的NFC/RFID方案有如下圖的有三種，M24LR-DISCOVERY開發工具包含以下紅色框圖的兩種，分別是M23LR開發板和RF收發開發板。

　　產品特點

　　M24LR開發板

　　? M24LR04E-RMN6T/2 雙接口EEPROM，帶有I2C接口和13.56MHz ISO/IEC 15693的RF接口，容量為4Kbits，具有密碼保護功能

　　? 主控制器是8位的STM8L152C6T6，帶有8Kbytes的Flash容量

　　? 型號為STTS751-0WB3F的低電壓溫度傳感器

　　? 板載的20*40 mm PCB感應天線

　　? 2個功能按鍵：用戶鍵和重置鍵

　　? 提供下載和調試的SWIM接口

　　? I2C接口

　　? 24段的LCD屏幕

　　下圖是M24LR04E芯片的內部結構圖，可以看到分別有I2C總線接口和RF接口，芯片內部還帶有電源管理功能，可以轉天線圈獲得的能量轉化為電能，給STM8和系統電路供電。芯片內部還帶有4Kbit的EEPROM，可以存放64bit的UID號。

　　M24LR04E是SO8N封裝的8 pin芯片，只需要搭配簡單的電路，便可以移植到手機或者其它移動終端上面，從而實現NFC功能。

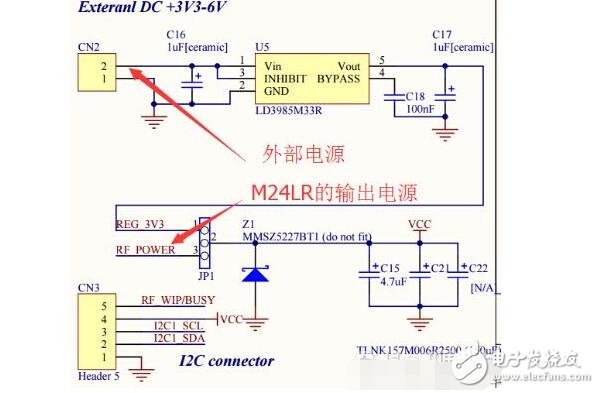

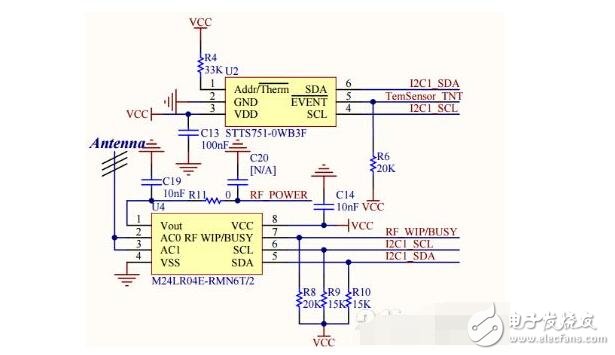

　　M24LR和STTS751溫度傳感器共同掛載在I2C1總線上，再連接到主控制器STM8，通過不同的設備地址來取得不同的功能數據。當M24LR開發板接近RF讀卡器或者帶有NFC功能的手機時，M24LR04E-RMN6T/2芯片就能輸出RF_POWER給STM8供電。

　　RF收發開發板

　　? CR95HF-VMD5T 13.56 MHz多通信協議非接觸收發IC，還有SPI和UART接口

　　? 主控制器為32位的STM32F103CB，帶有128Kbytes的Flash容量

　　? 板載的47*34mm PCB感應天線

　　? 提供與電腦軟件通信的USB接口

　　? 20Pin的STlink調試和下載接口

　　可實現RF的讀寫功能，支持ISO/IEC 14443A Type A和Type B、ISO/IEC 15693、ISO/IEC 18092四種規范，芯片上還提供了SPI和UART通信接口。

　　下圖為CR95HF的芯片內部框架圖，可分為六部分：直接通過SPI或UART與用戶通訊的寄存器、電源與時間管理、幀控制、數據標簽檢測、AFE檢測與讀寫、天線接口。

　　四、RFID通信原理

　　RFID通信分為讀卡器（Reader）和標簽（Tag），讀卡器通常接有電源，而標簽通常是無源標簽。讀卡器通過天線線圈將電信號轉換為磁場，標簽在這個磁場中獲得能量，轉換為電流后給標簽內的IC供電。標簽內的IC通過天線的開路和短路來使磁場發生變化，因此，讀卡器可以通過磁場的微小變化來獲取標簽反饋的信號。
