3.5 GHz頻段上5G系統基站對FSS地面接收站的干擾分析研究

2018年01月25日 18:29 網絡整理 作者: 用戶評論(0
關鍵字:基站(66026)5G(527639)

為保障第五代移動通信5G)技術在我國的研發與測試,保護3.5 GHz頻段上衛星固定業務(FSS)的正常工作,運用最新5G系統參數和國際電信聯盟(ITU)相關建議書提供的仿真方法,開展了3.5 GHz頻段上5G系統基站與FSS系統的共存研究。結果表明,3.5 GHz頻段上5G系統基站對FSS地球站同頻干擾較大,難以實現兩系統同頻共存,鄰頻部署時可通過一定的措施實現兩系統共存。

目前,我國正在北京地區開展3 400-3 600 MHz頻段的第五代移動通信(the fifth generation mobile communication,5G)技術研發與測試試驗。然而,C頻段與擴展C頻段(3 400-4 200 MHz)一直是我國和亞洲地區衛星通信產業的傳統核心頻段[1]。與其他頻段相比,我國C頻段衛星系統使用地位更高,部署和應用范圍更廣,并體現在我國重大衛星工程、行業衛星通信應用、航天衛星研制、國際衛星出口等多個領域[2]。為保證5G系統與衛星固定業務(Fixed Satellite Service,F(xiàn)SS)的兼容共用,避免對在軌及計劃使用的衛星系統產生有害干擾,本文開展了該頻段上5G系統基站對FSS地面接收站(地球站)的干擾分析研究,為該頻段未來規劃奠定基礎。

1 干擾場景與分析方法

1.1 干擾場景

由于擴展C頻段是我國固定衛星業務的下行頻段,所以5G系統與FSS系統的干擾主要有4種:5G基站對FSS地球站的干擾、5G用戶對FSS地球站的干擾、FSS衛星對5G基站的干擾、FSS衛星對5G用戶的干擾。本文主要研究在城區和郊區兩種場景下,5G基站對FSS地球站的干擾場景。

3.5 GHz頻段上的5G系統主要用于廣域覆蓋,故3.5 GHz頻段上5G系統基站均采用三扇區宏站,蜂窩組網。共存研究時,5G基站與FSS地球站部署在同一地理區域,假設存在一個FSS地球站,5G系統基站呈環狀部署在地球站周圍[3],其共存拓?fù)淠P腿鐖D1所示。其中,Dprotection表示兩系統共存時所需的保護距離,Dintersite表示兩個基站之間的距離。

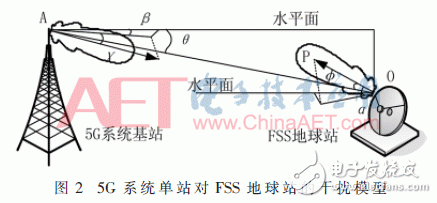

單個5G系統基站發射機對FSS地球站的干擾模型如圖2所示。其中,O為FSS地球站所在位置,OP為地球站主軸方向,A為5G基站發射天線所在位置,AO為5G基站發射機對FSS地球站的干擾方向;α為地球站天線主軸與其在水平面的投影構成的角度,即地球站的仰角;5G5-gs1-x1.gif為干擾方向與地球站主軸方向的空間離軸角[4]。

3.5 GHz頻段上5G系統基站對FSS系統同頻干擾大的解決方案

1.2 干擾分析方法

5G系統基站對FSS系統主要考慮同頻干擾和鄰頻干擾[5]。具體造成干擾的程度主要取決于FSS地球站的仰角、所接收到的5G系統的集總干擾功率等。

若只考慮一個5G基站的干擾時,則地球站接收到的干擾功率可由式(1)計算:

其中,IIMT為FSS地球站接收機輸入端接收到的1 MHz帶寬內的干擾功率(dBm),PIMT為5G系統基站每MHz帶寬的發射功率(dBm),GIMT(γ,β)為5G系統基站的天線增益(dB),GFFS(5G5-gs1-x1.gif)為FSS地球站接收天線增益(dB),L(f,d)為大范圍的路徑損耗(dB),CL(d)為周圍物體的散射損耗(dB),ACLR為鄰信道泄露比(dB)。

5G系統基站對FSS地球站的集總干擾可由式(2)計算:

其中,Iagg為到達衛星地球站接收機輸入端的集總干擾功率譜密度(dBm/MHz),In為第n個5G基站對衛星地球站的干擾功率譜密度(dBm/MHz)。

(1)5G系統天線模型

5G系統將使用大規模多輸入多輸出(Multiple Input Multiple Output,MIMO)天線,大規模MIMO天線利用其波束賦形技術可以形成方向性極強的窄波束,從而在目標方向波束增益最大,而在干擾和無用方向產生零陷,增益最?。?-7],天線模型參考ITU-R M.2101建議書[8]。

(2)FSS地球站接收天線模型

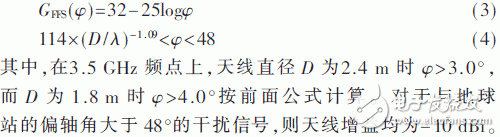

衛星地球站天線的增益與離軸角的關系參考ITU-R S.465建議書[9],如式(3)、式(4)所示:

3.5 GHz頻段上5G系統基站對FSS系統同頻干擾大的解決方案

(3)傳播模型
