網絡攝像機的LAN接口

LAN接口同時也可分為廣域網（WAN）接口和局域網接口，我們常用的廣域網（WAN）接口有：V.35、RS232、ISDN、BRI、PRI、E1接口等。網絡攝像機一般是以RJ-45接口和網絡相連接的。網絡接口有多種下面是網絡攝像機有可能用到的幾種接口的介紹。

（1）?AUI端口

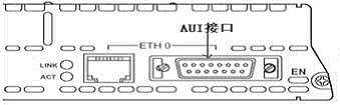

??? AUI端口是用來與粗同軸電纜連接的接口，它是一種“D”型15針接口，這在令牌環網或總線型網絡中是一種比較常見的端口之一。路由器可通過粗同軸電纜收發器實現與10Base-5網絡的連接，但更多的是借助于外接的收發轉發器（AUI-to-RJ-45），實現與10Base-T以太網絡的連接。當然也可借助于其他類型的收發轉發器實現與細同軸電纜（10Base-2）或光纜（10Base-F）的連接。這里所講的路由器AUI接口主要是用粗同軸電纜作為傳輸介質的網絡進行連接用的，AUI接口示意圖如圖所示。

?

（2）?RJ-45端口

??? RJ-45端口是我們最常見的端口了，它是我們常見的雙絞線以太網端口，因?yàn)樵诳焖僖蕴W(wǎng)中也主要采用雙絞線作為傳輸介質，所以根據端口的通信速率不同RJ-45端口又可分為10Base-T網RJ-45端口和100Base-TX網RJ-45端口、1000Base-TX三類。其中，10Base-T網的RJ-45 端口在路由器中通常是標識為“ETH”，而100Base-TX 網的RJ-45端口則通常標識為“10/100bTX”，這主要是現在快速成以太網路由器產品多數還是采用10Mbps/100Mbps帶寬自適應的。

?
（3）SC端口

　　SC端口也就是我們常說的光纖端口，它是用于與光纖的連接，一般來說這種光纖端口是不太可能直接用光纖連接至工作站，一般是通過光纖連接到快速以太網或千兆以太網等具有光纖端口的交換機。這種端口現在大多數比較高端的產品上都有，都以“100b FX”標注，如圖所示。

?
（4）紅外線接口

??? IrDA是Infrared Data Association（紅外線數據標準協會）的英文縮寫，IrDA紅外接口是一種紅外線無線傳輸協議以及基于該協議的無線傳輸接口。支持IrDA接口的數碼相機，可以無線地向支持IrDA通信的其它設備如筆記本電腦或打印機傳輸數碼照片。
