ATA 硬盤驅動器的安裝指南
ATA 硬盤驅動器的安裝指南
在安裝 ATA 硬盤驅動器時，請參考下列指南：
- 拆裝內部服務器組件。
- 始終從最小的 ATA 設備編號開始安裝硬盤驅動器托架。
- 驗證兩個 ATA 驅動器上的跳線是否設為 Cable-Select 模式。 這樣做可使 ATA 電纜為每個硬盤驅動器設置唯一地址，例如 Device 0 或 Device 1。
注意 : 如果安裝不支持的硬盤驅動器，則可能因功耗和產生的熱量超過服務器運行容差而損壞系統。 這種情形可能會破壞系統和/或數據的完整性。
注意 : 只要安裝硬件或執行需要接觸內部組件的維護過程，建議對所有服務器數據進行備份，以避免丟失。

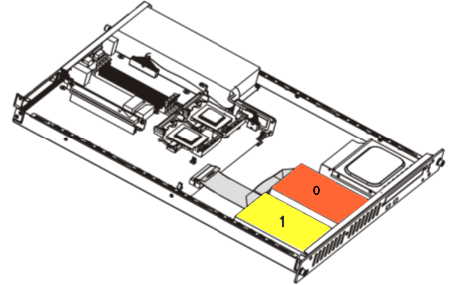

- 識別用于 ATA 硬盤驅動器安裝的硬盤驅動器托盤。 從服務器的正面查看時，服務器中的 ATA 硬盤驅動器從右到左顯示為設備 Device 0 或 Device 1。

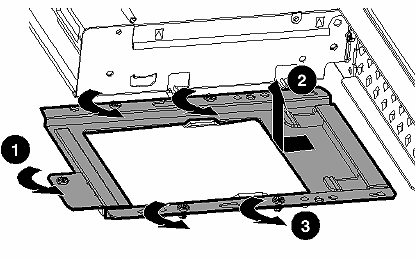

要拆卸 ATA 硬盤驅動器托盤，則：
1 -松開支架螺絲。
2 -卸下硬盤驅動器托盤。
3 -從硬盤驅動器托盤上卸下四個 ATA 硬盤驅動器固定螺絲。

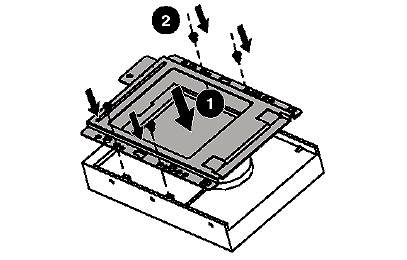

要安裝 ATA 硬盤驅動器托盤，則：
1 -在硬盤驅動器托盤上對齊 ATA 硬盤驅動器。
2 -用四個硬盤驅動器固定螺絲將其固定。
| 注 : |
|
硬盤驅動器托盤上的箭頭指示了用于將驅動器安裝在硬盤驅動器托盤上的孔。 |
要在機箱中安裝 ATA 硬盤驅動器組件，則：
- 將 ATA 硬盤驅動器組件放入機箱。
- 對齊固定器下的鎖扣，然后朝著服務器前方滑動組件，直到將其固定就位 (1)。
- 擰緊硬盤驅動器托盤螺絲 (2)。
注 : 安裝硬盤驅動器托盤螺絲時，確保硬盤驅動器上無任何電纜。
1 -對齊鎖扣。
2 -擰緊硬盤驅動器。
- 連接 ATA 硬盤驅動器電纜，如下所示。
- 將 ATA 硬盤驅動器電源線與 ATA 硬盤驅動器相連。
注 : 確保正確對 ATA 硬盤驅動器電纜進行布線，以免阻礙風扇進氣口的空氣流動。
- 更換檢修板。
安裝 CD-ROM 驅動器組件
| 注意 : |
|
如果沒有安裝擋板擋片或 CD-ROM 驅動器組件，請不要運行服務器。 冷卻不當會損壞系統。 |

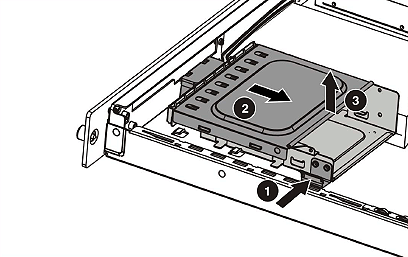

要從機箱中拆卸 CD-ROM 托盤，則：
1 -向里按住 CD-ROM 閂鎖。
2 -朝著服務器的背面滑動托盤，直到能夠看到 USB 連接器。
3 -從服務器中取出 CD-ROM 托盤。

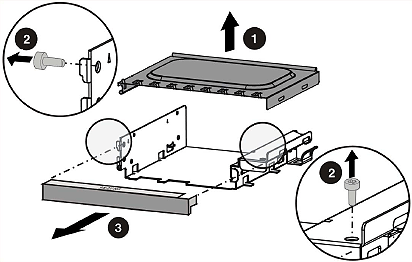

要拆卸 CD-ROM 托盤頂蓋，則：
1 -提起頂蓋。
2 -松開 CD-ROM 擋片螺絲。
3 -從空托盤上卸下 CD-ROM 擋片。

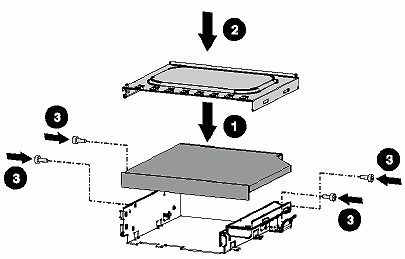

要將 CD-ROM 驅動器安裝在托盤中，則：
1 -對齊 CD-ROM 驅動器
2 -將頂蓋沿著托盤對齊，用力向下按托盤頂部，直至將其固定就位。
3 -擰緊托盤螺絲。
將 CD-ROM 驅動器組件安裝在機箱中：
-
將 CD-ROM 驅動器組件放入機箱 (1)。
-
沿著機箱使鎖扣與固定器對齊，然后壓下 CD-ROM 閂鎖 (2)。
-
朝著服務器前方滑動組件 (3)，直至 CD-ROM 閂鎖鎖住了該組件。
-
對 CD-ROM 驅動器組件進行布線 (4)。
-
將 CD-ROM 電源線和 CD-ROM 驅動器數據線連接到 CD-ROM 驅動器。
注 : 確保正確對 CD-ROM 驅動器電纜進行布線，以免阻礙風扇進氣口的空氣流動。
-
更換檢修蓋。
注 : 可將 CD-ROM 驅動器組件拆卸，以防止有害軟件安裝或?qū)⑵溆糜谄渌?ProLiant DL140 服務器。
