切換式MIMO

　　此測試方法只使用一個矢量信號分析儀（VSA）依次對各MIMO支路進行信號捕獲。測試時不是立刻對各捕獲的信號進行分析，而是先對捕獲信號（此例中為三個捕獲信號）進行緩沖，然后再對經過綜合的MIMO信號進行分析。測試中使用一個單一的VSG對待測裝置的MIMO接收機依次進行測試。與多重SISO方法相比，切換式MIMO測試方法由于使用MIMO算法對數據進行解碼，所以能獲得更精確的誤差矢量幅度（EVM）。這也消除了測試設置中的信道影響。

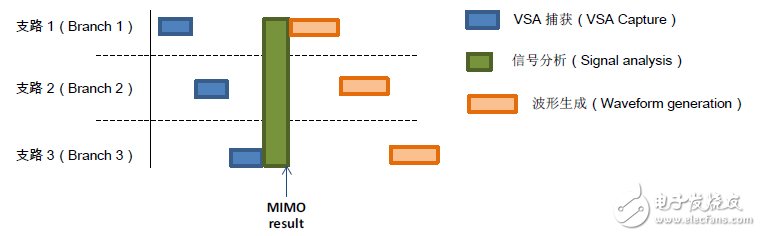

　　圖11：切換式MIMO測量

　　復合MIMO

　　此測試方法使用一個射頻合路器將MIMO信號合成為一個單一的數據流。測試中使用一個VSA 對經過合成的數據流進行捕獲，并在發送信號已知的情況下對 MIMO信號進行分析。與上述測試方法相似，此測試方法也使用一個單一的 VSG對每個MIMO接收支路進行依次測試。此方法對測試硬件的要求最低，還能提供較高水平的測試覆蓋率和較快的測試速度。此外，此方法還能適當?shù)亟档蜏y試裝置的成本和性能要求，因此大多數生產線都在使用這種測試方法。

　　圖12：復合MIMO測量

　　真實MIMO

　　此測試方法模擬真實的MIMO工作條件。它使用多個VSA同時從所有MIMO支路捕獲信號。MIMO分析儀對MIMO信道進行估算并對MIMO信號進行解調。此方法還使用多個VSG生成多個波形以便對MIMO接收機進行測試。此測試方法能帶來最全面的MIMO測試覆蓋率和最快的測試速度，因此經常被研發和設計驗證實驗室采用。

　　圖13：真實MIMO測量

　　各種MIMO測試方法的比較

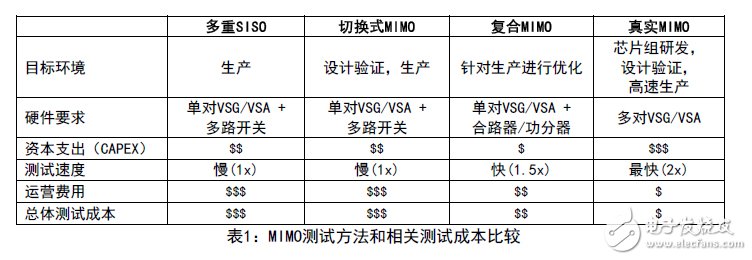

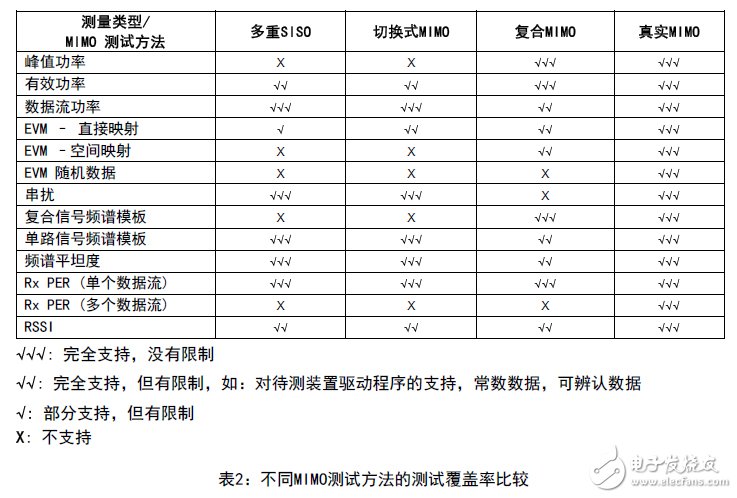

　　每個MIMO測試方法都有其特定的優缺點。用戶應根據特定的應用場合和測試覆蓋率要求選擇不同的MIMO測試方法。下表對不同的測試方法進行了比較

　　真實MIMO方法模擬真實的測試情景并提供最佳的MIMO測試覆蓋。與其他方法相比它的測試硬件的成本較高，但由于其測試吞吐量的顯著提高，其運營和總體成本卻最低。研發，設計驗證實驗室，以及高速生產線通常使用這種真實MIMO方法。復合MIMO方法對合成信號的測試覆蓋率較好，但對單個MIMO路徑的分析能力卻較差。多重SISO方法和切換式MIMO方法對單個MIMO支路能保證較好的測試覆蓋率，但缺少分析合成信號的能力。由于大多數生產質量問題可以通過合成信號的分析得到解決，所以復合MIMO方法已成為生產線使用最普遍的測試方法。

　　萊特波特測試解決方案

　　為了進一步提高頻譜效益，最新的WLAN標準（802.11n 和 802.11ac）中增加了MIMO技術支持的內容。雖然MIMO是這些標準中可選的技術，但卻在越來越多地被WLAN裝置采用。這是因為視頻數據流等高吞吐量應用的大量普及以及5GHz頻段的日益頻繁的使用，而在這兩種情況下，MIMO不僅能幫助提高吞吐量，而且還能改進無線覆蓋和連接的可靠性。

　　與傳統的SISO裝置相比，MIMO裝置有多個收發通道和更復雜的設計結構，因此它代表了一種全新的測試挑戰。MIMO測試需要新一代測試設備，而萊特波特公司憑借其專利技術、先進的算法和創新的構架已成為MIMO測試領域領先的測試方案提供商。我們能為用戶提供靈活和完整的、甚至能滿足最苛刻測試要求的MIMO測試解決方案。萊特波特公司也是目前唯一能提供涵蓋所有四種MIMO測試方法的測試方案公司。

　　我們的IQxel 系列測試產品是行業內802.11ac 和WLAN MIMO測試領域參考標準測試設備。由于具有行業內領先的測試速度和無可比擬的測試性能，IQxel擁有非常成功的業績，并正在被全世界各大芯片公司和消費電子產品制造商所使用。 IQxel已被運用到包括研發、設計驗證、生產和產線最終質量控制在內的產品開發過程的每個階段。

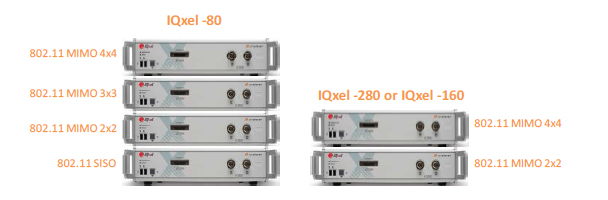

　　圖14：采用IQxel系列產品的True MIMO測試配置方案

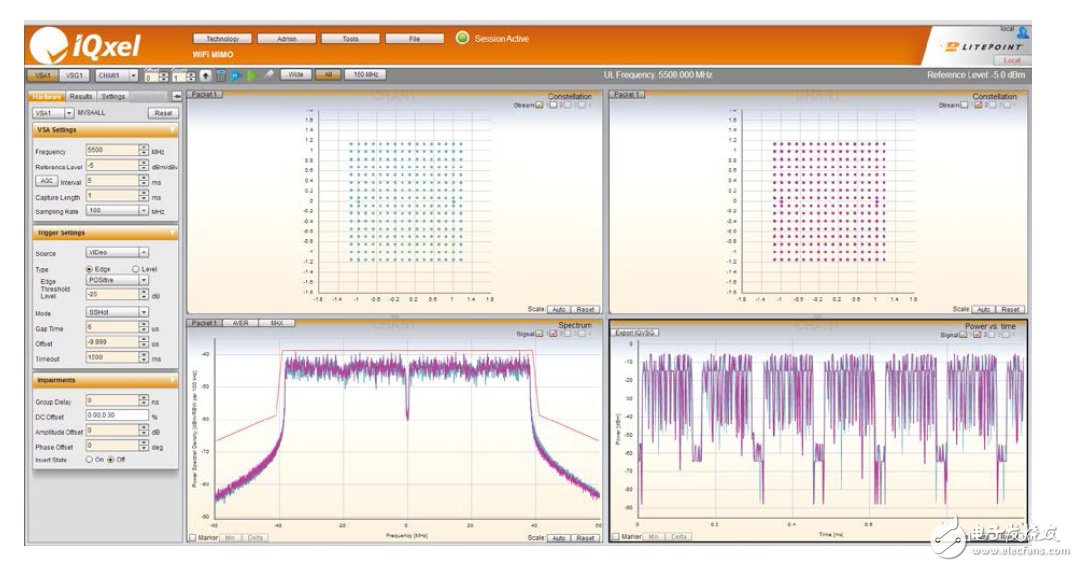

　　圖15：2x2 MIMO 測試結果圖例

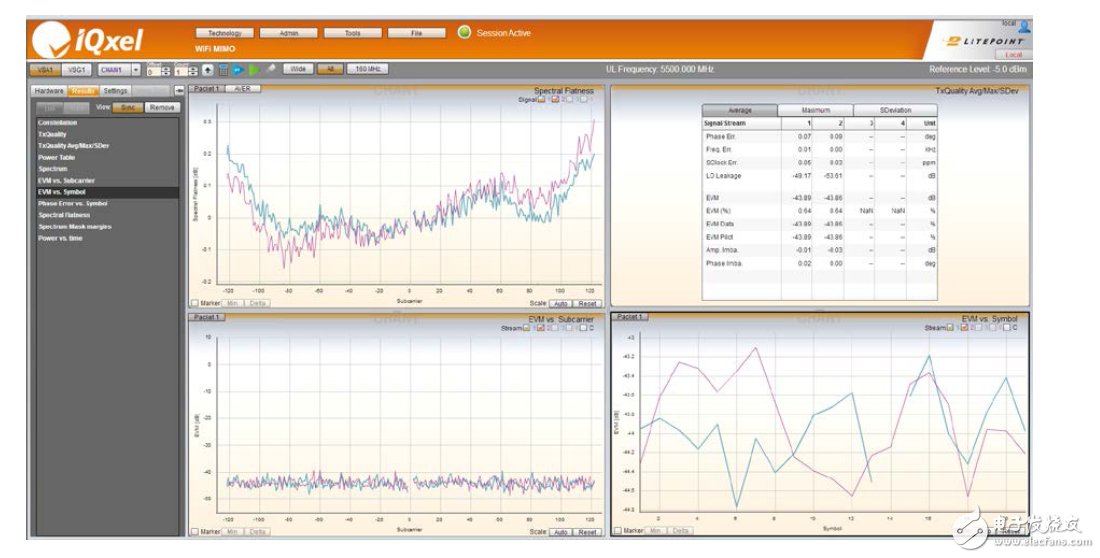

　　圖16：2x2 MIMO 測試結果圖例

　　萊特波特正在不斷地引進高度創新的測試技術并重新定義無線測試行業。我們致力于提供最新最先進的測試方法，以幫助我們的客戶交付高品質的、具有最佳無線傳輸性能的產品。

　　詳細產品信息，請訪問我們的網站http://www.litepoint.com
