如何將土壤濕度傳感器與Arduino接口

454398 ? 來源:工程師吳畏 ? 2019-07-29 11:22 ? 次閱讀

簡介

如果您有家庭花園或者是帶草皮的后院,那么你可能知道我們需要花多少時間澆灌植物和草皮。

花園灑水器是澆水的常用選擇之一。草坪和植物,嗯,唯一的選擇,最好的選擇是手動澆水。

但是如果你打算制造一個自動植物澆水系統,那里的供水要么通過灑水器或滴灌系統,您必須考慮土壤水分的含量。

通過測量花園中的土壤水分,您可以精確控制水量。在一個涉及Wa的簡單機制的幫助下提供ter Pump和一個微控制器。

在這個項目中,我將向您展示如何通過土壤水分與Arduino的接觸來監測小鍋的土壤水分

關于土壤濕度傳感器的簡要說明

項目的主要組成部分(除了Arduino UNO)是土壤濕度傳感器。它由兩部分組成:主傳感器和控制板。

土壤濕度傳感器的傳感器部分由幾個導電探頭組成,可用于測量體積土壤中的水含量。

來到控制板,它由LM393 IC組成,這是一個電壓比較器。電路板還包括連接器LED,電阻器等所有必要組件,用于測量土壤濕度。

此外,還可以選擇調整模塊的靈敏度在電位計的幫助下。

土壤濕度傳感器的工作

土壤濕度傳感器的工作非常簡單。它的工作原理是電壓比較。以下電路將有助于了解典型土壤濕度傳感器的工作情況。

如您所見,比較器的一個輸入端連接到10KΩ電位器,而另一個輸入端連接到由10KΩ電阻器和土壤濕度探測器形成的分壓器網絡。

根據土壤中的水量,探頭中的電導率會發生變化。如果水含量較少,則通過探針的電導率也較小,因此比較器的輸入將很高。這意味著比較器的輸出為高電平,因此LED將關閉。

同樣,當有足夠的水時,探頭的電導率會增加,比較器的輸出變為低電平。然后LED開始發光。

將土壤濕度傳感器與Arduino連接

現在我們我們已經了解了典型的土壤濕度傳感器的工作原理,讓我帶您了解土壤濕度與Arduino的接口步驟。這種土壤濕度模塊的主要優點是可以從中獲得模擬輸出。通過使用此模擬信號并將其提供給Arduino的Analog IN,您可以精確計算土壤中水分的百分比。

進入測試項目的設置,我已經習慣了從我的花園里裝滿土壤的塑料杯子。每個杯子中的水量多于前一個。

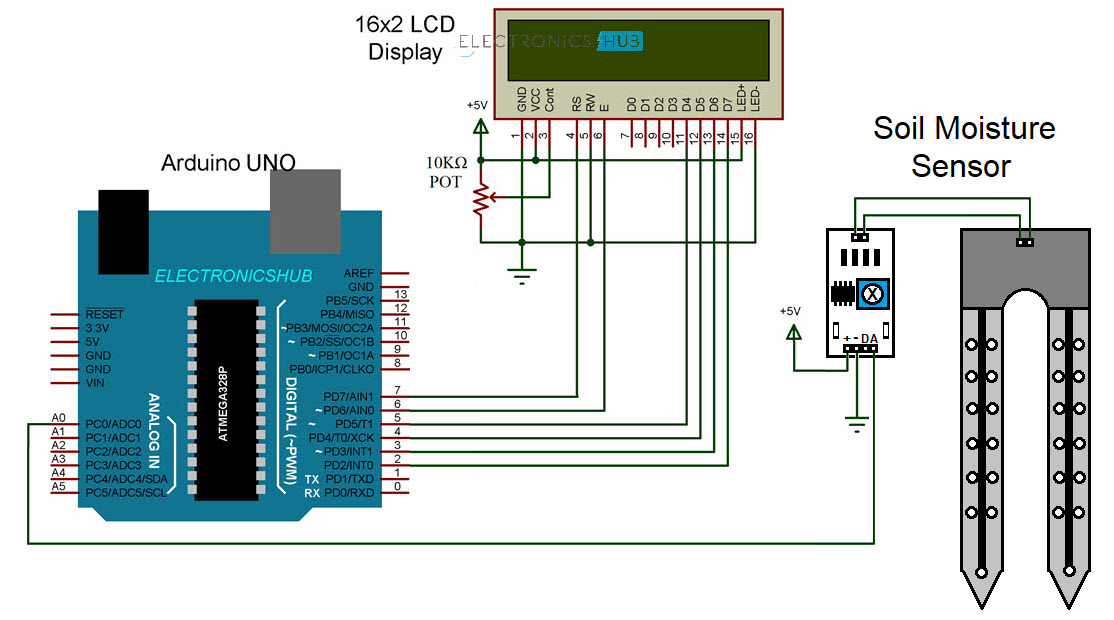

電路圖

所需組件

Arduino UNO

土壤濕度傳感器模塊

16×2 LCD顯示器

10KΩ電位器(用于LCD)

面包板

連接電線

電源

測試設置3杯土

電路設計

電路的設計是非常簡單。將探頭連接到電路板并為電路板提供電源。從電路板上取出模擬輸出引腳并將其連接到Arduino的模擬輸入引腳A0。

要查看結果,我使用的是16×2 LCD顯示器,其中I將其數據引腳D4 - D7連接到Arduino引腳5 - 2.電路圖中提到了所有附加連接。

代碼

如何使用Arduino測量土壤水分?

在電路圖中建立連接并將代碼上傳到Arduino。

將土壤濕度探頭放入“干”鍋中并檢查讀數。在我的情況下,它大約是13%。

同樣,將探頭放在其他盆中(正確清潔探頭后)并檢查讀數。

您可以借助傳感器板上的電位計調整傳感器的靈敏度。

應用

您可以在

中使用土壤濕度傳感器

家庭花園

草坪

室內植物

辦公室和弱光工廠設置
