步驟1：3D打印

外殼部件是用黑色PLA打印的，而對于4digits.stl文件我用的是白色PLA。屏幕由紫外UV變色絲打印。焊接夾具可以用任何材料印刷。

第2步：脫焊7段顯示

我只需要4位7段顯示器的I2C背包，所以第一步是從模塊拆除顯示器。

步驟3：準備原型PCB

接下來，我從原型PCB上切下一塊用于UV LED的部件，并根據焊接夾具標記我想放置LED的位置。在底部，我后來連接了用于連接到I2C背包的公引腳接頭。

步驟4：焊接LED和引腳接頭

然后我將所有UV LED焊接到原型PCB上，并連接了公引腳接頭。我使用焊接夾具來對準UV LED。

步驟5：接線LED

接下來，根據附帶的原理圖連接LED，該原理圖復制了從I2C背包中拆焊的4位數顯示器的布局。對于單個數字的各個段的連接，我使用鍍銀銅線，而其他連接用隔離線制成。最后整件事情看起來很混亂。

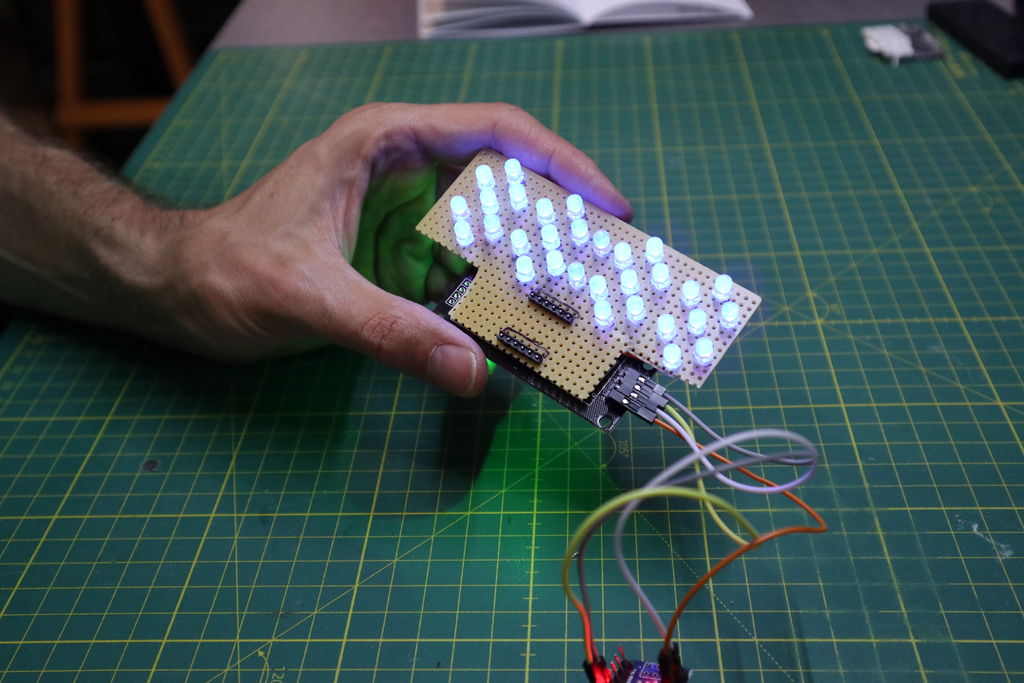

第6步：連接I2C背包

接下來，我將原型PCB連接到I2C背包。雖然我直接將兩個部件焊接在一起，但是在背包上使用女性頭部會更明智，這樣兩個部件都可以插拔。

為了測試我連接到arduino nano并上傳了TM167test示例來自TM1637庫。

步驟7：完成4位數顯示

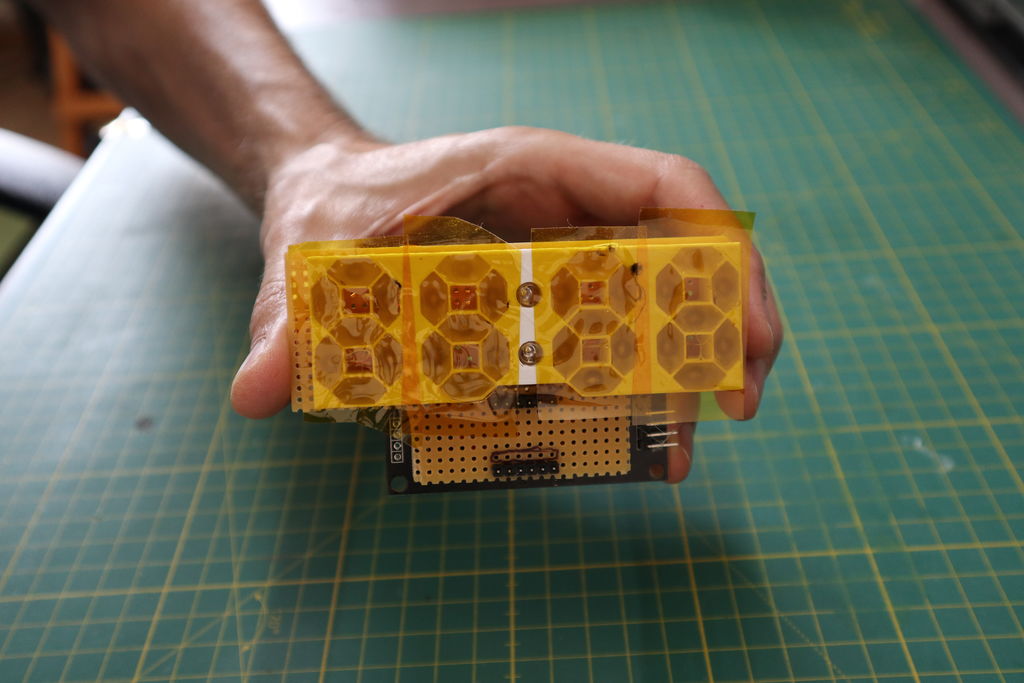

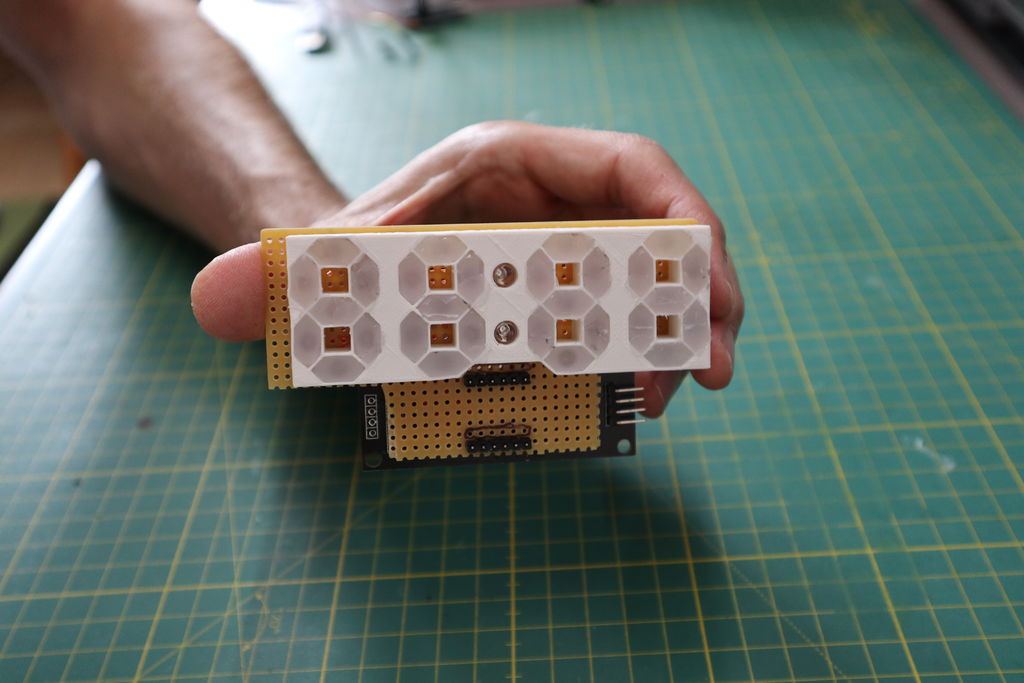

接下來，3D打印的4digits.stl部件連接在LED頂部。為了擴散LED的光線，我用熱膠填充了這些部分，并用Kapton膠帶密封，直到膠水硬化。這給我留下了一個漂亮的定制4位7段顯示器。

步驟8：在黑暗中發光

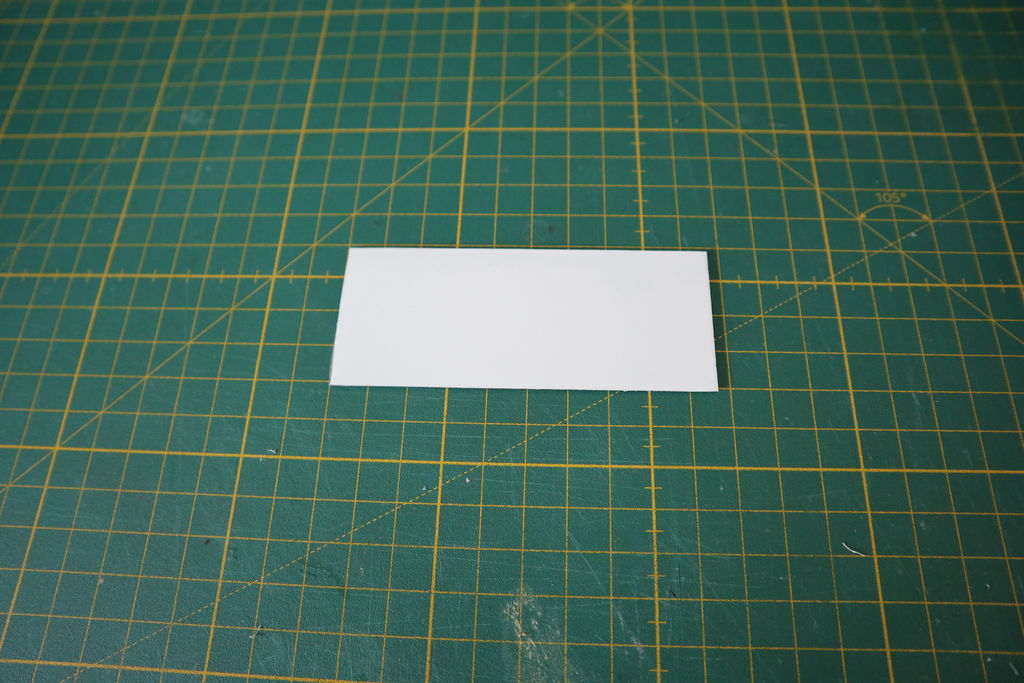

首先，我嘗試從Glow中3D打印此屏幕黑暗的燈絲。然而，事實證明它散射光太多，所以數字看起來有點褪色。因此，我決定使用貼在透明塑料屏幕上的貼紙。大多數塑料對于LED的~400 nm光線仍然足夠透明。

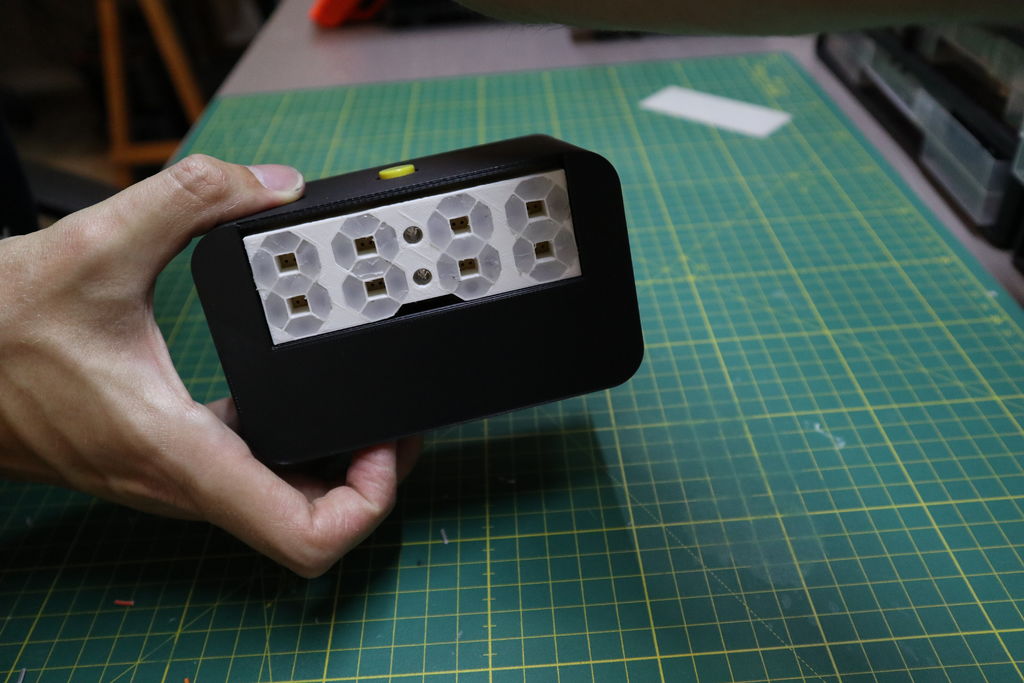

步驟9：在外殼中安裝元件

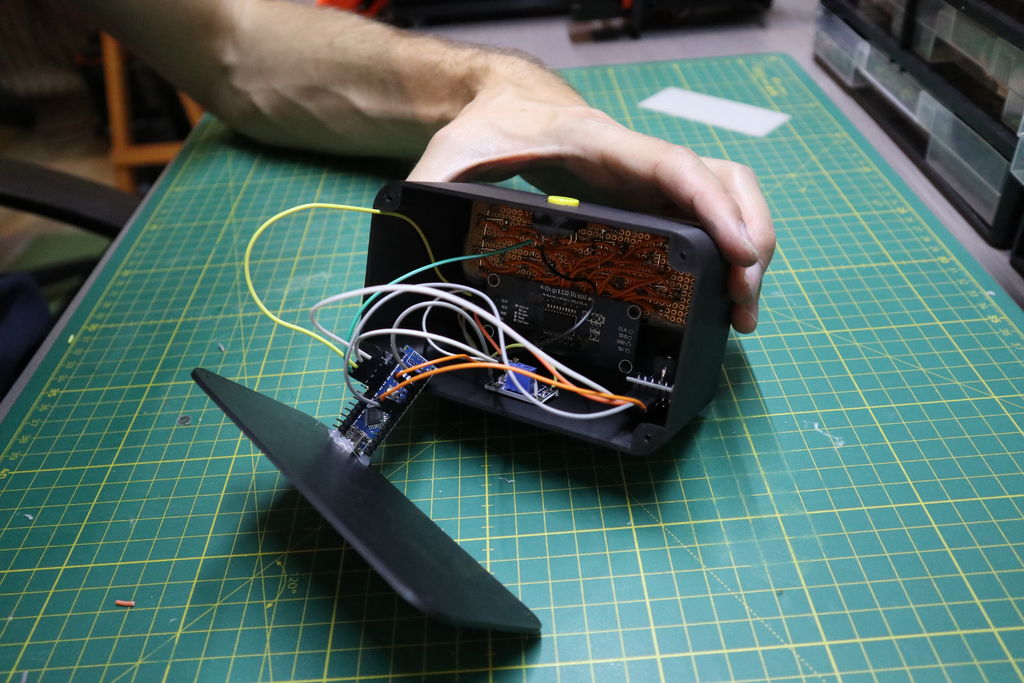

最后，可以使用大量熱膠將組件安裝到3D打印的外殼中。

在使用DS3231模塊之前，最好禁用電池充電電路。只有在用這個模塊構建了幾個時鐘之后，我偶然發現了一個解釋VCC連接到紐扣電池的線程。這意味著當您通過VCC為模塊供電時，電壓會不斷施加到電池上。由于該模塊配有不可充電的CR2032電池，因此這不是一個好主意。您可以通過拆焊二極管或附圖中標記的電阻來輕松禁用充電電路。

步驟10：連接模塊

接下來，根據附圖使用Dupont電纜連接組件。升壓模塊用于將I2C背包的電源電壓提高到7 V，因為我想讓UV LED盡可能亮。施加到LED的電壓為VCC-2 V，即5 V，而這高于LED應該能夠處理的LED（3 V）的推薦正向電壓，因為它們不會持續點亮。

步驟11：上傳代碼

首先，我在RTC模塊中設置當前時間。為此，我剛剛上傳了DS1307RTC庫的SetTime示例。之后，可以上傳附加的時鐘代碼。按下按鈕時，顯示屏將亮起5秒鐘并顯示當前時間。

步驟12：完成時鐘

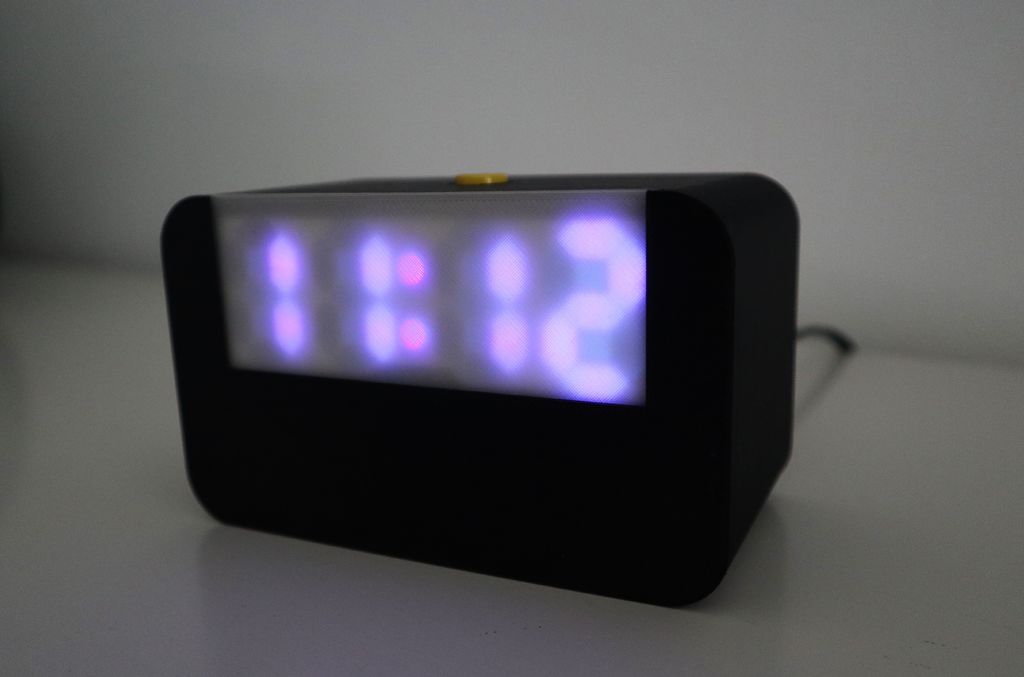

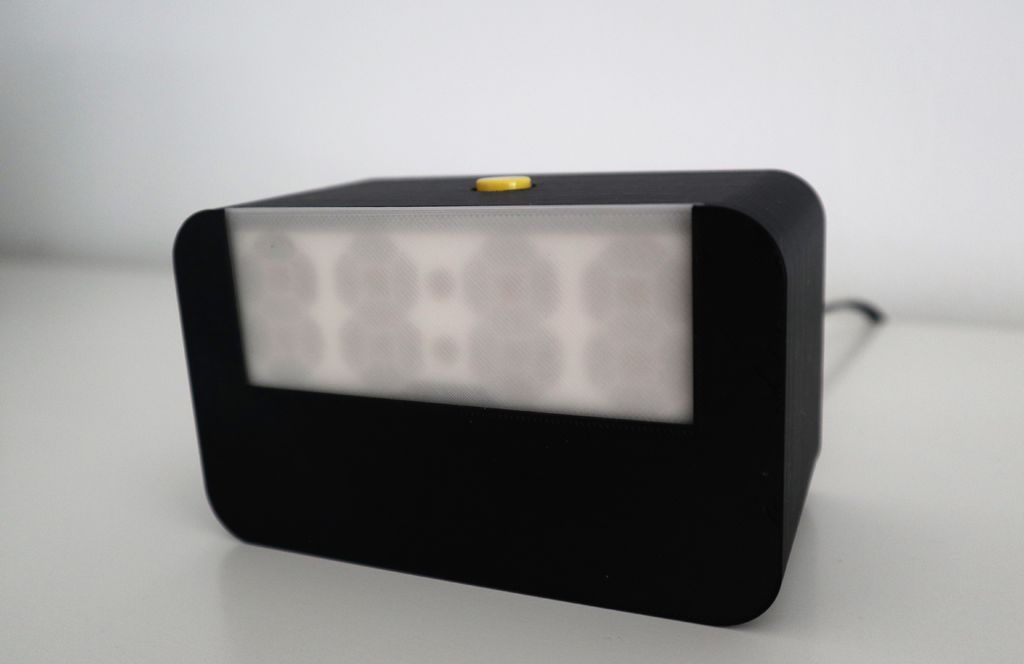

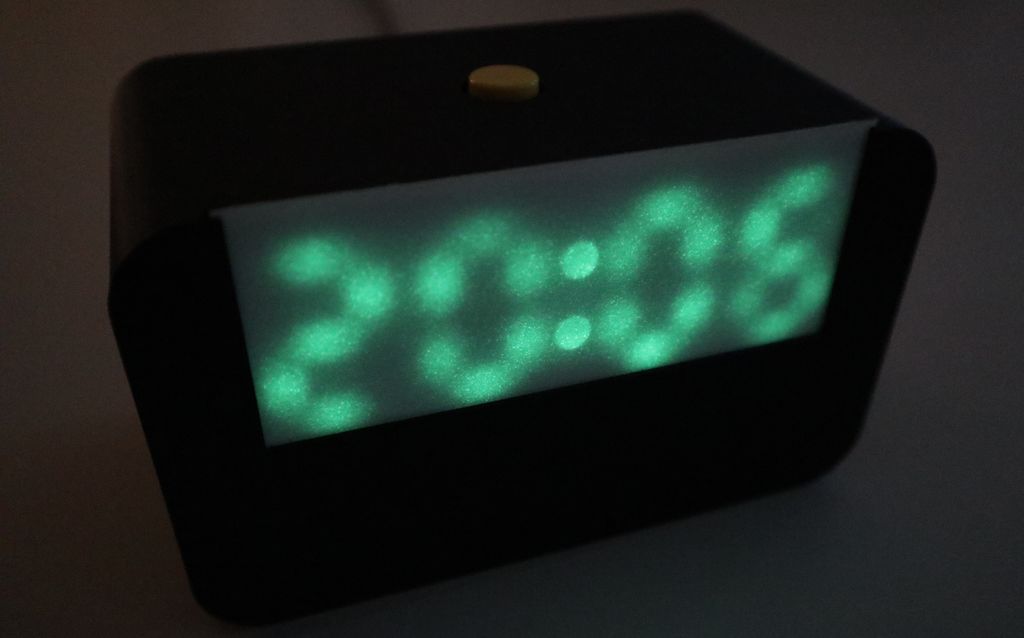

以下是完成時鐘的更多圖片。在白天，可以使用光致變色屏幕，而在夜間可以使用“黑暗中發光”屏幕進行交換。

總體而言，我對結果非常滿意，盡管兩個screesn上的數字仍然可以更加明亮。我可能想要嘗試的另一種可能性是將深色粉末與環氧樹脂混合，然后使用它來填充顯示段而不是熱膠。使用帶有SMD LED的專業PCB而不是5 mm LED也會很不錯。
