兼容正反接—0-10V 轉PWM 模塊方案GMD9004的說明
方案說明
0-10V 接口是調光調速領域的常用接口，在實踐安裝過程中，由于0-10V 接口存在著正負極，從而經常出現0-10V 信號正負接反的情況，從而導致系統工作不正常，甚至有時出現電路損壞的情況。客益電子推出一種兼容正反接的0-10V 轉PWM 模塊，輸入的兩根0-10V 線不分正負，接上均可以正常工作。將0-10V 信號線性轉換成占空比為0%-100%的PWM 信號。

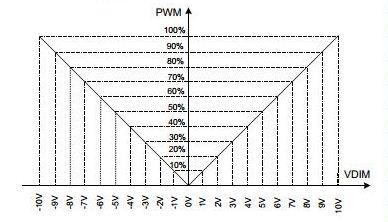

如下圖，VDIM 為0-10V 輸入信號，無論是正反接，輸出PWM 占空比與VDIM 的絕對值呈正比關系。
GMD9004 原理

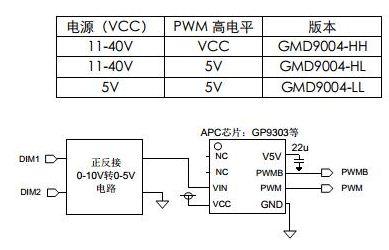

GMD9004 模塊由兩部分組成，首先是正反接0-10V 轉0-5V 電路，然后再用0-5V 電路通過APC 芯片GP9303、GP9305、GP9101等轉換成0%-100%占空比的PWM 信號。根據所選用的APC 的不同，供電的電壓和輸出PWM 信號電平的不同可以分為三個版本。
GMD9004 0-10V 轉PWM 模塊定義
1、2 腳為0-10V 輸入腳DIM1 和DIM2；3、4 腳為浮空；5 腳為11-40V 電源，6 腳為地；7、8 腳為互補的PWM 輸出信號。
