15KV超高壓隔離之0-5V轉0-5V隔離模塊的特性
方案說明：15KV超高壓隔離，尤其是模擬信號隔離，在實踐應用中是一個難題，一般的光耦器件隔離強度只能達到3750V，但是在很多電力電子的應用中，15KV高壓隔離是一種廣泛需要。本模塊推出一種基于高壓Y電容隔離技術，通過一對15KV耐壓能力的Y電容作為信號隔離媒介，將0-5V信號進行隔離傳輸。

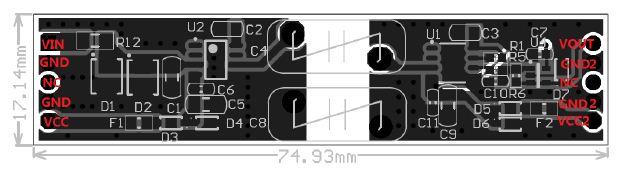

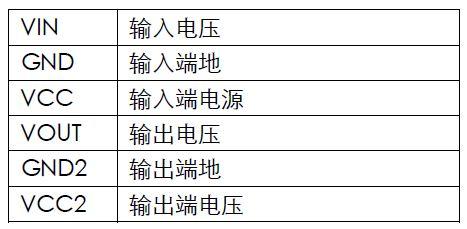

GMD9005 PIN腳定義與尺寸：長：74.93mm 寬：17.14mm。

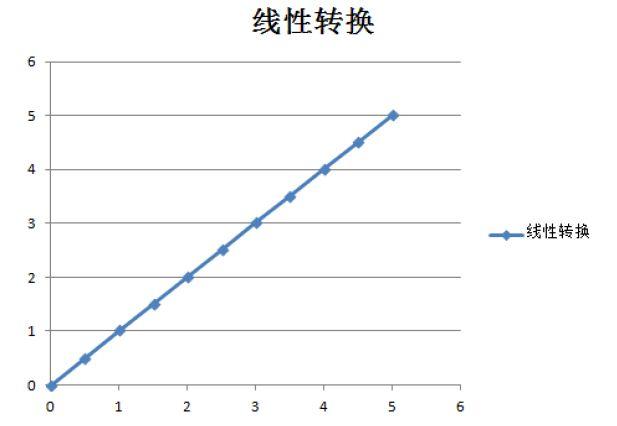

GMD9005 0-5V轉0-5V傳輸特性：輸出電壓與輸入電壓呈線性關系，誤差小于1%，帶寬100Hz。
