產品特點：GP8101S將0%-100%占空比的PWM信號輸入，線性轉換成0-5V或者0-10V的模擬電壓輸出；輸入信號范圍：0-100%，可接收PWM頻率：50Hz-50KHz（小于50Hz請聯系客益電子），輸入PWM信號的電平：2.7-5.5V；輸出電壓誤差：<0.2%（需要0.1%精度的請聯系客益電子），線性度誤差：<0.2%（需要更高精度的請聯系客益電子），電源電壓范圍：10-40V，封裝尺寸：ESOIC-8（背面有散熱PAD）。

優勢：單芯片0-5V/0-10V電壓接口輸出；外圍器件簡單；精度高，線性度好；單片機PWM輸出無需RC積分處理，即可輸入芯片；兼容3V/5V單片機。

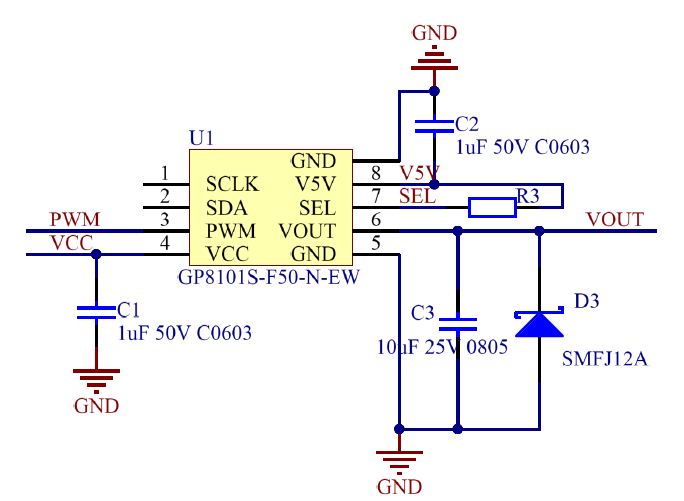

測試電路

測試工具

a) TEK示波器

b) FLUKE 87V

c) FLUKE 726校準萬用表

d) RIGOL函數信號發生器

e) RIGOL電壓源

測試內容

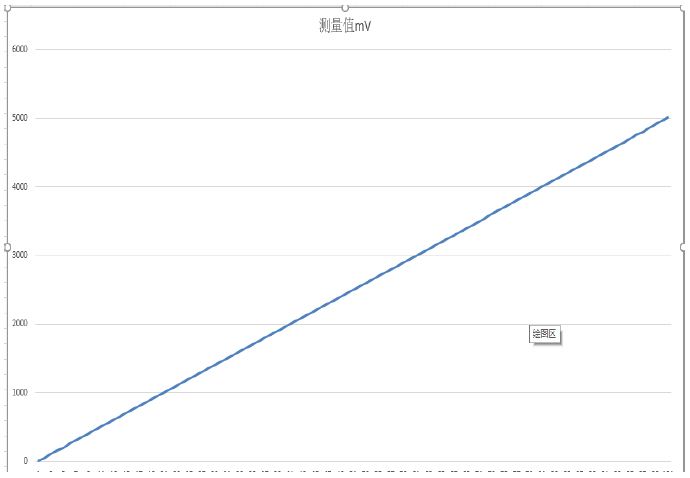

a) 功能測試（PWM輸入0-5V/0-10V輸出）

測試電壓：24V

PWM頻率：200Hz

PWM電平：3.3V

PWM變化范圍：0-100

b) 輸出紋波測試

示波器選擇交流檔位，打開20M帶寬限制，進行測試

測試點VOUT

c) 輸出帶載能力測試

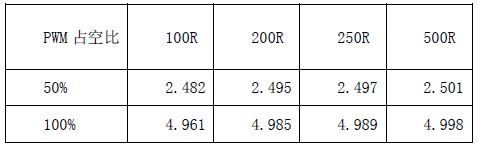

0-5V輸出選擇100R、200R、250R、500R電阻對地進行測試固定50%占空比和100%占空比

d) 輸出短路測試，用鑷子將VOUT點對地短路，斷開后，是否能夠恢復輸出；鑷子短接后，VOUT輸出為0，移除鑷子后，系統恢復正常。

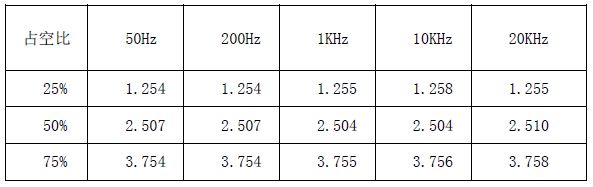

e) 輸入PWM頻率對于芯片的輸出影響，固定25%，50%，75%占空比，調節PWM頻率，從50Hz，200Hz，1KHz，10KHz，20KHz變化，觀察輸出是否有變化。

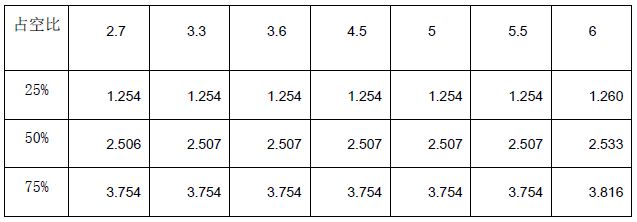

f) 輸入PWM電平對芯片輸出的影響，固定25%，50%，75%占空比，頻率200Hz，電平從2.7V-6V變化，觀察輸出變化

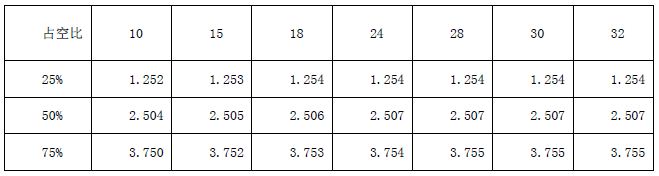

g) 供電電壓對輸出的影響，固定25%，50%，75%占空比，頻率200Hz，供電電壓從10V-32V變化，觀察輸出變化情況
