GP8312是一個I2C信號轉模擬信號轉換器，即DAC，此芯片可以將15Bit數字量線性轉換成4-20mA模擬電流，并且輸出電流線性度為0.05%。

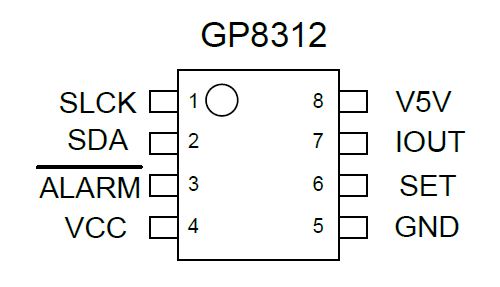

1. 管腳定義

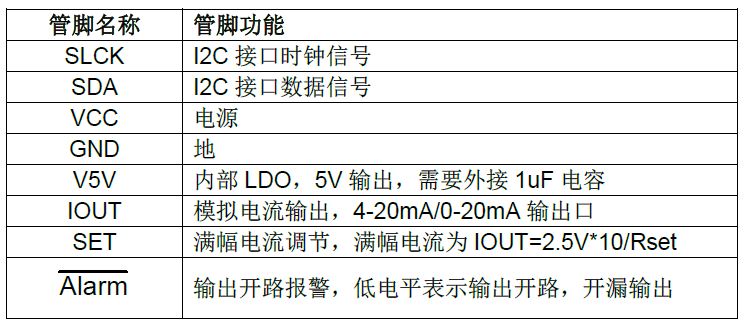

表-A 管腳分布

2. 絕對最大額定參數

工業操作溫度: -40℃至125℃；儲存溫度: -50℃至125℃；輸入電壓: -0.3 v VCC + 0.3 v；最大電壓: 40 v；ESD保護: > 2000 v。

*超過“絕對最大額定值”中列出的參數值可能會造成永久性損壞設備。不保證器件在超出規范中列出的條件下操作。長時間暴露于極端條件下可能影響設備可靠性或功能。

3. 典型應用

3.1 基本功能

輸出電流IOUT=DATA/0x7FFF*25V*/Rset，DATA為I2C輸入到芯片的數據。將Rset選擇為1K，則輸入數據為0X7FFF的80%輸出對應電流為20mA，輸入數據為0X7FFF的16%輸出對應電流為4mA，通過數據的兩點校準，可以準確的得到4-20mA電流，精度0.05%，并且在4-20mA范圍內有20000點以上。

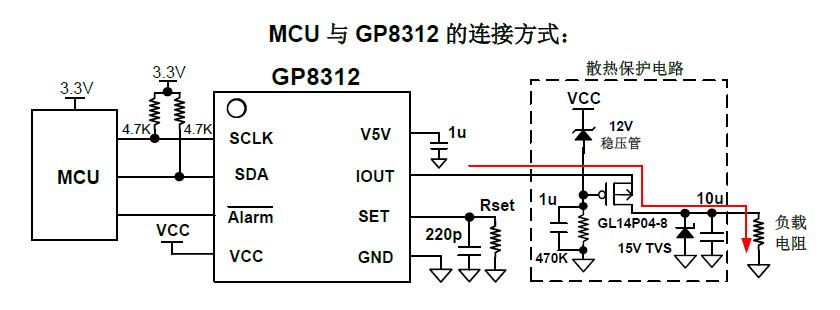

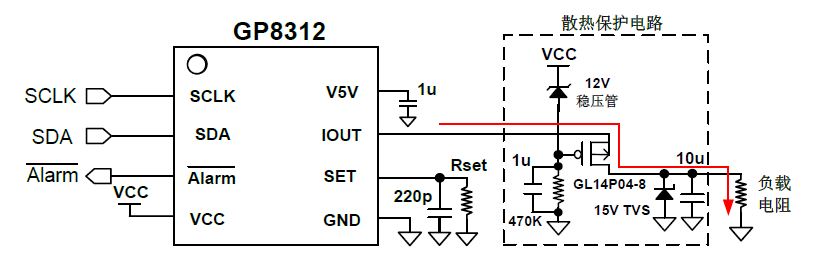

本應用需要加散熱保護電路，如下圖中，輸出信號IOUT的電壓與VCC的壓差被PMOS限制在10V左右，當輸出 20mA電流時所消耗的功耗接近0.2W，可以有效的限制GP8312的耗散功率，尤其是在負載電阻較小的時候。系統的散熱通過外接PMOS承擔推薦使用TO252封裝的GL12P40A4或者SOP8封裝的GL14P04-8。

3.2 操作方法

3.2.1 Start、Stop 條件、有效數據、數據變換格式

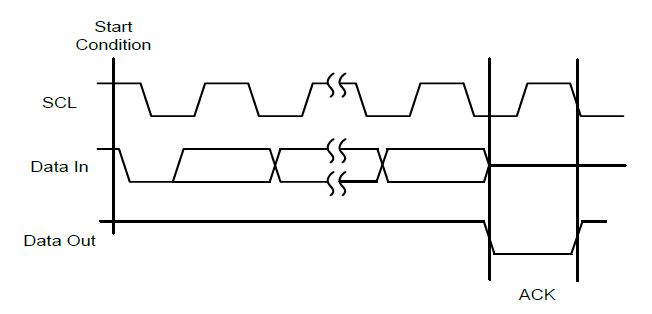

3.2.2 ACK 格式

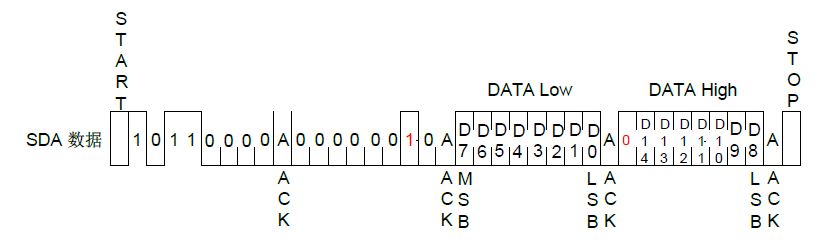

3.2.3 設置下圖中紅色配置位，將15bit DATA 數據分為DATA Low 和DATA High 寫入，DATA Low 為低Byte，DATA High 為高Byte。如果Rset 為1KΩ，則輸出相對應的電流為：IOUT=DATA/0x7FFF*25mA。

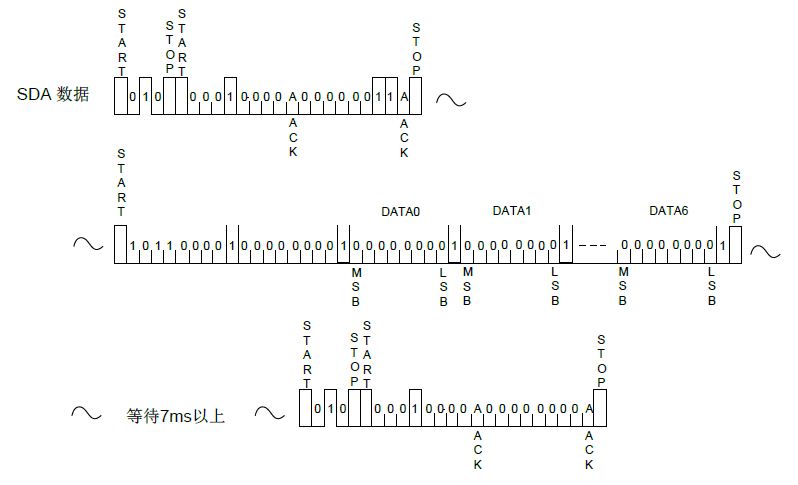

3.2.4 GP8312 支持將電壓數據保存在芯片內，保證掉電啟動后依然能處于相應的電壓輸出狀態。通過發送下圖所示數據，可以實現寫入的數據固化到芯片內部。

4. 功能描述

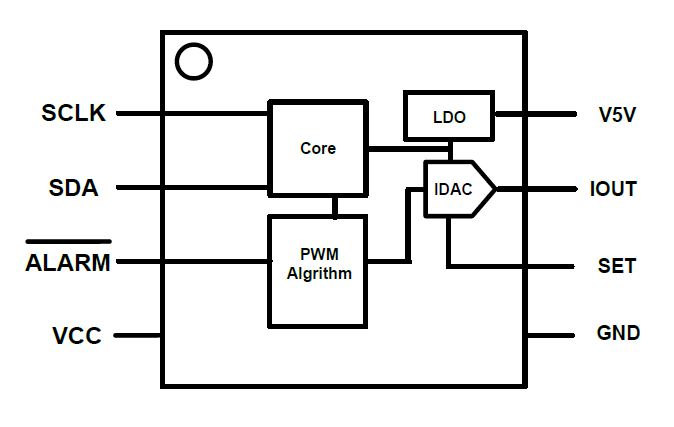

GP8312是一款高性能DAC芯片，數字量以I2C協議信號的方式輸入到芯片中。通過在SET與GND間接入1K歐姆電阻，并根據需求接入負載電阻，便可以通過IOUT口輸出0-25mA電流。電流大小為： IOUT=25mA*DATA/0x3FFF。同時芯片的ALARM腳可以對輸出開路進行報警，如果ALARM為拉低輸出，則說明輸出開路。
