帶斷續音頻輸出的暗激發報警電路
帶斷續音頻輸出的暗激發報警電路

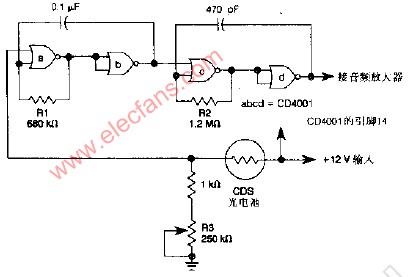

或非門a和a構成低頻振蕩器，在黑暗條件下，CDS光電池使或非門a的于個輸入端為邏輯0，振蕩器從而激發。她產生的低頻（10Hz）fangb對高頻振奮器（由c門和d門組成）進行門控，以產生大約1000Ez的信號。調整R1可以改變脈沖的速率，調整R2可以改變音調，R3用于設定觸發點。
