將0-5V電壓經過APC芯片GP9303M轉換成高頻調制信號
介紹：
超高電壓的模擬信號隔離一直是行業一個難題，隔離運放和線性光耦一般都在3.75KV~5KV的隔離強度，本設計通過高壓Y電容隔離的方法，將模擬信號進行隔離傳輸，實現15KV高壓隔離，信號帶寬達到500Hz，電壓精度1%。

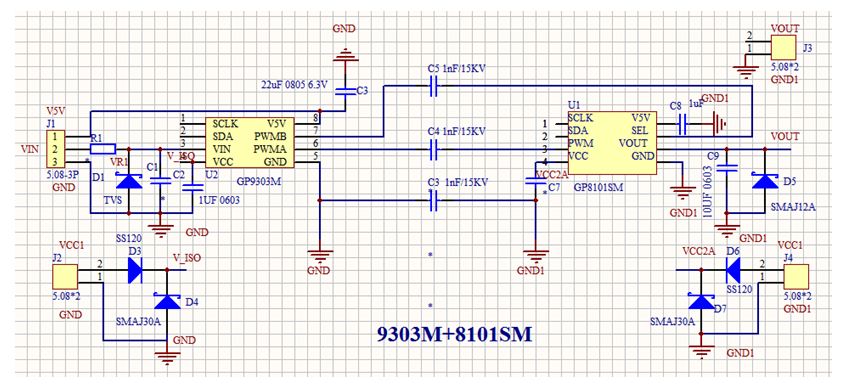

客益電子的方案將0-5V電壓經過APC芯片GP9303M轉換成高頻調制信號，通過Y電容后，接入到PAC芯片GP8101SM，將高頻調制信號轉換成模擬電壓0-5V輸出。從而實現了0-5V模擬電壓隔離。
