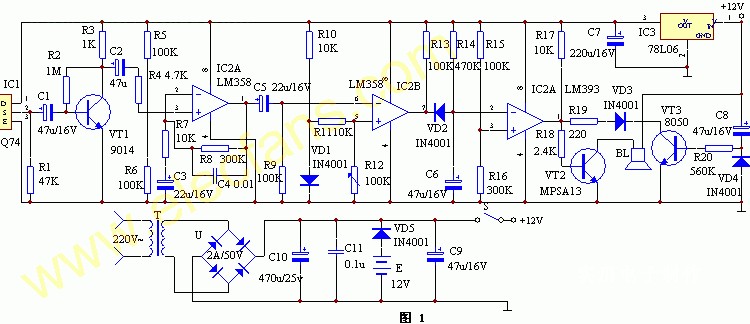

該裝置電路原理見圖1。由紅外線傳感器、信號放大電路、電壓比較器、延時電路和音響報警電路等組成。紅外線探測傳感器IC1探測到前方人體輻射出的紅外線信號時，由IC1的②腳輸出微弱的電信號，經三極管VT1等組成第一級放大電路放大，再通過C2輸入到運算放大器IC2中進行高增益、低噪聲放大，此時由IC2①腳輸出的信號已足夠強。IC3作電壓比較器，它的第⑤腳由R10、VD1提供基準電壓，當IC2①腳輸出的信號電壓到達IC3的⑥腳時，兩個輸入端的電壓進行比較，此時IC3的⑦腳由原來的高電平變?yōu)榈碗娖健C4為報警延時電路，R14和C6組成延時電路，其時間約為1分鐘。當IC3的⑦腳變?yōu)榈碗娖綍r，C6通過VD2放電，此時IC4的②腳變?yōu)榈碗娖剑cIC4的③腳基準電壓進行比較，當它低于其基準電壓時，IC4的①腳變?yōu)楦唠娖剑琕T2導通，訊響器BL通電發出報警聲。人體的紅外線信號消失后，IC3的⑦腳又恢復高電平輸出，此時VD2截止。由于C6兩端的電壓不能突變，故通過R14向C6緩慢充電，當C6兩端的電壓高于其基準電壓時，IC4的①腳才變?yōu)榈碗娖剑瑫r間約為1分鐘，即持續1分鐘報警。

由VT3、R20、C8組成開機延時電路，時間也約為1分鐘，它的設置主要是防止使用者開機后立即報警，好讓使用者有足夠的時間離開*現場，同時可防止停電后又來電時產生誤報。

該裝置采用9-12V直流電源供電，由T降壓，全橋U整流，C10濾波，檢測電路采用IC5 78L06供電。本裝置交直流兩用，自動無間斷轉換。
