SF1144圖象中放電路的應用電路圖

電視機電路圖 ? 來源:adm.elecfans.co ? 作者:nana ? 2010-10-09 10:21 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

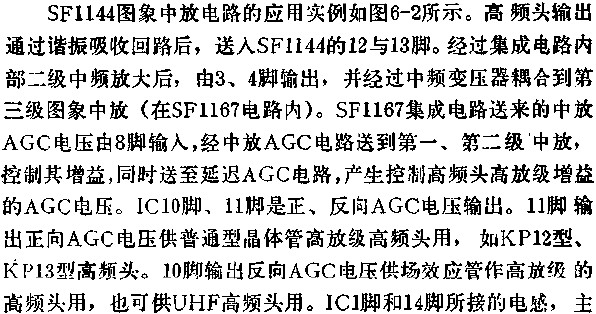

SF1144圖象中放電路的主要功能是完成第一,第二級圖象中放和中放自動增益控制,并產生高頻頭所需的延遲高放自動增益控制(AGC)電壓.

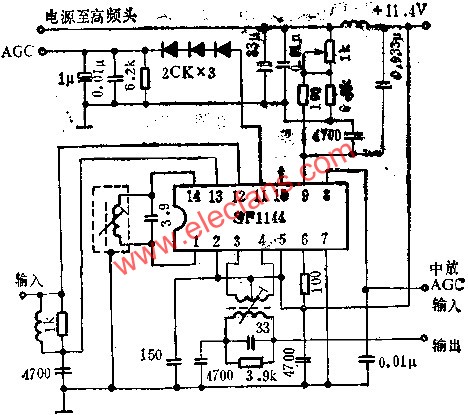

SF1144圖象中放電路的應用電路圖  m.xsypw.cn

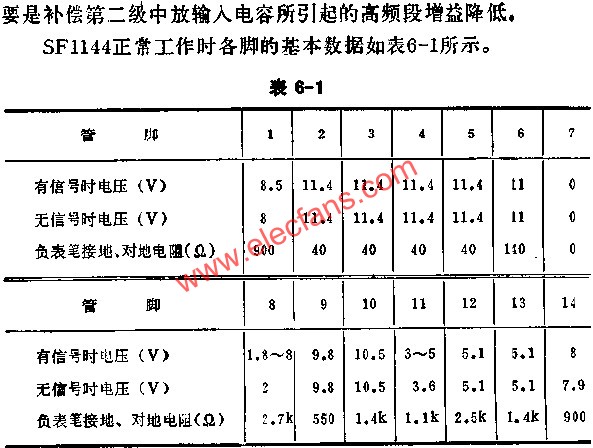

集成電路各管腳的直流電壓及對地電阻測量表  m.xsypw.cn
