      SF583伴音電路的應用電路圖

      電視機電路圖 ? 來源：adm.elecfans.co ? 作者：nana ? 2010-10-09 10:37 ? 次閱讀

      SF583伴音電路,由伴音中放,比例鑒頻,緩沖放大,低頻放大,功率放大和內部穩壓電源組成.鑒頻輸出可達150MV,比一般分立元件鑒頻輸出大兩倍左右,低放增益約100倍,在RL=16歐時,可輸出功率1.5W,失真度<2%.

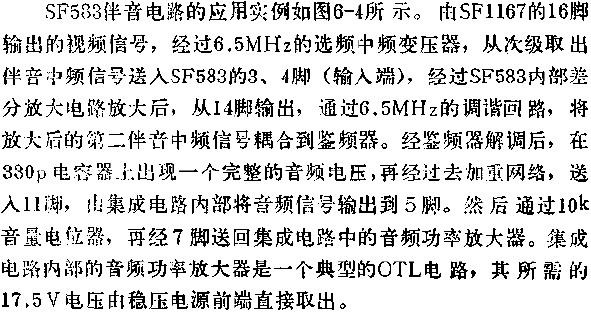

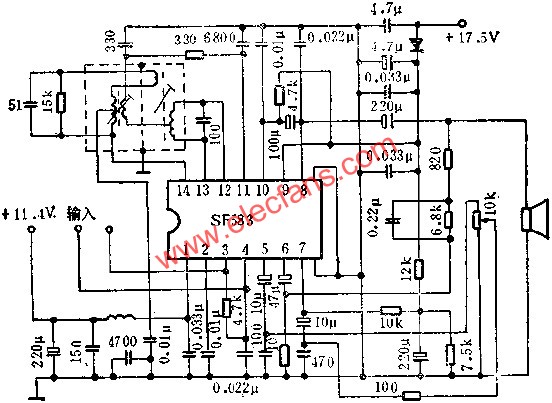

      SF583伴音電路的應用電路圖 m.xsypw.cn

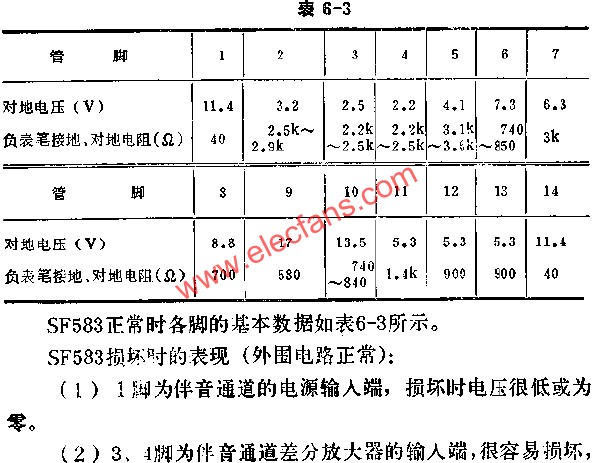

      SF583正常時各腳的基本數據表 m.xsypw.cn
