LED全彩簡易控制器怎么接線?led全彩控制器接線圖解大全

楊柯 ? 來源:紅黃藍電子 ? 作者:紅黃藍電子 ? 2022-05-16 12:01 ? 次閱讀

LED全彩簡易控制器:又稱LED全彩迷你控制器,可以控制器LED全彩燈,變換不同的顯示效果。

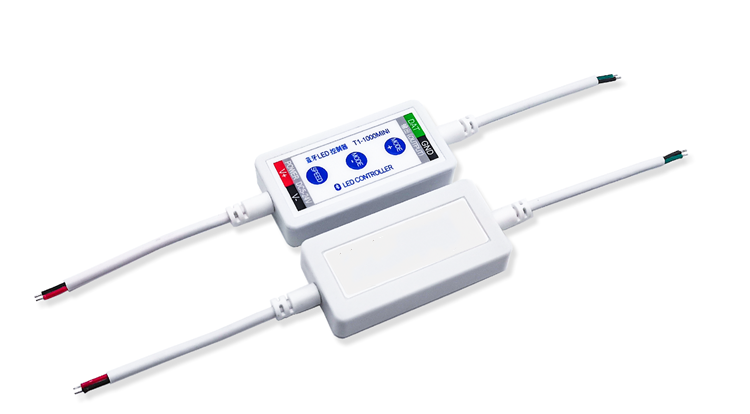

T1-1000MINI LED全彩控制器:對比普通按鍵式的控制器,增加了藍牙連接功能,可實現15米范圍內對控制器進行無線控制。在微信小程序上可以控制全彩燈具的顯示效果、運行速度,顯示亮度。

LED全彩簡易控制器怎么接線?LED全彩控制器

內置110種節目效果,具有斷電記憶功能,斷電再次來電后不用重新設置,會自動按照斷電前設置的效果進行顯示,接線簡單,操作方便。

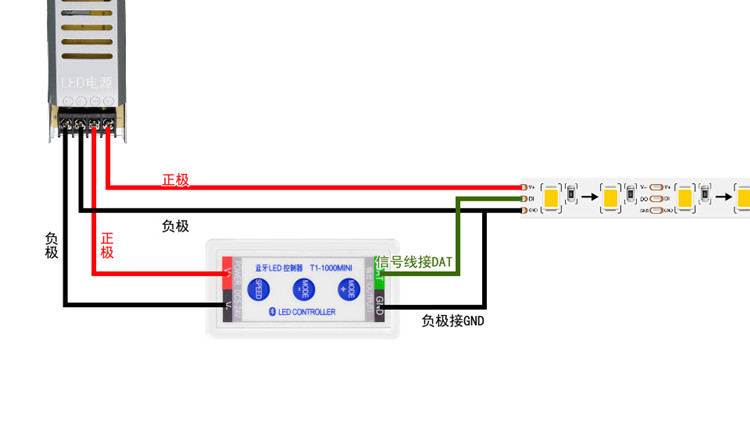

LED全彩迷你控制器怎么接線?

1.LED全彩控制器的正負極(紅線和黑線)接LED電源的正負極。

2.LED全彩燈的正負極接LED電源正負極。

3.LED全彩燈信號線(DI)連接LED控制器DAT端子,LED全彩燈負級連接LED控制器GND端子。

LED全彩簡易控制器怎么接線?LED全彩控制器

備注:不同的LED全彩燈信號線顏色不一樣,不要看顏色接線,要看燈具上的標注。
