GPU圖像處理的基本流程

新機器視覺 ? 來源:CSDN-林炳文Evankaka ? 2023-02-14 15:47 ? 次閱讀

現代GPU提供了頂點處理器和片段處理器兩個可編程并行處理部件。在利用GPU執行圖像處理等通用計算任務時,要做的主要工作是把待求解的任務映射到GPU支持的圖形繪制流水線上。

通常的方法是把計算任務的輸入數據用頂點的位置、顏色、法向量等屬性或者紋理等圖形繪制要素來表達,而相應的處理算法則被分解為一系列的執行步驟,并改寫為GPU的頂點處理程序或片段處理程序,然后,調用3D API執行圖形繪制操作,調用片段程序進行處理;最后,保存在幀緩存中的繪制結果就是算法的輸出數據。

雖然數字圖像處理算法多種多樣,具體實現過程也很不相同,但是在利用GPU進行并行化處理時,有一些共性的關鍵技術問題需要解決,如:數據的加載,計算結果的反饋、保存等。

下面對這些共性的問題進行分析,并提出相應的解決思路。

1. 數據加載

在GPU的流式編程模型中,所有的數據都必須以“流”的形式進行加載處理,并通過抽象的3D API進行訪問。在利用GPU進行圖像處理時,最直接有效的數據加載方法是把待處理的圖像打包為紋理,在繪制四邊形時進行加載、處理。同時為了保證GPU上片段程序能夠逐像素的對紋理圖像進行處理,必須將投影變換設置為正交投影,視點變換的視區與紋理大小相同,使得光柵化后的每個片段(fragment)和每個紋理單元(texel)一一對應。對于圖像處理算法中的其他參數,如果數據量很小,則可以直接通過接口函數進行設置;如果參數比較多,也應該將其打包為紋理的形式傳輸給GPU。在打包的過程中應充分利用紋理圖像所具有的R、G、B、A四個通道。

2. 計算結果的反饋、保存

應用程序是通過調用3D API繪制帶紋理的四邊形,激活GPU上的片段程序進行圖像處理的,而GPU片段著色器的直接渲染輸出是一個幀緩沖區,它對應著計算機屏幕上的一個窗口,傳統上用來容納要顯示到屏幕的像素,但是在GPU流式計算中可以用來保存計算結果。雖然CPU可以通過3D API直接讀寫這個幀緩沖區,將渲染處理的結果從幀緩存中復制到系統內存進行保存,但是幀緩存的大小受窗口大小限制,而且由于AGP總線的帶寬限制(2.1GB/s),從顯存到系統

鏡像變換 GPU 渲染主要包括以下幾個步驟:

設置 1 個輸入紋理;

對輸入紋理進行紋理采樣;

設置變換矩陣;

在頂點著色器中,將輸入頂點與變換矩陣相乘;

輸出圖像數據;


審核編輯:湯梓紅

聲明:本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人,不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用,如有內容侵權或者其他違規問題,請聯系本站處理。 舉報投訴
  • 處理器
    +關注

    關注

    68

    文章

    19811

    瀏覽量

    233589
  • gpu
    gpu
    +關注

    關注

    28

    文章

    4912

    瀏覽量

    130666
  • 圖像處理
    +關注

    關注

    27

    文章

    1325

    瀏覽量

    57720
  • 編程
    +關注

    關注

    88

    文章

    3682

    瀏覽量

    94878
  • 數據加載
    +關注

    關注

    0

    文章

    6

    瀏覽量

    6343

原文標題:GPU圖像處理的基本流程

文章出處:【微信號:vision263com,微信公眾號:新機器視覺】歡迎添加關注!文章轉載請注明出處。

收藏 人收藏

    評論

    相關推薦
    熱點推薦

    FPGA設計經驗之圖像處理

    FPGA所能進行的實時流水線運算和DSP,GPU等進行的圖像處理運算有何不同。DSP,GPU,CPU對圖像
    發表于 06-12 16:26

    有沒有大佬知道NI vision 有沒有辦法通過gpu和cuda來加速圖像處理

    有沒有大佬知道NI vision 有沒有辦法通過gpu和cuda來加速圖像處理
    發表于 10-20 09:14

    GPU

    有計算均使用浮點算法,而且還沒有位或整數運算指令。此外,由于GPU專為圖像處理設計,因此存儲系統實際上是一個二維的分段存儲空間,包括一個區段號(從中讀取圖像)和二維地址(
    發表于 01-16 08:59

    基于GPU/CPU的流程序多粒度劃分與調度

    并實現了面向GPU/CPU混合架構的數據流程序任務劃分方法和多粒度調度策略,包括任務的分類處理GPU端任務的水平分裂和CPU端離散任務的均衡化,構造了軟件流水調度,經過編譯優化生成O
    發表于 11-23 14:29 ?0次下載

    基于GPU的數字圖像并行處理研究

    GPU并行化處理 可編程圖形處理器(Programmable Graphic Process Unit, PGPU)是目前計算機上普遍采用的圖形圖像處理專用器件,具有單指令流多數據流(
    發表于 12-01 12:23 ?743次閱讀
     基于<b class='flag-5'>GPU</b>的數字<b class='flag-5'>圖像</b>并行<b class='flag-5'>處理</b>研究

    基于GPU加速的醫學圖像配準技術

    針對目前醫學圖像配準技術無法滿足臨床實時性需求問題,對基于圖形處理器( GPU)加速的醫學圖像配準技術進行綜述探討。首先對GPU通用計算進行
    發表于 01-03 11:08 ?1次下載
    基于<b class='flag-5'>GPU</b>加速的醫學<b class='flag-5'>圖像</b>配準技術

    GPU原理 GPU渲染流程

    GPU渲染流水線,是硬件真正體現渲染概念的操作過程,也是最終將圖元畫到2D屏幕上的階段。GPU管線涵蓋了渲染流程的幾何階段和光柵化階段,但對開發者而言,只有對頂點和片段著色器有可編程控制權,其他一律不可編程。
    發表于 04-27 11:33 ?9771次閱讀
    <b class='flag-5'>GPU</b>原理 <b class='flag-5'>GPU</b>渲染<b class='flag-5'>流程</b>

    一文解析GPU圖像處理的基本流程

    現代GPU提供了頂點處理器和片段處理器兩個可編程并行處理部件。在利用GPU執行圖像
    的頭像 發表于 01-01 08:58 ?6137次閱讀
    一文解析<b class='flag-5'>GPU</b><b class='flag-5'>圖像</b><b class='flag-5'>處理</b>的基本<b class='flag-5'>流程</b>

    CT圖像處理流程詳細概述

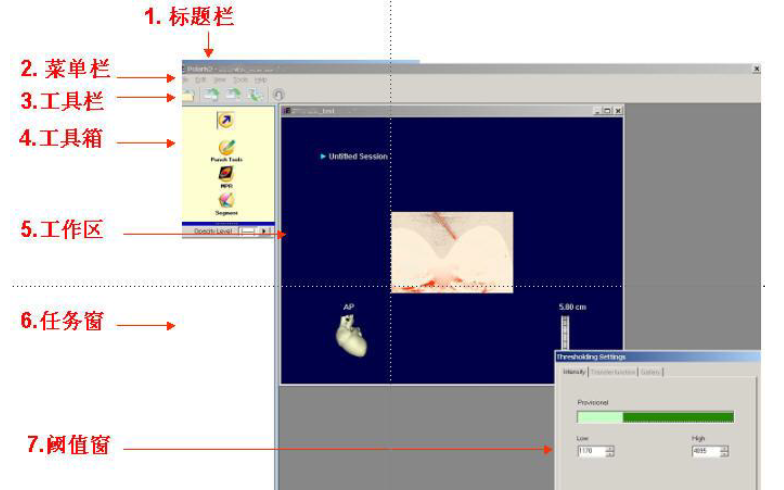

    一、圖像導入 1.點擊初始界面中的Image Processing,進入CT圖像處理界面(圖1)。點擊File/Import Image或快捷鍵,將CD資料(Consistent)輸入到Carto Workstation。
